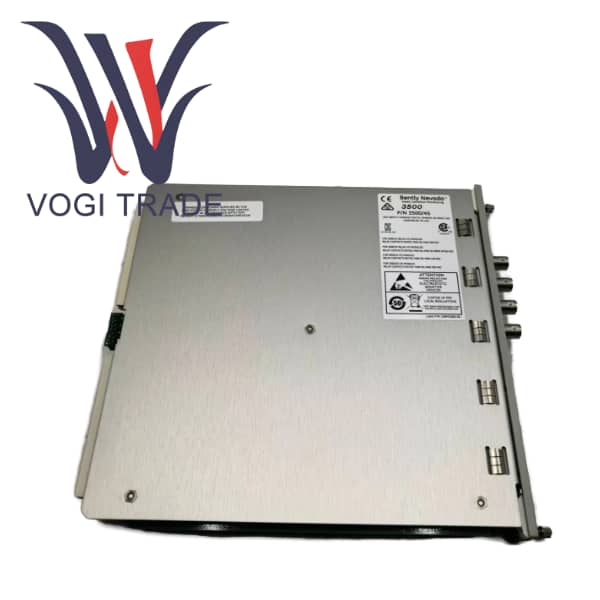

벤틀리 네바다 176449-04

기술적인 매개변수

제품 유형                          3500/45 위치 모니터

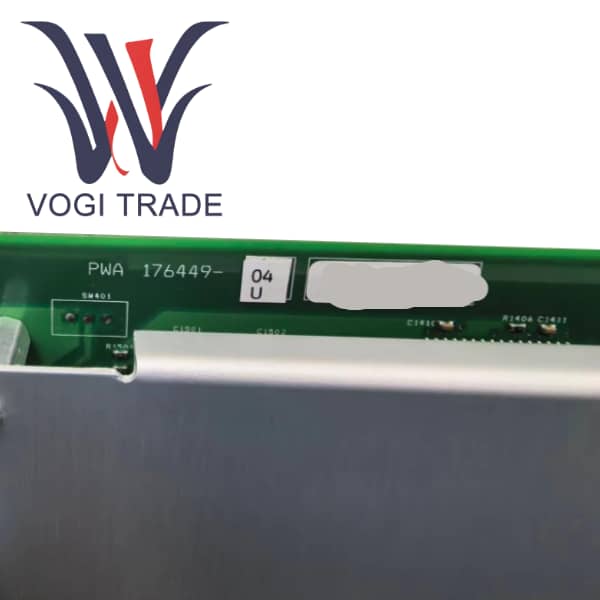

부품 번호 PN                     176449-04

물리적 크기                높이 241.3mm x 너비 24.4mm x 깊이 241.8mm(9.50인치 x 0.96인치 x 9.52인치)

무게                                  0.91kg / 2.0lbs

입력 채널                       4개 채널, Proximitor®, RPT, DC LVDT, AC LVDT, TMR을 지원합니다.

일반적인 전력 소비      8.5와트.

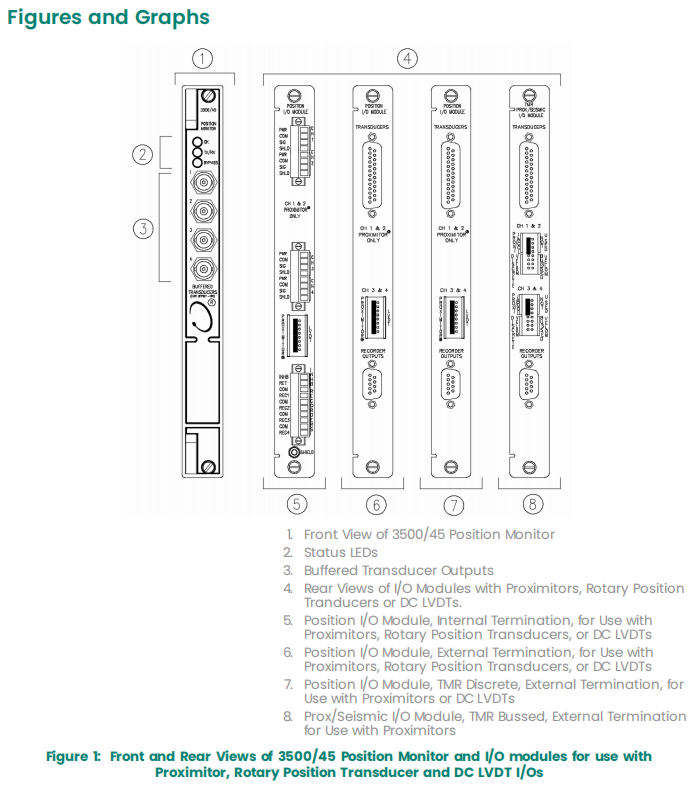

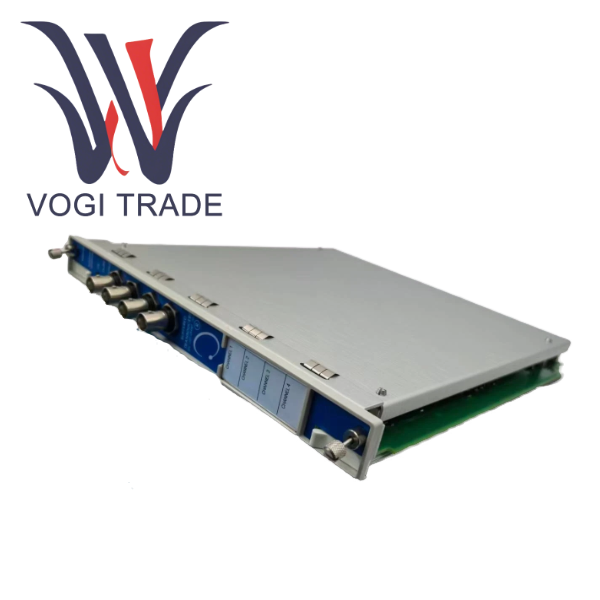

전면 패널 LED

OK LED                                 모듈이 정상적으로 작동 중임을 나타냅니다.

TX/RX LED                            모듈이 3500 랙의 다른 모듈과 정상적으로 통신함을 나타냅니다.

바이패스 LED                           모듈이 바이패스 모드에 있음을 나타냅니다.

산출

원래 신호 출력 버퍼링         각 채널당 전면 패널 동축 커넥터 1개

4~20mA 아날로그 출력                      채널당 채널 1개, 부하 용량 0~600Ω, 전압 규정 준수 범위 0~+12Vdc.

측정 성능

정확도                            일반적인 값은 전체 스케일의 ±0.33%, 최대 값은 전체 스케일의 ±1%입니다.

주파수 응답            직접 필터-1.2Hz에서 3dB; 0.41Hz에서 갭 필터-3dB. 이 저역 통과 필터링 특성을 통해 천천히 변화하는 위치 신호 또는 정적 위치 신호에 집중하여 고주파 진동 소음을 효과적으로 필터링할 수 있습니다.

센서 전원

근접기/RPT                        -24Vdc

DC LVDT                                +15Vdc

AC LVDT                                 2.3Vrms, 3400Hz 사인파

회전식 전위차계               -12.38 Vdc

작동 온도            -30°C ~ +65°C.

위험 지역 인증     CSA/NRTL/C Class I, Div 2 그룹 A, B, C, D T4.

유사한 제품 비교

이점s

업계 최고의 정확도와 안정성, ±0.33%의 일반 정확도, 저주파에 최적화된 필터를 통해 대형 회전 기계의 위치 모니터링을 위한 표준이 되었습니다. 176449-04의 장기 안정성은 추세 데이터의 유효성을 보장하고 열역학적 분석 및 수명 예측의 기초가 됩니다.

비교할 수 없는 센서 호환성. 하나의 모듈이 모든 변위 센서의 연결 문제를 해결하여 예비 부품 관리 및 시스템 설계를 크게 단순화합니다. 엔지니어는 다양한 유형의 센서에 대해 다양한 모니터링 하드웨어를 준비할 필요가 없습니다.

3500 시스템의 일부로서 해당 데이터, 경보 및 상태 정보는 System 1 소프트웨어 에코시스템에 완전히 통합되어 현장에서 제어실까지 원활한 데이터 흐름을 달성합니다.

내장된 기울기 차동 확장과 CIDE 알고리즘의 복잡한 애플리케이션에 대한 전문적인 지원을 통해 범용 모듈과 비교할 수 없는 대형 증기 터빈 모니터링의 전 세계적인 문제를 해결했습니다.

실망우세

3500/42M과 비교하여 176449-04는 단일 기능을 갖고 있으며 진동을 측정할 수 없습니다. 진동과 변위를 동시에 모니터링해야 하는 베어링 하우징에서는 3500/42M과 3500/45를 동시에 설치해야 할 수 있으며 이로 인해 비용과 복잡성이 증가합니다.

고도로 전문화된 모듈이므로 가격이 상대적으로 높으며 범용 I/O 모듈이나 단순 LVDT 트랜스미터보다 단가가 훨씬 높습니다.

I/O 모듈에 대한 의존도가 높습니다. 176449-04는 단지 주 처리 장치일 뿐이며 특정 센서 입력 및 종료 방법을 달성하려면 올바른 I/O 모듈과 쌍을 이루어야 합니다. 잘못 선택하면 기능이 누락될 수 있습니다.

System 1 생태계에 갇혀 있습니다. 전체 가치는 Bently Nevada의 System 1 소프트웨어 제품군에만 완전히 반영될 수 있습니다.
