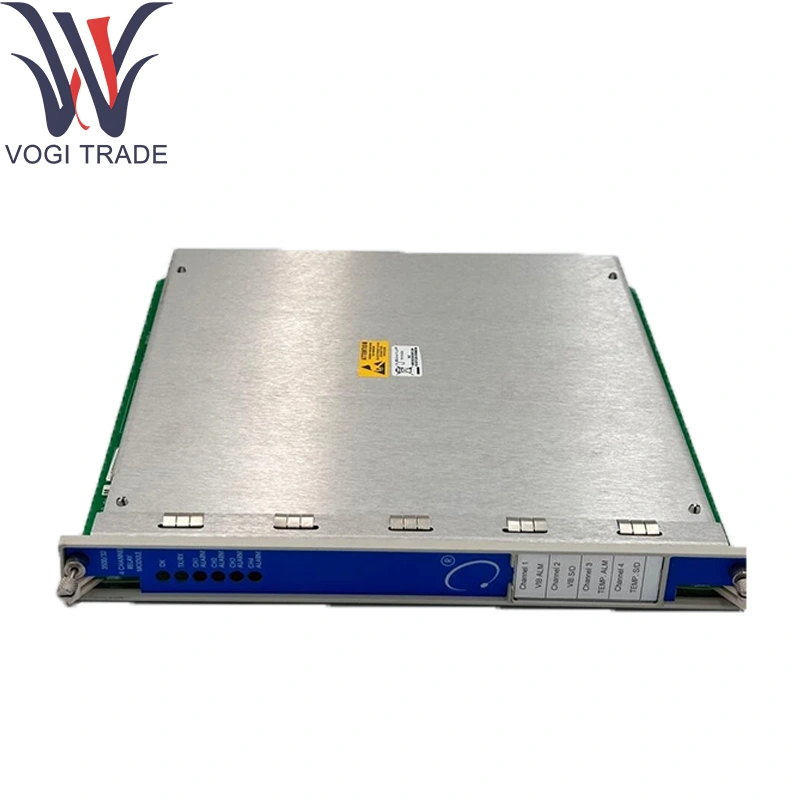

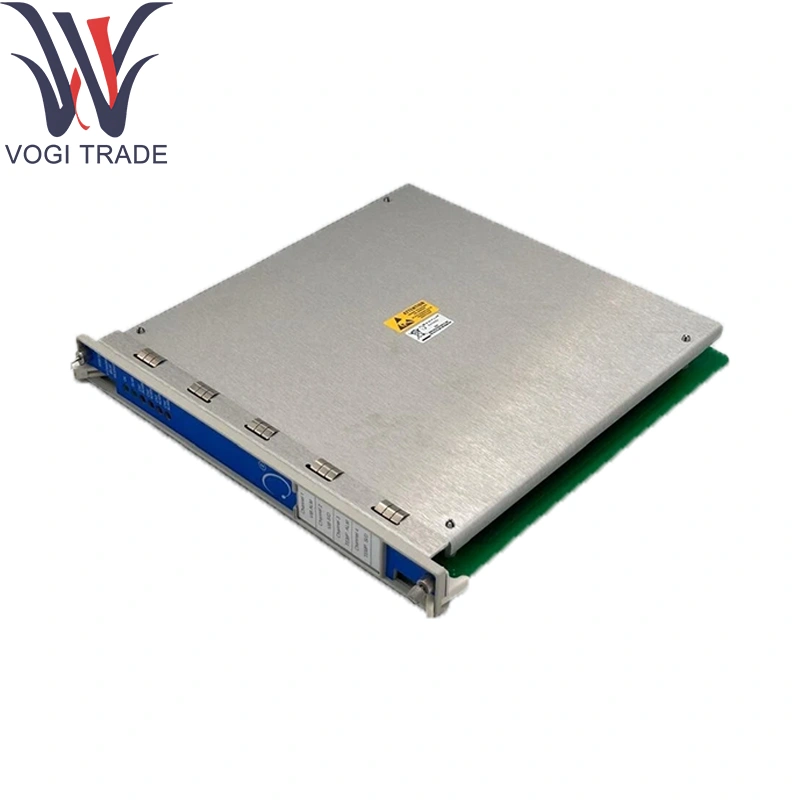

Belly Nevada 125712-01

주문 정보

3500 4 채널 릴레이 모듈

3500/32 -axx -bxx

A : 출력 모듈 0 1 4 채널 릴레이 I/O 모듈

B : 에이전시 승인 옵션 0 0 없음 0 1 CSA/NRTL/C

저장

125712-01 예비 4 채널 릴레이 모듈

125720-01 예비 4 채널 릴레이 I/O 모듈

04425545 접지 손목 스트랩 (단일 사용)

132319-01 펌웨어 IC

04400037 IC 제거 도구

00580436 커넥터 헤더, 내부 종료, 6 위치, 녹색

129771-01 4 채널 릴레이 모듈 매뉴얼

기술 매개 변수

릴레이 채널 : 4 개의 독립적 인 FormC (SPDT) Bently Nevada 125712-01의 릴레이

연락처 등급 :

250VAC에서 5A (저항 부하)

30VDC에서 5A (저항 부하)

코일 드라이브 : 3500 백플레인 로직에서 단단한 상태 드라이브; Belly Nevada 125712-01에는 외부 코일 전력이 필요하지 않습니다

응답 시간 : 버스 명령에서 연락 변경으로 ≤10ms

분리 : 1KV 코일 대 접촉 및 접촉 대륙 접촉 유전체 내실

상태 표시기 : 출력 및 결함 조건에 대한 채널 당 전면 패널 LED

백플레인 인터페이스 : 3500 시리즈 랙 데이터 버스에 이중 50 핀 커넥터

운영 환경 :

온도 : 0 ° C ~ +70 ° C

습도 : 최대 95%RH, 비 응축

제품 기능

알람/트립 신호 : 3500 디지털 버스에 대한 오류 또는 경보 명령을 수신하고 해당 릴레이 접점을 Bently Nevada 125712-01을 통해 외부 회로로 작동시킵니다.

진단 피드백 : 릴레이 코일 및 접촉 건강을 모니터링합니다. 보고서는 시스템 인터페이스로 돌아가는 고정 또는 접촉 조건입니다.

중복 지원 : 다중 모듈 구성에서 실패-안전 릴레이 투표 체계에 대해 채널을 병렬화 또는 교차 배선 할 수 있습니다.

응용 분야

터빈 과속 보호 : 과속 결함 감지에서 터빈 트립 솔레노이드를 구동.

압축기 서지/트립 : 서지 또는 스톨 조건시 압축기 종료 시작.

발전기 보호 :지면 결실 또는 실행 경보에서 차단기 개봉 릴레이를 활성화합니다.

보조 경보 패널 : 기계류 결함의 플랜트 전역 성모화를위한 로컬 램프 및 혼 회로 구동.

안전 인터록 : 프로세스 장비의 비상 차단을위한 SIL RAST Interlock 체인과 통합.
