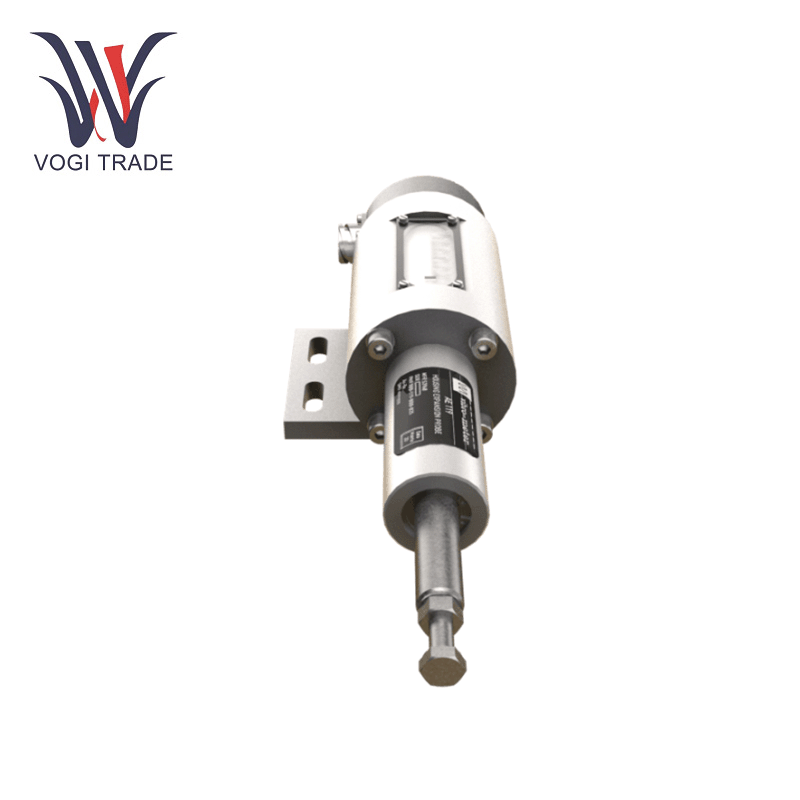

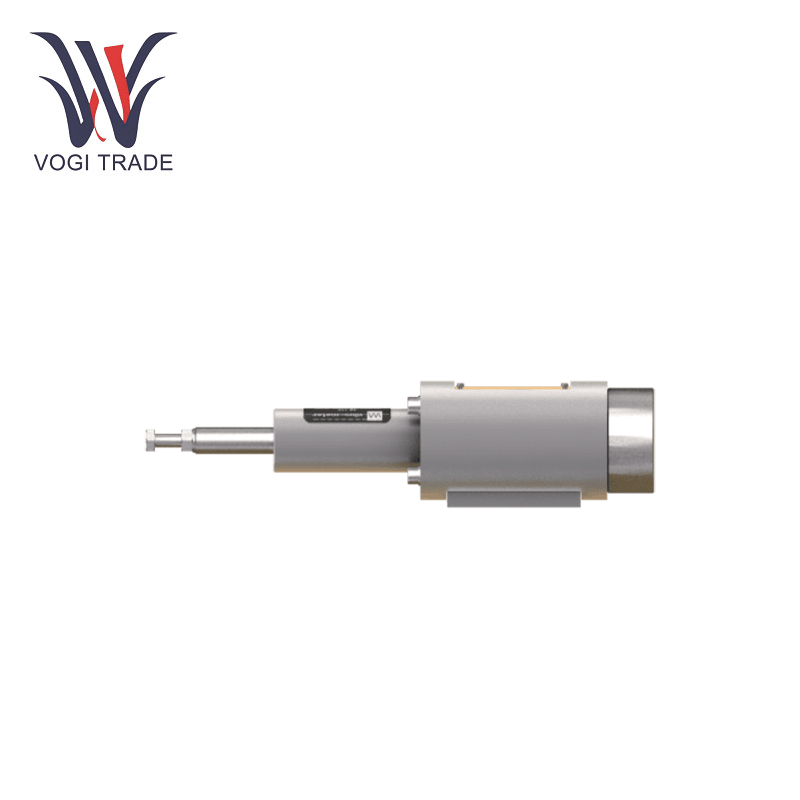

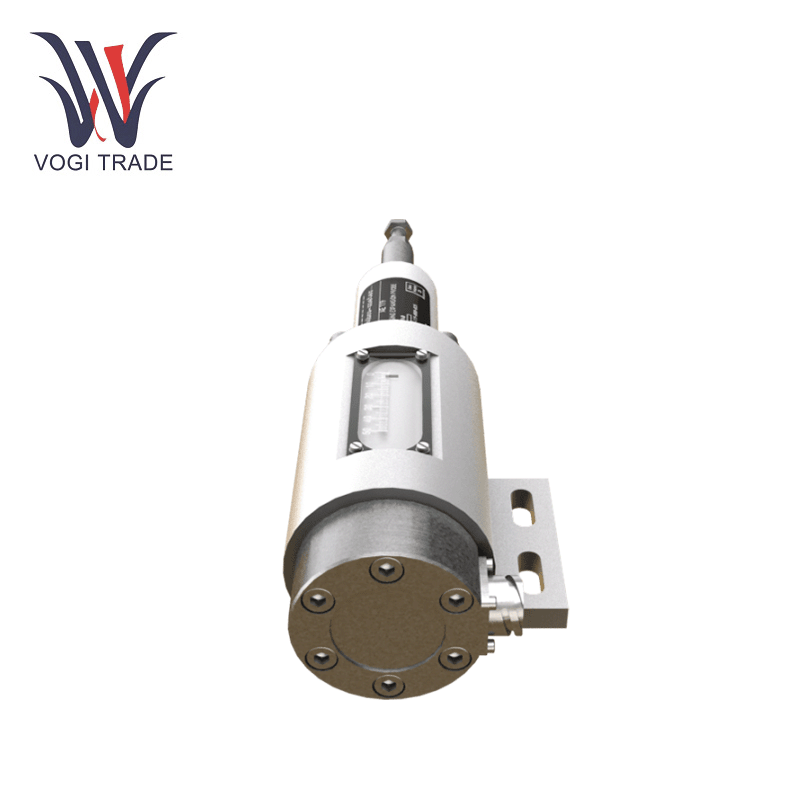

AE119 800-119-000-025

기술 매개 변수

장착 : 트랜스 듀서는 장착 플랜지 및 M10 볼트를 통해 고정됩니다.

재료 : 알루미늄 및 스테인레스 스틸

스프링 힘 F0, 측정로드가 완전히 추출 될 때 스프링의 초기 힘 (0 mm에 해당)

AE 119 하우징 확장 프로브 – 50 mm : 30 n

FMAX, 측정로드가 완전히 삽입 될 때 스프링의 힘 (50 또는 100 mm에 해당)

AE 119 하우징 확장 프로브 – 50 mm : 73 n

전압 : +20 ~ +32 VDC

전류 : 24 VDC에서 60 MA 공칭 (Max 70 MA)

맥스. 하중 저항 : 500 Ω

주파수 응답 • 전기 : 0 ~ 1000Hz

기계식 : 0 ~ 5Hz

정확성

선형성 : FSD의 1% • 해상도 : <0.05 ‰의 FSD

재현성 : FSD의 <0.05 ‰

온도 드리프트

0에서 : 0 150ppm/° C의 FSD

민감도 : FSD의 150ppm/° C

출력 신호

일정한 전류 신호 : 4 ~ 20 ma

시작 위치 : 4 MA ± 0.15 MA로 조정 (로드 완전히 삽입)

종료 위치 : 20 MA ± 0.3 MA (로드 완전히 추출 된로드)로 조정 (참고 : 트랜스 듀서 및 측정 튜브가 공장에서 교정됩니다)

주요 기능

AE119 800-119-000-025는 정확한 측정을 위해 내구성을 고급 감지 기술과 결합합니다.

에디 전류 감지 : 비접촉식 와상 전류 원리를 활용하여 AE119 800-119-000-025는 마모 작동 및 높은 신뢰성을 보장합니다. 4-20 MA 전류 루프 출력은 전기적으로 시끄러운 환경에서도 최소한의 간섭으로 장거리 신호 전송을 지원합니다.

모듈 식 설계 : 50mm 또는 100mm 측정 범위로 제공되는 프로브는 왼쪽 또는 오른쪽 지향 어셈블리에 대해 구성 할 수 있습니다. 통합 기계적 스케일은 설치 중에 교정 및 정렬을 단순화합니다.

강력한 구조 : IP54 스플 루프 하우징과 -40 ° C ~ +85 ° C의 온도 범위를 특징으로하는 AE119 800-119-000-025는 극한 열 사이클 및 습한 조건에서 성능을 유지합니다.

응용 프로그램 시나리오

가스 터빈 건강 모니터링 : 중동 발전소에서 AE119 800-119-000-025는 Siemens SGT-800 터빈에 설치되어 케이싱 확장을 모니터링했습니다. 열 성장 이상을 감지함으로써 시스템은 초기 결함 경고를 통해 계획되지 않은 다운 타임을 18% 줄였습니다.

수력 발전기 공기 갭 모니터링 : 캐나다 수력 전기 시설에서 프로브는 로터 스테이터 갭을 측정하면서 습도 유발 부식으로부터 LS 센서를 보호했습니다. 이 설정은 센서 수명을 35% 확장하고 측정 정확도가 향상되었습니다.

자동차 엔진 테스트 : 유럽 제조업체가 AE119 800-119-000-025를 사용하여 내구성 테스트 중에 엔진 블록 진동을 검증했습니다. 프로브의 0–5 Hz 주파수 응답은 ISO 17025 호환 노이즈 감소 분석을 가능하게했습니다.
