ABE042 204-042-100-011

제품개요

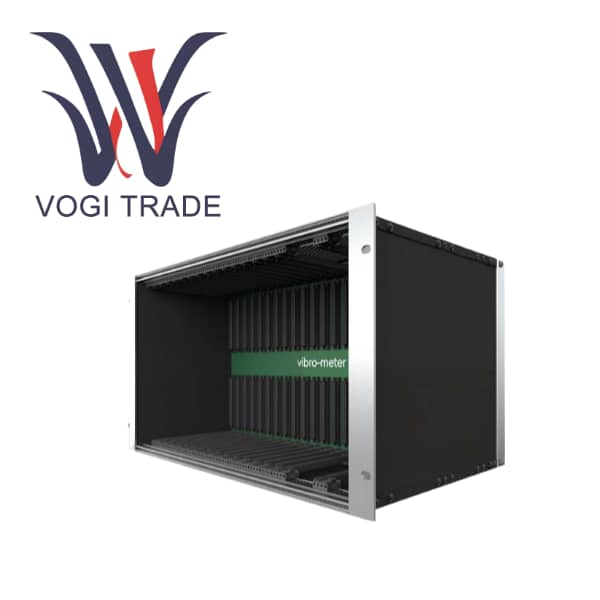

ABE042 204-042-100-011은 Parker Meggitt VM600 시리즈의 6U 높이, 19인치 표준 산업용 섀시로 회전 기계 장비의 기계적 보호 및 상태 모니터링 애플리케이션을 위해 특별히 설계되었습니다. 이 모델의 코드 204-042-100-011은 주문 정보 표의 표준 구성에 해당합니다.

204는 VM600 시스템 섀시의 카테고리를 나타냅니다.

유형 042는 ABE042로 명확하게 정의됩니다. ABE042와 ABE040의 주요 차이점은 설치 브래킷이 섀시 후면에 위치하여 깊이가 제한된 제어 캐비닛에 설치하는 데 편리하다는 것입니다.

100-011은 일반적으로 기본 하드웨어 버전을 나타냅니다. 구체적인 세부 사항은 전체 주문 코드와 함께 확인되어야 합니다.

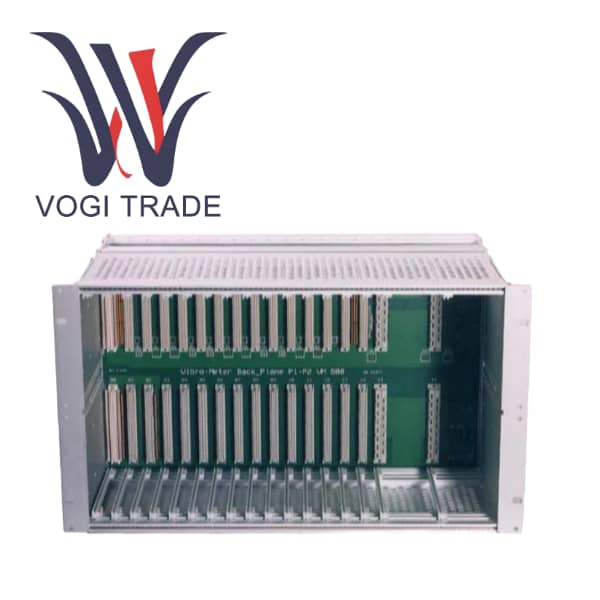

204-042-100-011 섀시 자체는 다양한 VM600 기능 카드(예: 프로세서 카드, 입력/출력 카드, 릴레이 카드 등)를 수용하고 상호 연결하고 통합 VME 버스 및 전용 신호 버스를 통해 고속 데이터 통신 및 전력 분배를 달성하도록 설계된 패시브 백플레인 플랫폼입니다. ABE042는 독립적인 작업 장치가 아니라 전체 VM600 모니터링 시스템의 "골격" 및 "중추 신경계"입니다.

제품특징

모듈화 및 높은 확장성

사용자는 필요에 따라 MPC4 기계 보호 카드, CMC16 상태 모니터링 카드, RLC16 릴레이 카드 등과 같은 다양한 유형의 VM600 카드를 유연하게 결합하여 단순한 단일 기계 보호에서 복잡한 다중 장치 모니터링에 이르는 시스템을 구축할 수 있습니다.

신뢰성이 높은 산업 디자인

견고한 알루미늄 구조 설계로 충격과 진동에 강해 열악한 산업현장에 적합

중복 전원 옵션으로 중요한 애플리케이션에서 "다운타임 제로" 전원 공급 보장

통합 전원 공급 장치 모니터링은 릴레이의 건식 접점을 통해 전원 공급 장치 상태에 대한 실시간 피드백을 제공합니다.

최적화된 신호 무결성

전용 아날로그 신호 백플레인 버스는 센서의 원래 신호를 전처리 카드에서 백엔드 I/O 카드로 직접 전송하여 디지털 버스를 통한 변환 손실을 방지하고 약한 진동 신호의 높은 충실도를 보장합니다.

편리한 엔지니어링 및 유지 관리

전면 플러그 및 후면 출구 아키텍처는 전면에서 삽입되는 프로세싱 카드와 후면에 위치한 I/O 터미널 블록을 특징으로 합니다. 배선이 깔끔하고 유지관리가 편리합니다.

빈 패널은 덮어야 하며 사용하지 않는 슬롯은 표준 빈 패널로 밀봉하여 EMI 차폐 및 공기 흐름 관리를 보장할 수 있습니다.

공장 사전 구성을 통해 완전한 "플러그 앤 플레이" 시스템을 제공하여 현장 시운전 시간을 대폭 단축할 수 있습니다.

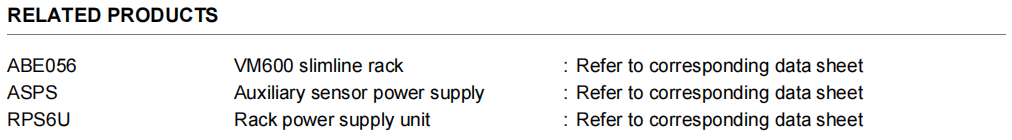

유사 제품 ABE042 vs ABE040 vs ABE056 비교
