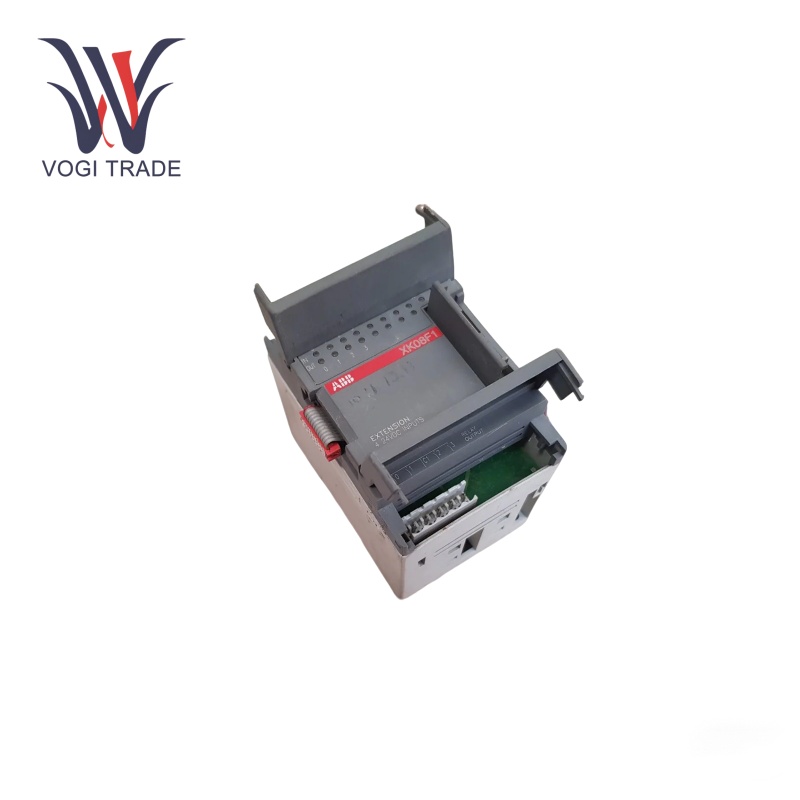

ABB XK08F1

1. 기술 매개 변수

정격 전압: 24VDC.

작동 온도: -20 ° C ~ +70 ° C.

저장 온도: -40 ° C ~ +85 ° C.

로직 "1"전압: ≥ 13 V dc.

로직 "0"전압: DC에서 ≤ 3.

출력 전압 강하: 정격 전류에서 ≤ 2 V.

2. 기능적 특징

격리 보호n: ABB XK08F1에는 4 개의 분리 된 입력이있어 외부 신호 간섭을 방지하고 입력 신호를 정확하게 유지할 수 있습니다.

핫 스왑: ABB XK08F1은 I/O 스테이션에 전체적으로 영향을 미치지 않고 교체 할 수 있으며 완전 자동 I/O 스테이션에서 쉽게 유지 관리 할 수 ​​있습니다.

상태 표시: 모듈의 작동 상태를 빠르게 표시 할 수 있도록 프론트 엔드에 장착 된 3 개의 LED (결함, 작동 및 경고)가 3 개 이상 있습니다.

기계 및 전기 키잉: ABB XK08F1은 각 모듈의 전자 식별 ID의 기계적 및 전기 키잉, 모듈의 상호 블라인드 매칭을 지원하며, 허위 삽입 및 허위 작동을 방지하고 시스템의 안전성 및 신뢰성을 보장합니다.

높은 부하 용량 출력: 4 개의 릴레이 출력은 다양한 유형의 산업 제어 장비 (모터, 솔레노이드 밸브 등)를 제어하는 ​​데 적합한 고출력 부하 장치를 직접 구동 할 수 있습니다.

3. 응용 분야

제조 산업 :ABB XK08F1은 생산 라인 제어, 모터 시작 및 정지 제어, 밸브 개방 및 닫기 제어, 센서 신호 감지 등의 생산 공정의 자동화 제어에 사용됩니다.

물류 및 창고: 물류 분류 시스템 및 창고 액세스 제어 시스템에서 ABB XK08F1은 컨베이어 벨트, 자동 도어 및 기타 장비를 제어하고 광전 스위치 및 근접 스위치와 같은 센서로부터 신호를 수신하여 물류 작동의 효율성을 향상시킬 수 있습니다.

전력 산업 :회로 차단기, 컨택 터 및 기타 장비의 작동 조건을 모니터링하고 전원 공급 장치 회로의 스위치 연결을 제어하여 전원 시스템의 안정적인 작동을 보장하기 위해 전력 분배 시스템에서 사용됩니다.

건물 자동화: ABB XK08F1은 지능형 건물 시스템에서 조명, 에어컨, 엘리베이터 및 기타 장비를 제어하여 건물의 지능적인 관리를 실현할 수 있습니다.
