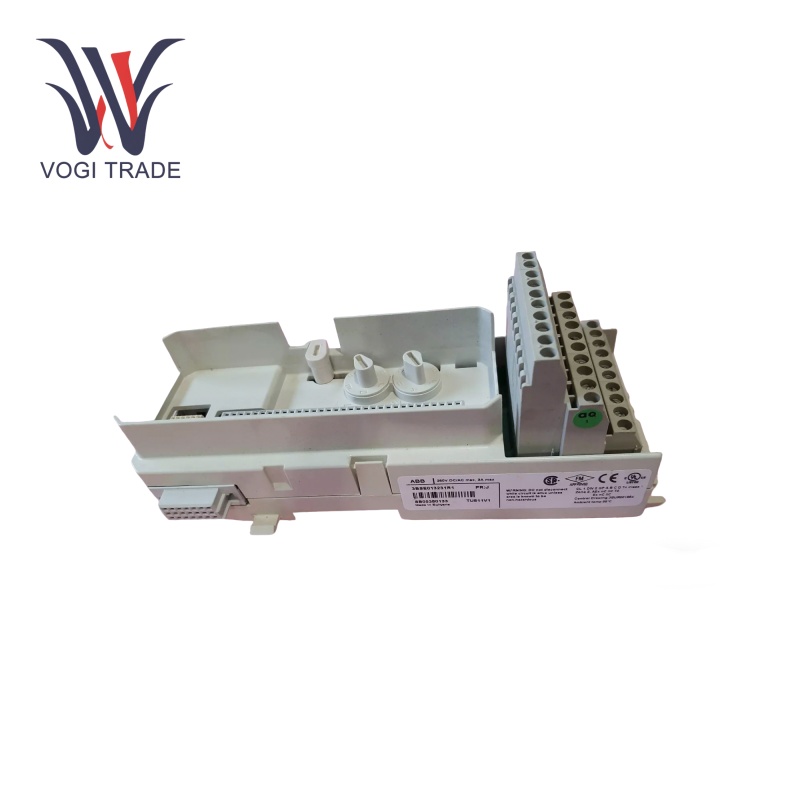

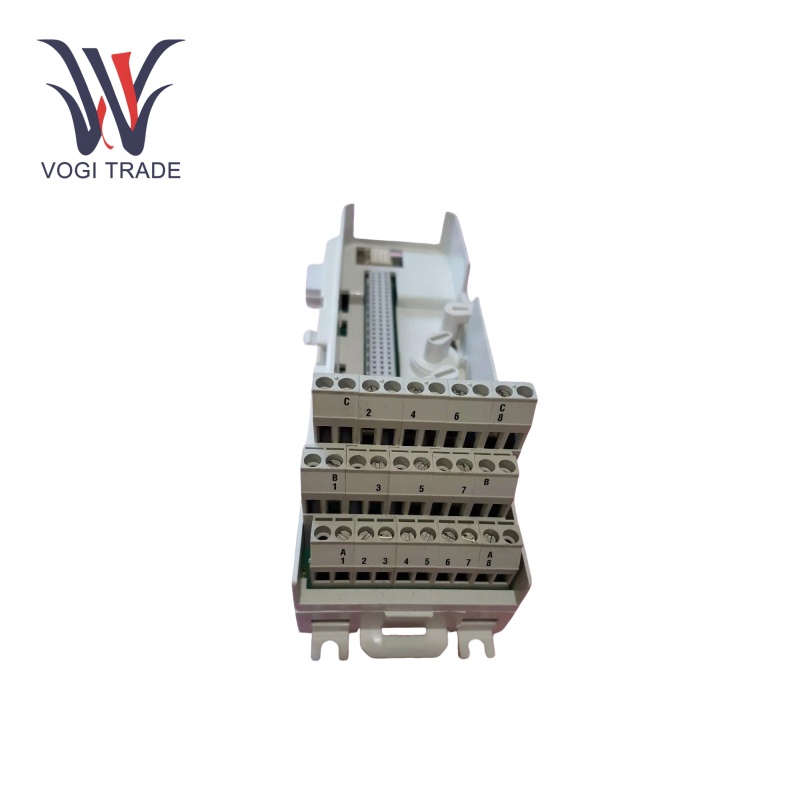

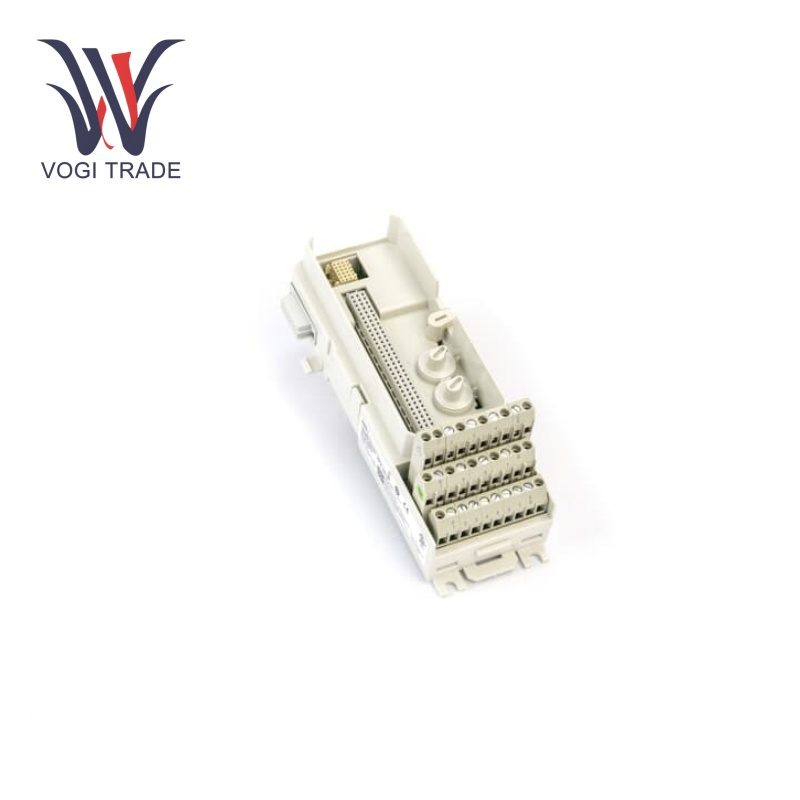

ABB TU811V1

작동 매개 변수

전압 등급 :250V 전압에서 작동합니다

작동 온도 :-25 ° C ~ +70 ° C,

습도 범위 :5% ~ 95% 비 응축

채널 :TU811V1은 다양한 입력 유형을 수용하여 필드 신호를위한 8 개의 분리 된 채널을 제공합니다.

ModuleBus 분포 :MTU는 ModuleBus를 I/O 모듈 및 다음 MTU에 분배하여 시스템 내에서 원활한 통신을 보장합니다.

주소 구성 :기계 키는 다양한 유형의 I/O 모듈에 대한 MTU를 구성하여 시스템 설계의 유연성을 제공하는 데 사용됩니다.

제품 기능

신호 종료 및 분포 :ABB TU811V1은 필드 배선이 I/O 모듈로 종료되는 신호 종료 및 분배 지점으로 사용됩니다. 8 개의 채널을 사용하면 최대 8 개의 분리 된 필드 신호를 지원할 수 있습니다. 모듈 버스는 I/O 모듈과 장치의 다음 MTU에 분산됩니다. 산업용 자동화 시스템의 다양한 부분 간의 통신과 신호 전달을 쉽게 전달할 수 있습니다.

주소 생성 :ABB TU811V1은 I/O 모듈에 대한 올바른 주소를 생성합니다. 나가는 위치 신호를 다음 MTU로 이동시켜이를 수행합니다. 이 주소 생성 기능은 산업 네트워크 내 각 I/O 모듈의 적절한 식별 및 통신에 중요합니다. 여러 I/O 모듈이있는 복잡한 산업 환경에서는 제어 시스템이 올바른 모듈에서 데이터를 보내고 수신하여 잘못된 의사 소통 및 시스템 고장을 방지 할 수 있습니다.

호환성을위한 기계적 구성 :MTU는 두 가지 유형의 I/O 모듈과의 호환성을 위해 기계적으로 구성 될 수 있습니다. 각 키는 6 개의 포지셔닝 위치를 통해 전환하여 36 개의 구성을 제공 할 수 있습니다. 이러한 간단한 기계 디자인은 여전히 ​​많은 수의 I/O 모듈에 맞도록 허용하므로 매우 인기있는 표준 솔루션이되었습니다. ABB TU811V1 기존 또는 새로운 산업 자동화 시스템에 통합하면 쉽고 다른 I/O 모듈을 사용할 때마다 복잡한 소프트웨어 기반 RE 구성이 필요하지 않습니다.

설치

준비:전기 위험을 방지하기 위해 모든 전원이 분리되어 있는지 확인하십시오.

산:S800 I/O 시스템 랙의 슬롯 내부에 ABB TU811V1을 올바르게 장착하십시오.

신호 및 표시 :사용자 설명서에 포함 된 배선 다이어그램에 표시된대로 필드를 신호 단자에 연결하십시오.

구성:3 개의 기계 키로 MinIDP DWORD를 설정하여 원하는 I/O의 MTU를 구성하십시오.

전원업 :모든 연결이 이루어지면 시스템에 전원을 복원하고 적절한 LED 표시기로 표시된 MTU가 올바르게 초기화되는지 확인하십시오.

응용 프로그램 범위

제조 공장 :ABB TU811V1은 제어 시스템과 다른 센서 및 액추에이터를 인터페이스하기 위해 제조 애플리케이션에 사용됩니다. 예를 들어, 자동차 조립 라인에서 컨베이어 벨트의 부품 위치를 입력/출력 모듈에 감지하는 센서를 연결할 수 있습니다. 따라서 제어 시스템은 생산 공정을 실시간으로 모니터링하고 적절한 시간에 컨베이어 벨트의 속도를 조정하거나 로봇 암을 트리거하여 시스템을 조정할 수 있습니다.

발전 시설 :발전소에서 필드 레벨 모니터링 장치를 제어 시스템에 인터페이스하는 데 사용될 수 있습니다. 이를 통해 발전소 제어 시스템은 안정적인 연결을 제공하여 효율적인 방식으로 전기 생성 및 분배를 모니터링하고 관리 할 수 ​​있습니다. 온도가 일반적으로 허용되는 범위에 있지 않은 경우 제어 시스템이 작업을 수행 할 수 있도록 발전기 와인딩 온도 센서를 I/O 모듈에 연결합니다.

물 및 폐수 처리장 :ABB TU811V1은 수질 매개 변수 및 액추에이터를 측정하는 센서를 연결하여 물/폐수 처리장에서 펌프, 밸브 및 처리 장비의 작동을 제어하는 ​​액추에이터를 연결합니다. 이에 따라 물과 폐수를 배출하고 환경 규칙을 따르는 데 도움이됩니다. 주요 기능은 수처리 탱크의 모든 센서가 I/O 모듈과 연결하여 제어 시스템이 센서가 수신 한 수질 매개 변수에 따라 화학 투여 펌프를 조정할 수 있도록하는 것입니다.

문제 해결

모든 연결을 확인하십시오.마모에 대한 물리적 연결 각각의 각 연결 케이블이 올바르게 연결되어 있고 상태가 양호했는지 확인하십시오.

구성 가능 :의도 된 유형의 I/O 모듈에 구성 가능한 기계 키가 올바르게 설정되어 있는지 확인하십시오.

진단 기능 :ABB의 진단 소프트웨어를 활용하여 MTU의 건강을 추적하고 사전에 문제를 감지하십시오.

환경 조건 :작동 환경이 성능에 부작용을 방지하기 위해 특히 온도 및 습도와 관련하여 특정 조건을 충족해야합니다.
