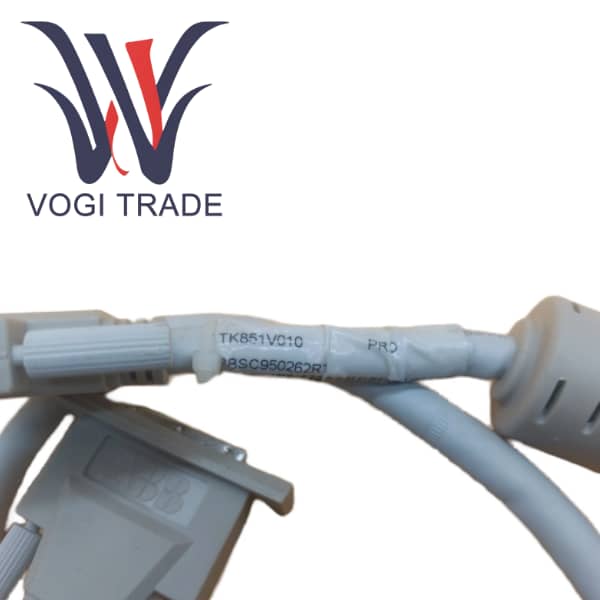

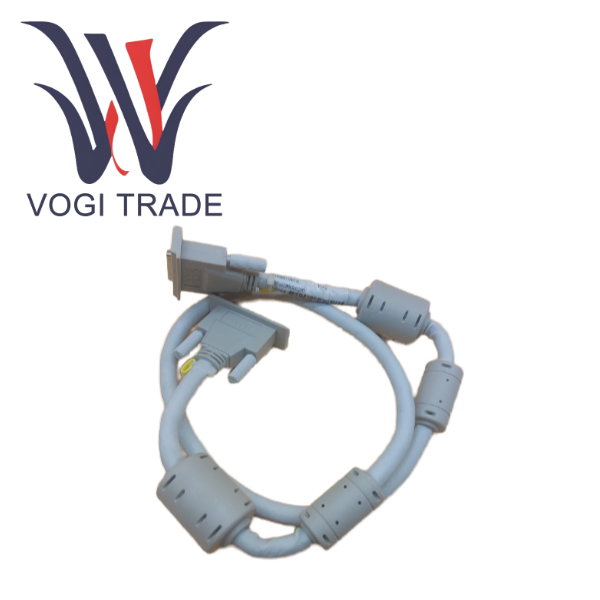

ABB TK851V010 3BSC950262R1

제품개요

TK851V010은 AC 800M 시리즈 고성능 프로세스 컨트롤러용으로 ABB가 특별히 설계하고 제조한 고품질 플러그 앤 플레이 조립식 연결 케이블입니다. 3BSC950262R1의 핵심 기능은 물리적 링크 역할을 하여 AC 800M 시스템 내의 다양한 하드웨어 구성 요소 간에 안정적이고 잡음이 적으며 규정을 준수하는 전기 연결을 설정하는 것입니다.

두 가지 주요 용도:

RCU 링크 케이블은 AC 800M CPU와 CI854A/B RCU 통신 인터페이스 모듈을 연결하는 데 사용되며 S800 I/O 시스템의 통신 백본을 구성합니다.

BC810 상호 연결 케이블은 BC810 기본 컨트롤러 장치를 해당 I/O 확장 모듈과 연결하는 데 사용됩니다.

이 1미터 길이의 케이블은 ABB의 조립식 케이블 제품 라인의 일부입니다. 즉, 공장을 떠나기 전에 종단, 테스트 및 표시를 거쳐 최고 수준의 신호 무결성 및 시스템 호환성을 보장하고 현장 자체 제작 케이블에서 발생할 수 있는 품질 문제 및 엔지니어링 지연을 방지합니다.

제품 사양 및 매개변수

제품 모델              TK851V010

ABB 재료 번호    3BSC950262R1

제품 유형               조립식 연결 케이블

케이블 길이                1.0미터

물리적 크기

순 길이          1000mm

명확한 너비         10mm

클리어 높이        10mm

순중량         0.45kg

원산지                스위스

관세 번호    85442000

규정 준수

RoHS     준수

WEEE    WEEE 지침에 포함되지 않음

제품 기능적 특징

중요한 통신 링크를 위해 특별히 설계됨

RCU Link는 AC 800M + S800 I/O 아키텍처에 적용됩니다. CI854 모듈을 통해 CPU에서 보내는 RCU-Link 신호는 고속 및 차동 직렬 통신 신호입니다. TK851V010 케이블의 내부 구조는 신호의 임피던스 특성을 일치시키고 전자기 간섭을 최소화하도록 꼼꼼하게 설계되어 산업 소음 환경에서도 정확한 데이터 전송을 보장합니다.

BC810과 같은 소형 컨트롤러의 경우 BC810과 I/O 모듈 사이의 백플레인 버스에도 신호 품질에 대한 엄격한 요구 사항이 있습니다. 원래 공장에서 조립식으로 제작된 케이블을 사용하는 것은 전체 시스템의 안정적인 작동을 보장하는 기반입니다.

플러그 앤 플레이 엔지니어링의 장점

엔지니어링 위험을 제거하는 현장 자체 제작 케이블은 잘못된 전선 선택, 잘못된 종단, 부적절한 차폐 처리 등의 위험을 수반하며, 이는 간헐적인 시스템 오류로 이어질 수 있으며 문제 해결이 매우 어렵습니다. 원래 공장 제품인 TK851V010은 100% 테스트를 거쳐 이러한 위험을 제거했습니다.

엔지니어는 케이블 생산, 테스트 및 마킹에 시간을 소비할 필요가 없습니다. 제품을 받자마자 바로 설치할 수 있어 프로젝트 시운전 기간이 크게 단축됩니다.

고품질 제조

원산지는 스위스이며, 고급 자동화 제품에 대한 ABB의 엄격한 품질 관리 표준을 대표합니다.

산업용 등급의 ​​재료와 커넥터로 제작된 TK851V010은 제어 캐비닛 내부의 진동 및 온도 변화와 같은 열악한 환경을 견딜 수 있습니다.
