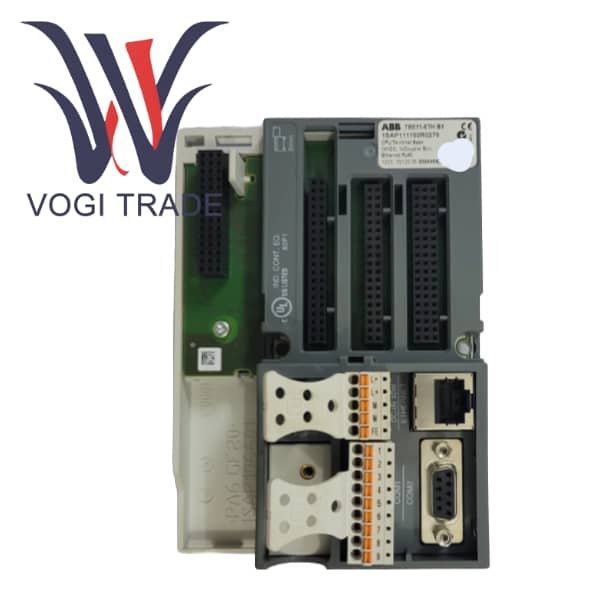

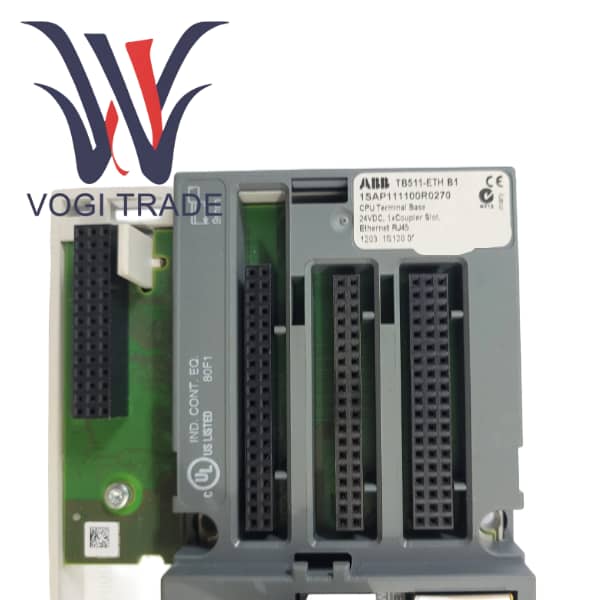

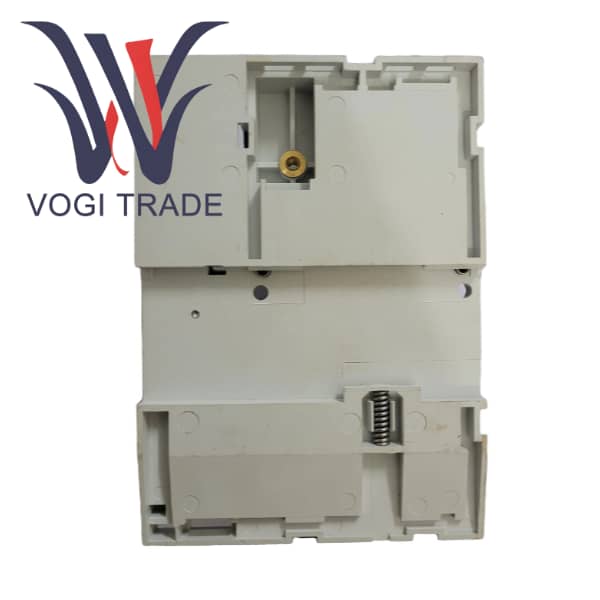

브랜드: ABB설명: I/O 터미널 장치조건: 아주 새로운인증서: COO 테스트 보고서 보증서보증: 1년재고 수량: 4지불 기간: T/T배송 포트: 샤먼ABB TB511-ETH 1SAP111100R0270은 ABB AC 500 시리즈 프로그래밍 가능 논리 컨트롤러용 이더넷 인터페이스가 있는 터미널 베이스입니다.
| 제조 |
씨줄 |
| 모델 번호 |
TB511-ETH |
| 주문번호 |
1SAP111100R027 |
| 목록 |
S500 I/O |
| 원산지 |
스위스 |
| HS코드 |
8538900000 |

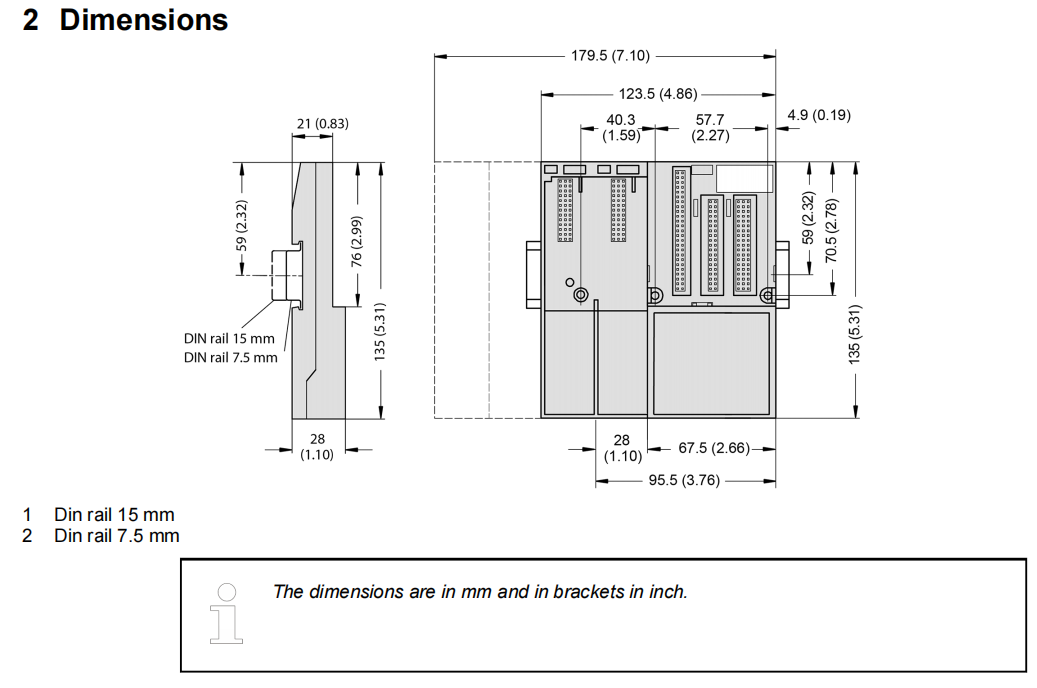

| 차원 |
14*8*4cm |
| 무게 |
0.2kg |
제품개요
TB511-ETH는 AC 500 시리즈 모듈형 PLC용으로 ABB가 설계한 소형 통합 터미널 베이스입니다. 1SAP111100R0270은 CPU 프로세서 모듈 및 통신 모듈을 위한 물리적 설치 플랫폼일 뿐만 아니라 로컬 I/O 버스, 배전, 통신 인터페이스 및 주요 이더넷 연결 기능을 통합합니다.
이 베이스는 일반적으로 별도로 구성해야 하는 이더넷 통신 포트를 베이스에 직접 통합하는 "통합" 설계를 채택합니다. 사용자는 AC 500 CPU 모듈을 유일한 프로세서 슬롯에 삽입하고 필요에 따라 통신 슬롯에 추가 통신 모듈을 설치할지 여부를 선택하기만 하면 RJ45 이더넷 인터페이스를 갖춘 완전한 PLC 스테이션을 즉시 얻을 수 있습니다. 이 내장형 이더넷 인터페이스는 표준 TCP/IP 프로토콜을 지원하며 PLC 프로그래밍, HMI/SCADA 통신, 웹 서버 액세스 및 PLC 간 데이터 교환을 구현하는 데 사용됩니다. TB511-ETH는 중소 규모의 자동화 애플리케이션을 구축하거나 분산 I/O 마스터 스테이션 역할을 하기 위한 이상적인 출발점입니다.
유사한 제품 비교
| 비교차원 |
TB511-ETH |
TB521-ETH |
TB523-2ETH |
TB541 |
| 프로세서 슬롯 |
1 |
1 |
1 |
1 |
| 통신 슬롯 |
1 |
2 |
2 |
4 |
| 통합 이더넷 |
1(RJ45) |
0 |
2 | 0 |
| 최대 전류 소비 |
0.35A |
0.4A |
0.4A |
0.6A |
| 주요 장점 |
네트워크 포트를 갖춘 가장 컴팩트하고 저렴한 솔루션 |
균형 잡힌 통신 확장 능력 |
듀얼 네트워크 포트 이중화/분리형 네트워크 |
최고의 통신 확장 기능 |
| 일반적인 애플리케이션 |
소형 단일 기계, OEM 장비, 간단한 공정 제어 |
1~2가지 추가 통신 유형이 필요한 중간 규모 애플리케이션 |
네트워크 이중화 또는 IT/OT 분리가 필요한 중요한 애플리케이션 |
크고 복잡한 시스템, 게이트웨이 애플리케이션 |
주목해야 할 핵심 사항
전원 공급 장치 사양은 외부 24V DC 전원 공급 장치의 용량이 충분하도록 보장합니다. TB511-ETH의 0.35A 요구 사항을 충족해야 할 뿐만 아니라 CPU 및 모든 I/O 모듈의 총 전류 소비도 고려해야 하며 일정 여유가 남아 있습니다.
전체 PLC 스테이션은 전자기 호환성과 작동 안전을 보장하기 위해 양호한 보호 접지에 연결되어야 합니다.
TB511-ETH는 모든 AC 500 CPU와 호환되지만 선택한 CPU의 펌웨어 버전이 엔지니어링 소프트웨어와 호환되는지 확인하십시오.
처음 사용할 때 이더넷을 통한 후속 프로그래밍 및 통신을 용이하게 하려면 직렬 포트(COM1)를 통해 또는 ABB의 IP 구성 도구를 사용하여 내장 이더넷 포트의 IP 주소를 설정해야 합니다.
