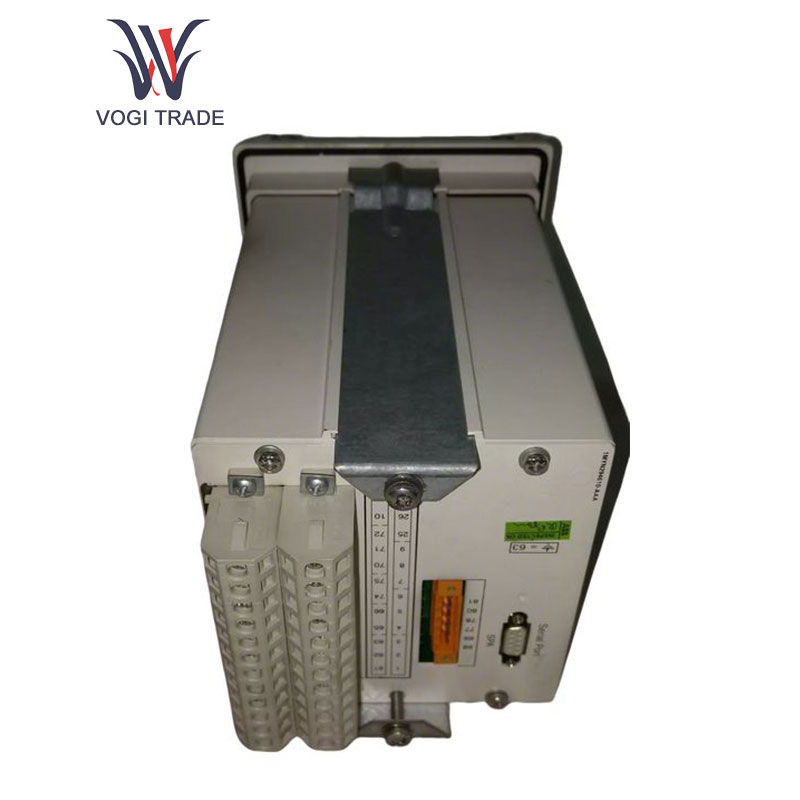

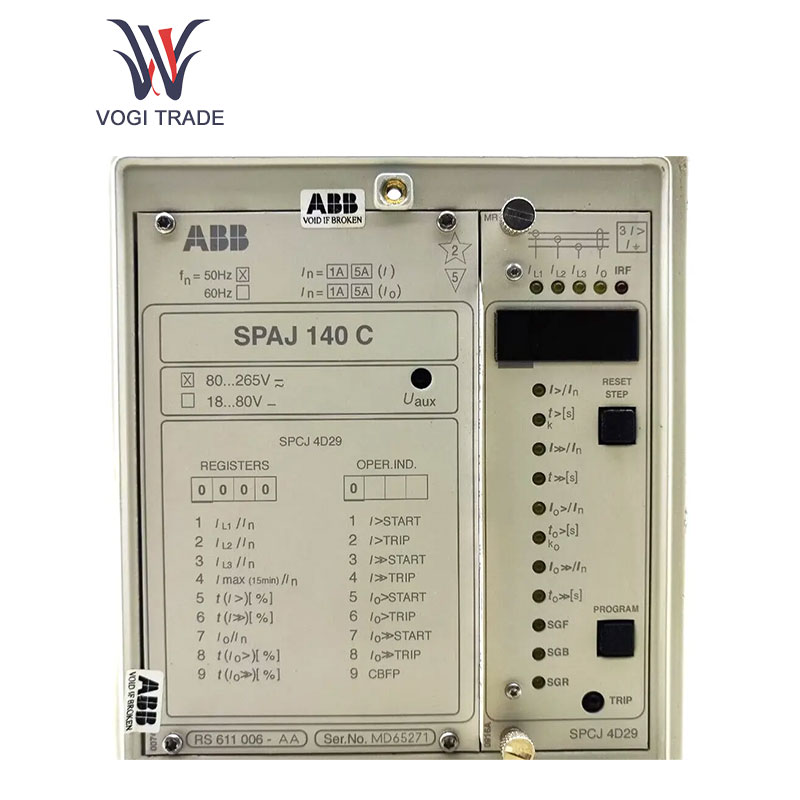

ABB SPAJ140C-CA

세부

1. 사용 매개변수

전원 공급 장치: 이 장치의 전원 공급 회로는 AC 220V 전원 공급 장치를 채택하여 특정 범위 내의 변동에 적응하고 특정 전원 공급 조건에서 안정적인 작동을 보장합니다.

전류 매개변수: 전류는 5A이고 특정 모델에 따라 제로 시퀀스 전류는 1A 또는 5A가 될 수 있습니다. 이는 다양한 전력 시스템의 보호 요구 사항을 충족하고 전류 변화를 정확하게 감지 및 대응하며 전력에 대한 효과적인 보호를 제공할 수 있습니다. 장비.

입력 전압: AC220V 전원 입력 외에도 ABB SPAJ140C-CA에는 100V 입력 전압의 측정 입력이 있으며, 이는 과전류 및 접지 오류 보호를 평가하기 위한 더 많은 정보를 얻기 위해 전력 시스템의 전압 모니터링에 사용됩니다.

2. 제품 기능

과전류 보호 기능: 과전류/저전류 보호에는 IDMT 고정 또는 반한시 최소 시간 설정과 같은 3상 낮은 설정 위상 과전류 장치 또는 3상 높은 설정 위상 과전류 장치 순시 또는 고정 특성 설정이 장착되어 있습니다. 상전류가 설정된 시동 전류를 초과하면 과전류 보호 장치는 미리 설정된 특정 시간 후에 시작 신호를 보내고 설정된 동작 시간 또는 계산된 동작 시간에 따라 조치를 취하여 대전류로 인한 전력 장비의 손상을 효과적으로 보호합니다.

지락 보호 기능: ABB SPAJ140C-CA에는 정한시 또는 반한시 특성을 갖춘 저수준 지락 장치와 순시 또는 정한시 동작 기능을 갖춘 고수준 지락 장치가 장착되어 있습니다. 사고 전류가 선택된 시동 전류를 초과하면 지락 장치가 시작되고 접지 모드, 저항 접지 또는 임피던스 접지에 따라 방사형 피더를 단락 및 지락으로부터 보호하기 위해 신호를 보냅니다.

내장형 회로 차단기 오류 보호: 회로 차단기에 오류가 발생하면 SPAJ140C-CA는 신속하게 감지하고 신호를 생성하며 가능한 보호 조치를 취하여 오류 범위가 확대되는 것을 방지함으로써 전력 시스템의 신뢰성을 향상시킵니다.

릴레이 출력: SPAJ140C-CA에는 신호 제어를 위한 2개의 중부하용 릴레이와 4개의 릴레이 출력이 장착되어 있습니다. 출력 릴레이 매트릭스는 보호 논리의 시작 또는 트립 신호를 필요한 출력 릴레이로 라우팅하여 회로 차단기 또는 기타 장비의 제어 및 신호 출력을 실행합니다.

디스플레이 및 통신 기능: SPAJ140C-CA는 로컬 디스플레이 및 전면 패널 버튼 또는 직렬 인터페이스 및 상위 시스템 광섬유 버스를 통해 설정 값을 읽고 쓰는 기능을 가지고 있습니다. 또한 사용자의 편의에 따라 측정량, 설정값, 오류나 매개변수 설정, 모니터링 및 진단 중에 기록된 데이터를 표시할 수도 있습니다.

자체 모니터링: 현재 SPAJ140C-CA는 전자 장비 및 마이크로칩의 작동을 자동으로 모니터링하여 장비가 양호한 작동 상태인지 확인할 수 있습니다. 오류가 발생하면 동적으로 알림을 보내 시스템 운영을 더욱 효율적이고 안정적으로 만들 수 있습니다.

3. 적용 범위.

전력 시스템 보호: ABB SPAJ140C-CA는 과전류 및 접지 결함으로부터 전력 장비를 보호하고, 전력 시스템의 안전하고 안정적인 작동을 보장하며, 결함으로 인한 정전 또는 장비 손상을 방지하기 위해 다양한 전압 레벨의 전력 시스템에 널리 사용됩니다.

산업용 전력 분배 시스템: 제조 및 광업 프로젝트의 산업용 전력 분배 시스템에서 다양한 전기 장비를 보호하고, 프로세스 흐름의 지속적인 합리화를 보장하며, 전기 결함으로 인한 생산 손실을 줄입니다.

상업용 건물 전원 공급 시스템: ABB SPAJ140C-CA는 쇼핑몰 및 사무실 건물의 전원 공급 시스템에서 변압기, 배전 캐비닛 및 기타 장비를 효과적으로 보호하고 전원 공급 품질을 개선하며 상업용 운영에 안정적인 전력 보장을 제공할 수 있습니다.
