ABB SA168 3BSE003389R1

제품개요

SA168은 ABB Advant Master 분산 공정 제어 시스템의 핵심 전원 공급 장치 구성 요소입니다. 3BSE003389R1은 "전원 공급 장치"로 정의됩니다. 이 장치의 기본 기능은 공장에서 제공되는 AC 주 전원 공급 장치를 Advant Master 시스템 내의 모든 전자 모듈에 필요한 안정적이고 순수하며 리플이 낮은 DC 작동 전압으로 변환하는 것입니다.

중요한 산업 공정에 사용되는 Advant Master와 같은 대규모 DCS에서 전체 제어 시스템의 안정적인 작동은 전적으로 고품질의 중복성이 높은 전원 공급 시스템에 달려 있습니다. 랙 레벨 전원 공급 장치 공급자로서 SA168은 충분한 전력을 제공해야 할 뿐만 아니라 과전압, 과전류, 단락 보호와 같은 안전 기능도 갖추고 있어야 합니다. 또한, 주전원 공급이 잠시 변동되는 경우에도 안정적인 출력을 유지할 수 있어야 하며, 전원 공급 문제로 인해 전체 제어 시스템이 붕괴되는 것을 방지하고 심각한 생산 안전사고나 장비 손상을 방지할 수 있어야 합니다.

제품 기능적 특징

고가용성 DCS를 위해 특별히 설계됨

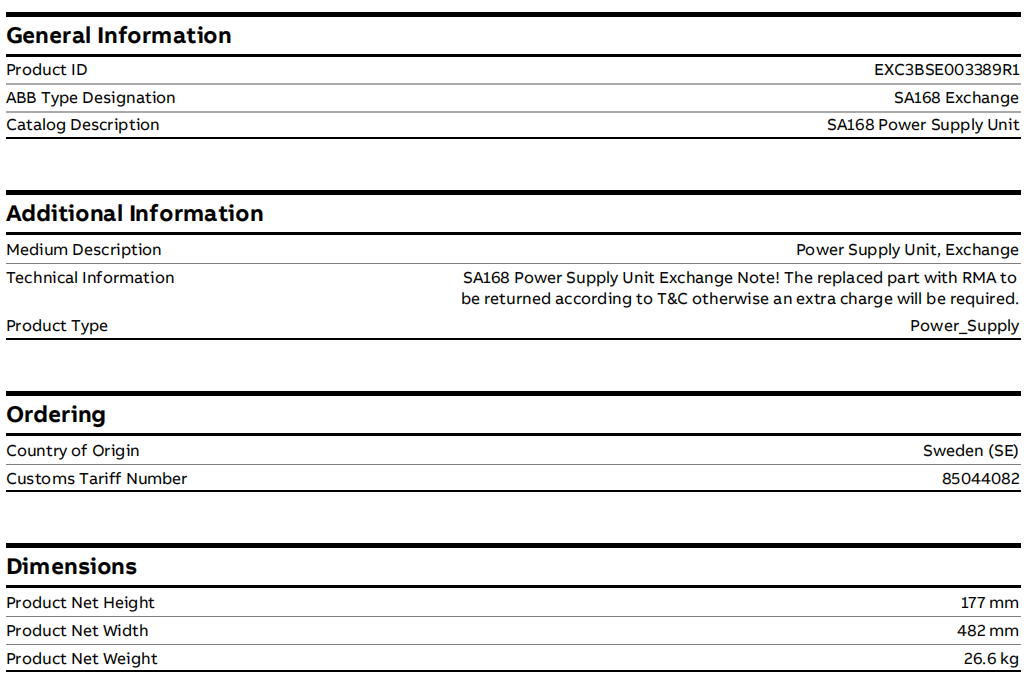

무게 26.6kg, 높이 177mm에 대용량 변압기, 필터, 전원장치를 내부에 통합해 전체 AC 400 랙 내 모든 모듈에 풍부하고 안정적인 전력을 공급할 수 있다.

이 제품은 다중 보호 메커니즘을 갖추고 있으며 완전한 과전압 보호, 과전류 보호 및 단락 보호 회로를 갖추고 있습니다. 출력 단자에 오류가 발생하면 신속하게 출력을 차단하거나 전류 제한 모드로 들어가 고가의 다운스트림 제어 모듈을 보호할 수 있습니다.

전원 이중화 지원: 중요한 애플리케이션에서 AC 400 랙은 일반적으로 두 개 이상의 SA168 전원 장치가 장착되어 있으며 병렬 이중화 모드에서 작동합니다. 전원 공급 장치 중 하나에 장애가 발생하더라도 나머지 장치가 전체 부하를 원활하게 담당하여 시스템의 전원 공급이 중단되지 않도록 할 수 있습니다.

시스템 통합 및 진단

백플레인 전원 공급 장치, SA168은 랙 백플레인을 통해 삽입된 모든 모듈에 DC 전원을 제공하여 내부 배선을 단순화합니다.

상태 표시 및 경보: 일반적으로 전원 장치 패널에는 정상적인 전원 공급 상태, 오류 등을 표시하는 LED 표시등이 있습니다. 더 중요한 것은 이러한 상태 신호가 백플레인 버스를 통해 Advant Controller에 실시간으로 보고된다는 것입니다. 운영자는 Advant OCS 운영자 스테이션의 각 전원 장치 상태를 원격으로 모니터링하여 예측 유지 관리를 수행할 수 있습니다.
