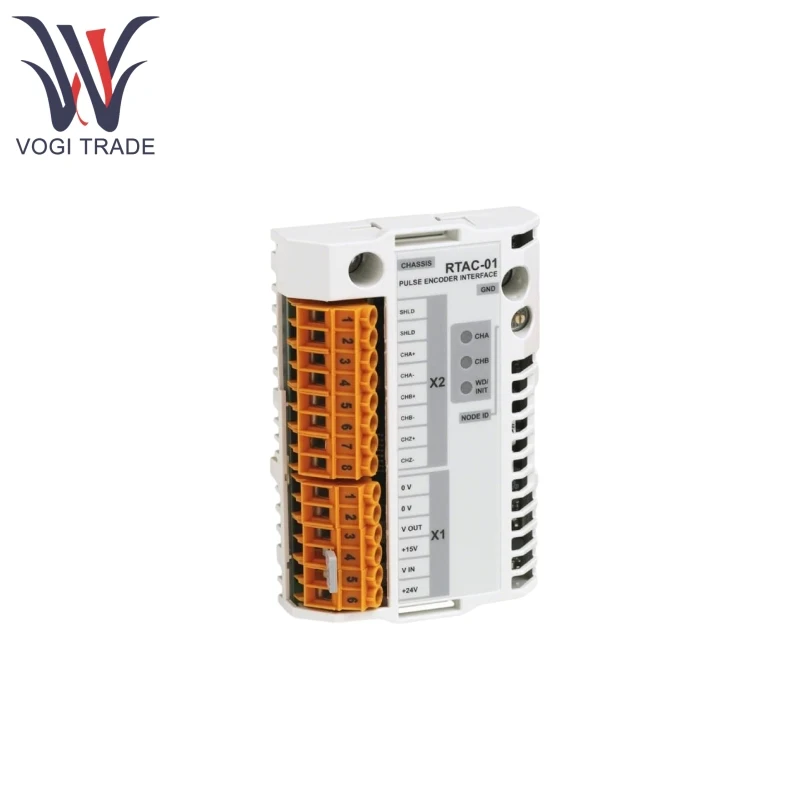

ABB RTAC-01 3ABD64610805

제품 기능

ABB RTAC-01 3ABD64610805는 차동 또는 단일 엔드 엔드 인코더 연결을 지원하며 푸시 풀, 오픈-컬렉터 (싱킹) 및 오픈 이미 터 (소싱)를 포함한 다양한 인코더 출력 유형과 호환됩니다.

ABB RTAC-01 3ABD64610805에는 A, B 및 Z의 3 가지 신호 채널이 포함되어 있습니다. A 및 B 채널은 속도 피드백 채널 (전기 각도의 90 ° 위상차 차이)이며 Z 채널은 회전 당 하나의 펄스와의 제로 위치 참조로 사용됩니다 (응용 분야를 배치하는 데 전용).

ABB RTAC-01 3ABD64610805는 인코더에 15V 또는 24V DC 전력을 제공 할 수 있으며, 기본값으로 15V (X1 터미널의 점퍼를 통해 선택된; 15V에 연결된 터미널 및 5-6은 24V에 연결됨)를 제공 할 수 있습니다.

ABB RTAC-01 3ABD64610805는 5W의 최대 출력 전력을 가지므로 외부 전원 공급 장치가 필요합니다 (외부 전원 공급 장치를 사용할 때는 전압 선택 점퍼를 제거해야합니다).

ABB RTAC-01 3ABD64610805에는 3 개의 진단 LED가 장착되어 있습니다 : CHA (녹색, 채널 활동을 나타내는), CHB (녹색, B 채널 활동을 나타내는) 및 WD/INT (노란색, 모듈 상태를 나타내는 노란색, 전원 구성 중에 빛이 켜집니다).

ABB RTAC-01 3ABD64610805는 ACS 800 드라이버의 슬롯 1 또는 슬롯 2에 직접 설치 될 수 있습니다 (신호 및 전원 연결은 38 핀 커넥터를 통해 자동으로 설정 됨) 또는 외부 I/O 모듈 어댑터 AIMA-01을 사용하여 DIN 레일에 설치됩니다 (아직 릴리스 당시에는 사용할 수 없습니다).

ABB RTAC-01 3ABD64610805는 노드 주소 선택을 지원합니다 (AIMA-01, 범위 16-31, 기본 16을 사용할 때 S1 노브를 통해 설정).

ABB RTAC-01 3ABD64610805 장착 나사는 접지 지점으로도 사용되며, EMC 요구 사항을 충족하며, 입력 채널은 논리 회로, 전원 공급 장치 및 접지 (테스트 전압 1.5kV AC, 1 분)에서 분리됩니다.

원리를 사용한 제품

ABB RTAC-01 3ABD64610805는 모터 샤프트에 장착되며 모터가 회전함에 따라 A 및 B 펄스 신호 (위상 차이 90 °)를 생성합니다. 모터가 전방 방향으로 작동 할 때 A 채널 신호는 B 채널을 90 ° 전기 각도로 이끌어야합니다. 모듈은이 신호를 속도 또는 위치 데이터로 변환하여 ACS 800 드라이브로 전송 하여이 데이터를 기반으로 출력을 조정하여 정확한 제어를 달성합니다.

드라이브의 슬롯 1/2에 삽입되어 나사로 고정됩니다 (접지 및 EMC 준수 확인). 인코더 전원 공급 장치는 X1 터미널을 통해 연결되며 (인코더 요구 사항에 따라 15V/ 24V를 선택) 인코더 신호는 X2 터미널을 통해 연결됩니다 (차동/ 단일 엔드 푸시 풀, 오픈-콜렉터 등과 같은 출력 유형의 배선 다이어그램을 참조하십시오).

전방 작동 중에 A- 채널 신호가 B- 채널을 이끄는지 확인하십시오 (오실로스코프 또는 인코더 매뉴얼을 사용하여 확인). 그렇지 않으면 배선을 조정하십시오 (예 : A 및 B 채널 교체).

제품 매개 변수

다음 세부 사항은 ABB RTAC-01 3ABD64610805 펄스 엔코더 인터페이스 모듈에 대한 것입니다.
