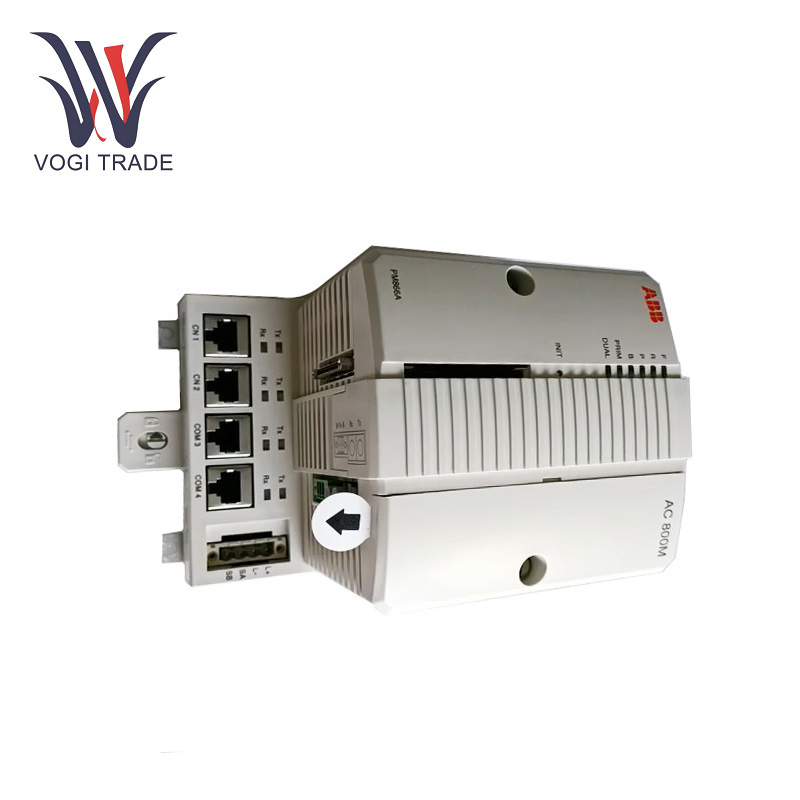

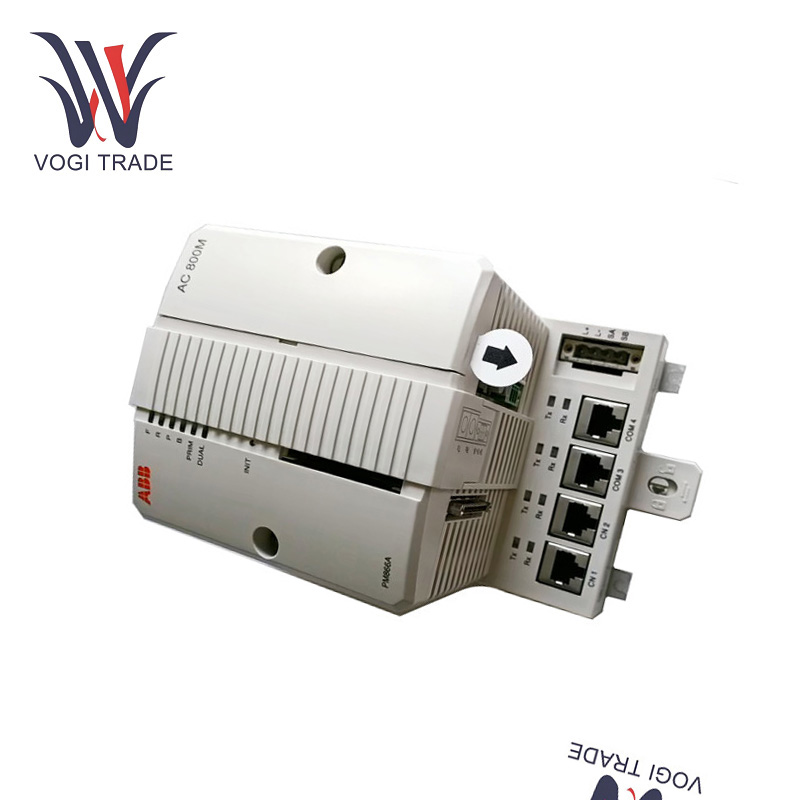

ABB PM866AK01

하드웨어 구성

프로세서 : MPC866 @ 133MHz

메모리 : 64MB RAM (사용자가 사용할 수있는 51.389MB)

스토리지 : 4MB 플래시 (펌웨어 스토리지)

실시간 시계 : 정확도 ± 100 ppm (약 ± 1 시간/년)

통신 인터페이스

이더넷 : 2 × RJ45 포트 (10mbit/s)는 중복 통신을 지원합니다.

직렬 포트 :

COM3 : RS-232C (75-19,200 BAUD, 비 침투, RTS/CTS 지원).

COM4 : RS-232C (구성 도구를 위해 9,600 보드, 광선 분리).

성능 및 확장

계산 속도 : 0.09ms/1000 부울 지침.

확장 기능

ABB PM866AK01은 최대 12 개의 통신 모듈 (CEX 버스)을 지원합니다.

단일 시스템은 최대 96 I/O 모듈을 지원합니다 (중복 구성의 84).

중복 지원 : 옵션을 통해 CPU 중복성을 달성 할 수 있습니다 (BC810/BC820 필요).

기능적 특징

사용자 친화적 :ABB PM866AK01 3BSE076939R1은 빠른 DIN 레일 설치 및 제거를 위해 특허받은 슬라이딩 및 잠금 방법을 사용합니다. 모듈 식 설계를 통해 부품을 쉽게 교체 할 수 있으므로 유지 보수 비용과 시간이 줄어 듭니다.

CPU 중복성 지원 :ABB PM866AK01 3BSE076939R1은 중요한 응용 프로그램의 고 가용성을 달성하여 CPU가 실패하더라도 시스템을 계속 실행할 수 있습니다.

높은 컴퓨팅 파워 :내장 133MHz MPC866 프로세서는 복잡한 제어 알고리즘을 신속하게 실행하고 많은 데이터 처리 작업을 처리 할 수 ​​있습니다. 1000 개 이상의 부울 작업은 0.09ms 만 필요합니다.

풍부한 통신 인터페이스 :2x RJ45 이더넷, 2x RJ45 직렬. ABB PM866AK01을 사용하면 사용자가 센서 및 액추에이터와 같은 다른 장치 및 요소를 연결하고 다른 프로토콜을 사용하여 데이터를 교환하고 통신 할 수 있습니다.

자신감 확장 능력 :최대 96 I/O 모듈을 지원할 수 있으며 모듈 버스 스캔 속도를 0 ~ 100ms로 조정할 수 있으며 사용자는 자신의 실제 요구에 따라 구성 및 확장 할 수 있습니다.

응용 분야

산업 자동화 :ABB PM866AK01 3BSE076939R1은 생산 라인에서 널리 사용됩니다. 예를 들어, 자동차 제조, 전자 제조 등에서 컨베이어, ROB 및 기타 장비의 운영을 제어하고 생산 효율성 및 제품 품질을 향상시킵니다.

전력 부문 :발전, 변속기 및 유통 시스템에서 발전기, 변압기 및 회로 차단기의 작동을 모니터링하고 제어하는 ​​데 사용되어 전력망의 안정적인 작동을 보장합니다.

화학 산업 :ABB PM866AK01 3BSE076939R1은 생산 공정의 안전성 및 안정성을 보장하기 위해 화학 생산 공정에서 반응기, 증류 타워 및 기타 장비의 온도, 압력, 흐름 및 기타 매개 변수를 제어하는 ​​데 사용됩니다.

수처리 :이 모듈은 수처리 식물에 적용하여 펌프, 밸브 및 필터와 같은 수처리 장비의 작동을 제어하고 수 정제, 하수 처리 등의 수처리 과정을 자동으로 제어 할 수 있습니다.

건물 자동화 :ABB PM866AK01 3BSE076939R1은 스마트 건물에 사용하여 조명 시스템, 에어컨 시스템 및 엘리베이터 시스템을 관리하고 건물의 편안함과 에너지 효율을 향상시킬 수 있습니다.
