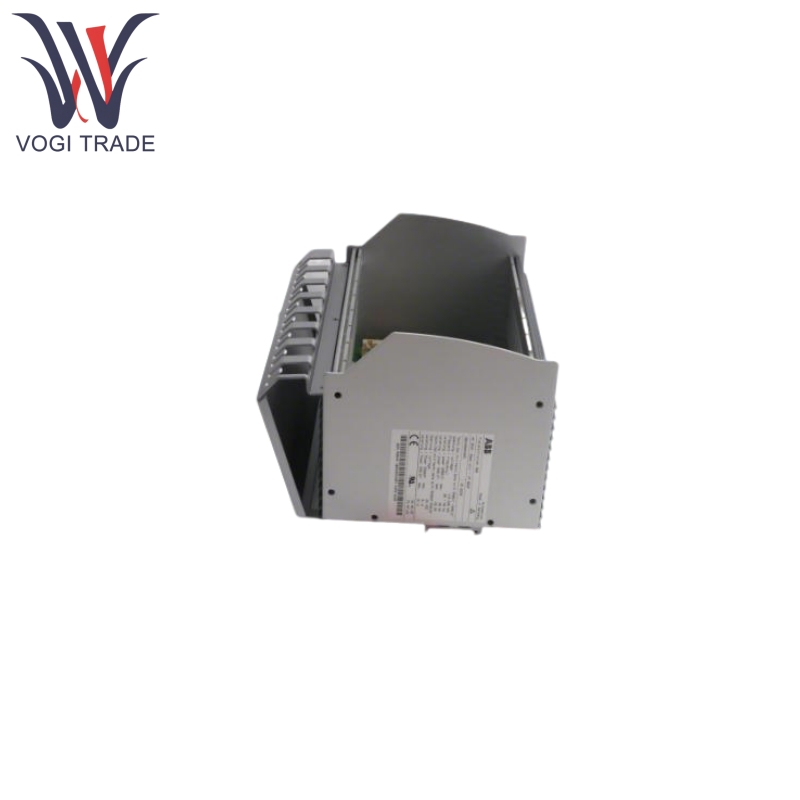

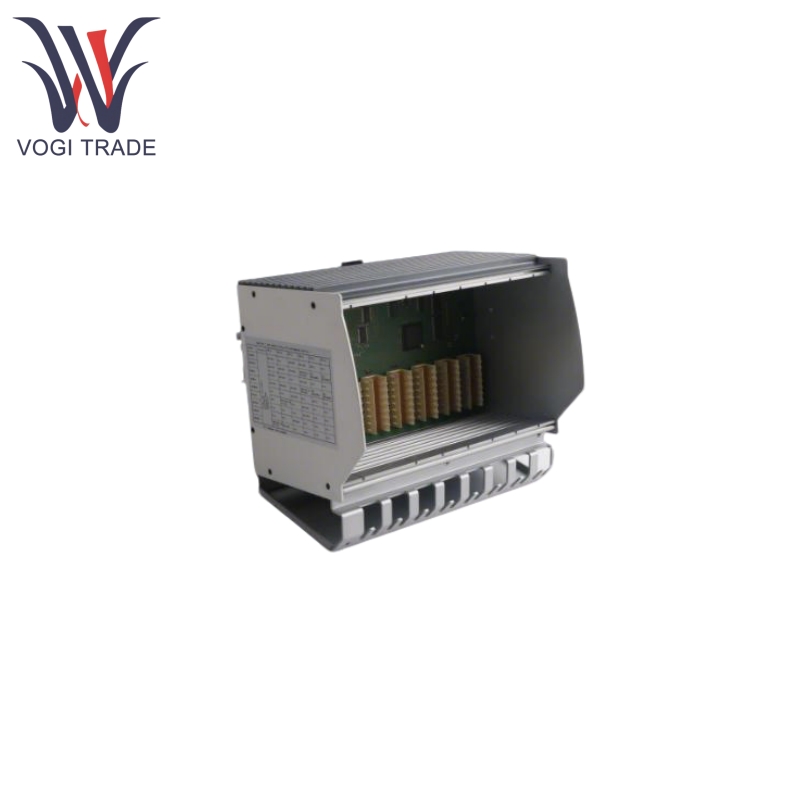

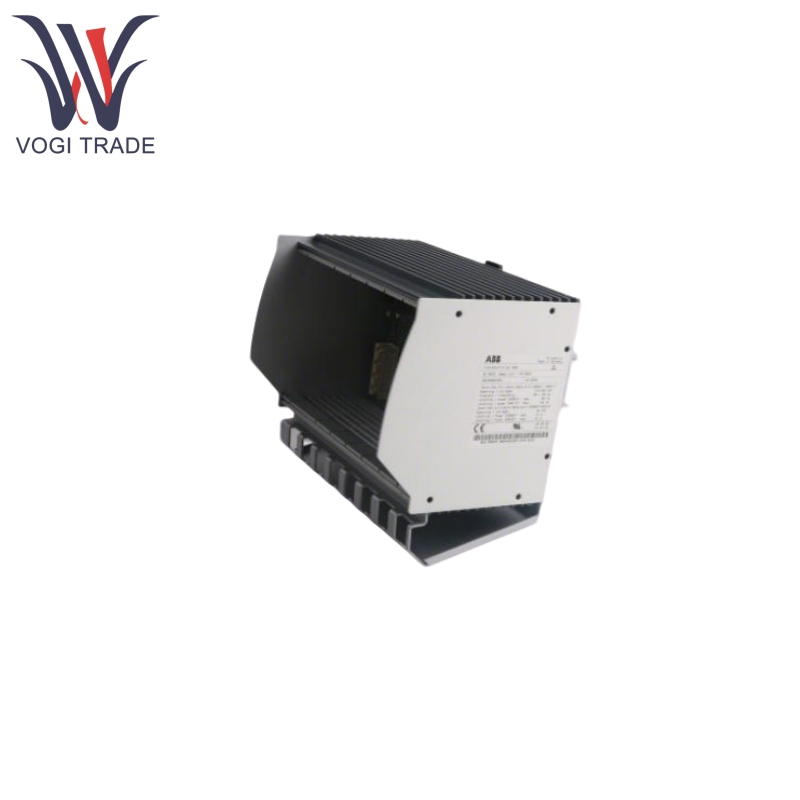

ABB PM803F 3BDH000530R1

브랜드 : ABB
설명 : 기본 장치
조건 : 새로운 브랜드
인증서 : COO 테스트 보고서 보증서
보증 : 1 년
재고 수량 : 8
지불 기간 : T/T
배송 항구 : Shenzhen
ABB PM803F 3BDH000530R1 기본 장치 16 MB는 통합 된 FieldBus 기능을 통해 산업 공정 데이터와 수집, 프로세스 및 상호 작용하는 동시에보다 복잡한 제어 프로젝트를 지원합니다. PM802F와 비교할 때 메모리가 더 크고 고급 스토리지 기술이있어 대규모 자동화 프로젝트를 처리 할 수 있습니다. 메모리 기술 최적화 덕분에 데이터 버퍼링 시간이 짧아 처리 용량 및 프로젝트 규모에 대한 요구 사항이 높은 산업 시나리오에 적합합니다.

문의 보내기

제품 설명

제조	씨줄
모델 번호	PM803F
주문 번호	3BDH000530R1
목록	그리고 800f
원산지 국가	스위스
HS 코드	9032900090
차원	242018cm
무게	2kg

제품 기능

ABB PM803F 3BDH000530R1은 PM802F (최대 150 마일)와 동일한 수퍼 스칼라 RISC 마이크로 프로세서를 사용하며 16K 내부 CPU 캐시 RAM (오류 감지 및 수정 포함)이 장착되어 있습니다.

ABB PM803F 3BDH000530R1은 16MB 동기식 동적 RAM (배터리 백업이있는 실시간 데이터 및 구성 용), 8MB 플래시 EPROM (32 비트 워드 길이)을 특징으로하며 PM802F에 비해 버퍼링 시간이 줄어든 대규모 프로젝트 작업을 지원합니다.

ABB PM803F 3BDH000530R1은 PROFIBUS-DP (FI 830F), CAN (FI 810F), 직렬 인터페이스 (FI 820F) 및 기타 모듈을 연결할 수있는 4 개의 FieldBus 모듈 슬롯 (F1-F4)을 지원합니다.

ABB PM803F 3BDH000530R1에는 10Base2 (EI 811F), AUI (EI 812F), 10BASET (EI 813F) 등을 지원하는 2 개의 이더넷 모듈 슬롯 (E1-E2), 10 MBIT/S의 전송 속도, CPU 오버 헤드, 비판적 백업이 필요하지 않지만 배터리 지원이 필요합니다.

ABB PM803F 3BDH000530R1은 두 번째 이더넷 모듈을 통한 데이터 동기화와 함께 2 개의 AC 800F 장치를 사용하여 구현할 수 있습니다. 1 차 단위 고장의 경우, 보조 장치는 (중단없이) 원활하게 인수합니다.

ABB PM803F 3BDH000530R1은 24V DC 듀얼 전원 공급 장치 (예 : SD 812F)를 지원하고 RLM01 모듈과 함께 사용될 때 Profibus 라인 중복을 활성화합니다.

RAM 데이터는 이더넷 모듈 또는 배터리 모듈 (AM 811F)을 통해 백업됩니다. 새로운 배터리는 ≥10 일의 런타임 (PM803F)과 저하 경고 후 5 시간 이상을 제공합니다.

원리를 사용한 제품

운영자 스테이션/엔지니어링 스테이션과의 통신은 첫 번째 이더넷 모듈 (시스템 버스)을 통해 달성되며 ABB PM803F 3BDH000530R1은 구성 다운로드 및 상태보고를 지원하며, 현장 장치 통신은 4 개의 FieldBus 슬롯을 통해 달성됩니다.

ABB PM803F 3BDH000530R1 이더넷 모듈을 통해 AC 800F와 구성 및 실시간 데이터를 동기화합니다. 주 단위 오류가 발생한 경우, 장치는 즉시 제어 연속성을 보장하기 위해 대신합니다. Profibus 라인 중복성은 RLM01 모듈을 통해 단일 라인을 이중 중복선으로 변환하여 달성됩니다.

정전이 발생하는 경우, 구성 손실을 방지하기 위해 이더넷 모듈 또는 배터리 모듈의 전력으로 RAM 데이터가 유지됩니다. 배터리가 낮 으면 LED 알람은 사용자에게 교체하도록 경고합니다.

제품 응용 프로그램

ABB PM803F 3BDH000530R1은 대규모 공정 산업, 복잡한 이산 제조, 인프라 및 에너지 관리에서 사용할 수 있습니다.

화학 / 석유 화학 : 대규모 반응 장비, 장거리 파이프 라인 모니터링 (Profibus-DP를 통한 실시간 상호 작용과 수백 개의 센서 및 밸브 연결)의 클러스터 제어.

전력 산업 : 이더넷을 통해 SCADA 시스템과 통합되어 지속적인 작동을 보장하기 위해 중복 설계를 지원하는 열전 발전소에서 보일러 및 터빈의 조정 제어.

자동차 조립 공장 : 용접/페인팅 생산 라인에 대한 다중 로봇 조정 (모션 동기화를 달성하기 위해 CAN 모듈 FI 810F를 통해 프리랜서 2000 I/O에 연결됨).

반도체 제조 : 고속 데이터 교환을위한 FF/HSE 모듈 (FI 840F)을 통한 다중 클리닝 룸 장치 (리소그래피 기계, 코팅 기계)의 환경 제어.

도시 수처리 : 대형 폐수 처리장에서 다단계 (정착 탱크, 여과 탱크) 컨트롤을 연동하여 다운 타임이 수질에 영향을 미치는 것을 방지하기 위해 중복 설계.

데이터 센터 : 에너지 모듈 (EI 813F)을 통해 BMS 시스템과 통합되어 에너지 소비를 최적화하기 위해 정밀 에어컨 및 UPS 전원 그룹 제어.

제품 매개 변수

다음은 ABB PM803F 3BDH000530R1 기본 장치 세부 사항입니다.

범주	매개 변수 세부 사항
CPU	인텔 80960HT25/75, 32 비트 슈퍼 스칼라 RISC 프로세서, 최대 150 마일, 16K 내부 캐시
저장	RAM : 16MB 동기 동적 (배터리 백업 포함) EPROM : 8MB (32 비트 단어 길이) EEPROM : 16kbit Serial
전원 공급 및 전력 소비	SA 811F (115/230V AC), SD 812F (24V DC) 지원 기본 장치의 최대 전력 소비 : 7.8W (CPU 사용에 따라 다름)
커뮤니케이션 속도	이더넷 : 10 Mbit/s Profibus-DP : 최대 12mbit/s; 캔 : 최대 1MBD
환경 적응성	작동 온도 : 0-60 ° C (주변), 0-70 ° C (내부 모니터링) 저장 온도 : -25 ~ 85 ° C 상대 습도 : ≤80% (연간 평균), ≤95% (연간 30 일, 비 곤충) 보호 수업 : IP20
