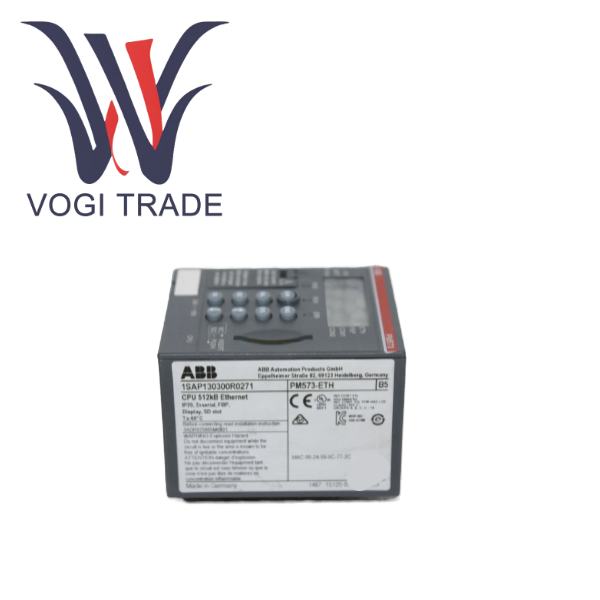

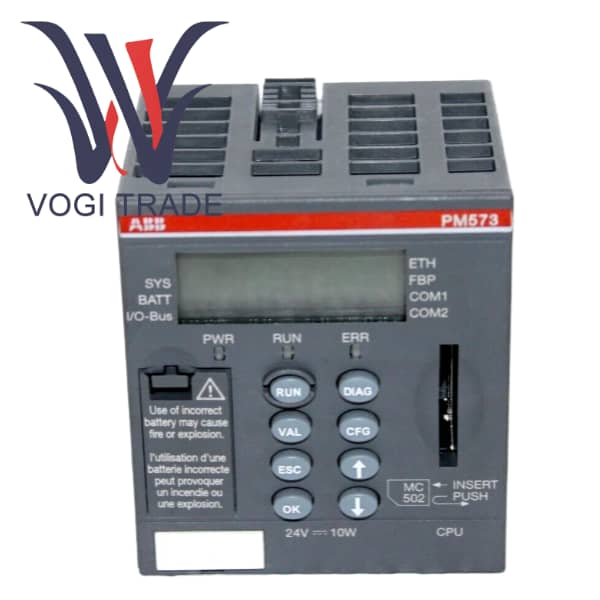

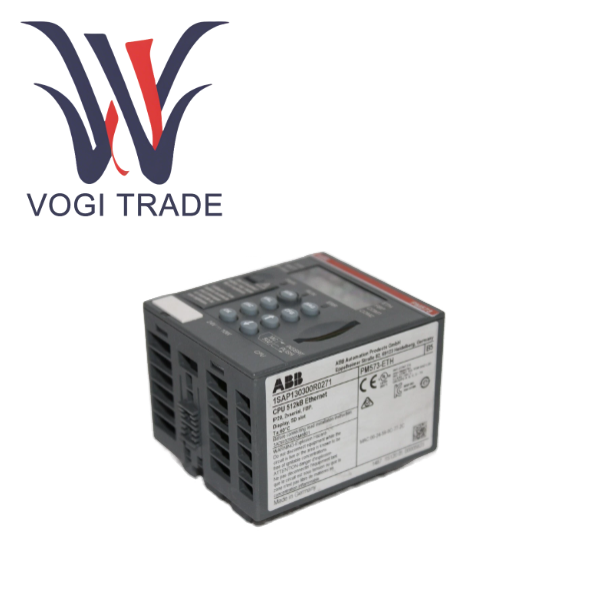

ABB PM573-ETH 1SAP130300R0271

제품개요

PM573-ETH는 ABB AC 500 시리즈 프로그래밍 가능 논리 컨트롤러의 고성능 통합 이더넷 인터페이스 중앙 처리 장치(CPU) 모듈입니다. AC 500 자동화 시스템의 핵심 두뇌인 1SAP130300R0271은 사용자가 작성한 제어 프로그램 실행, I/O 데이터 교환 관리, 모든 내부 및 외부 통신 작업 처리를 담당합니다.

이 모듈은 AC 500 시리즈의 PM57x 제품군에 속하며 중급 및 고급 애플리케이션용으로 포지셔닝됩니다. 가장 큰 특징은 10/100 Mbit/s 이더넷 포트를 보드에 통합해 추가 통신 모듈 슬롯을 차지하지 않고도 고속 네트워크 연결이 가능하다는 점이다. 따라서 PM573-ETH는 강력한 처리 기능, 풍부한 I/O 용량 및 표준 이더넷 통신이 필요한 중소 규모 자동화 프로젝트에 이상적인 선택입니다. 1SAP130300R0271은 성능, 기능 및 비용의 균형을 완벽하게 유지하며 현대적이고 상호 연결된 산업 제어 시스템을 구축하기 위한 초석입니다.

제품 기능적 특징

강력한 처리 성능

PM573-ETH의 마이크로초 미만 수준의 부울 명령 실행 속도는 복잡한 논리 연동 또는 고속 카운팅/펄스 출력을 처리할 때에도 매우 낮은 스캐닝 주기를 보장하여 엄격한 실시간 요구 사항을 충족합니다.

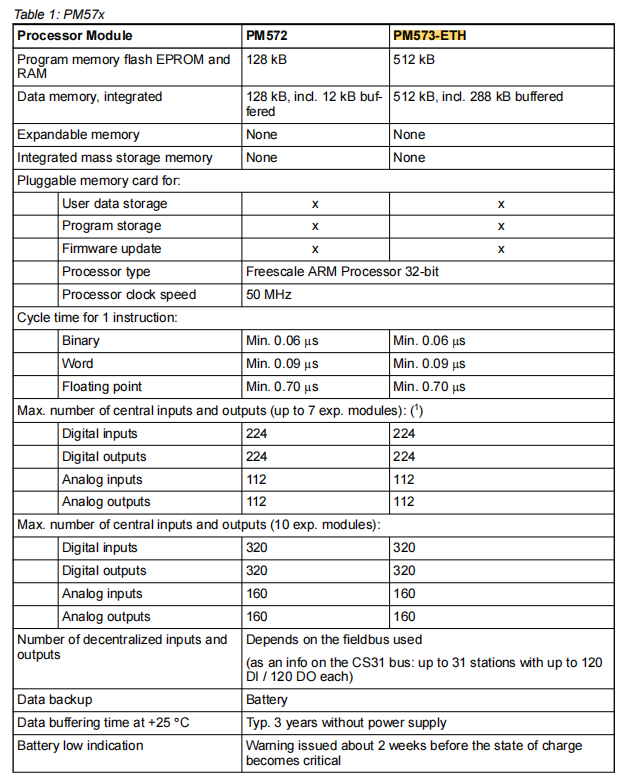

512kB의 프로그램 및 데이터 메모리 공간은 구조화된 텍스트 및 기능 블록 다이어그램과 같은 다양한 IEC 61131-3 언어로 작성된 프로그램은 물론 대량의 프로세스 데이터 및 공식을 포함하여 다소 복잡한 제어 항목을 수용하기에 충분합니다.

뛰어난 통신 확장성을 갖춘 통합 이더넷

내장된 이더넷 포트는 핵심 장점입니다. 1SAP130300R0271은 TCP/IP, Modbus TCP 및 EtherNet/IP와 같은 주류 산업용 프로토콜을 지원하며 다음 용도로 사용됩니다.

Automation Builder 또는 Control Builder M 소프트웨어를 통한 엔지니어링 프로그래밍, 빠르고 효율적인 온라인/오프라인 프로그래밍 및 진단.

HMI/SCADA 통합, 표준 프로토콜을 지원하는 모든 터치스크린 또는 모니터링 시스템과의 원활한 통신.

옵션으로 제공되는 웹 서버 기능을 사용하면 표준 웹 브라우저를 통해 PLC 상태를 원격으로 모니터링할 수 있습니다.

PLC 간 통신을 통해 다른 AC 500 또는 타사 PLC와 고속 데이터 교환이 가능합니다.

탁월한 확장 기능을 통해 1SAP130300R0271은 온보드 이더넷을 보유하면서도 최대 4개의 외부 통신 모듈의 확장 용량을 유지할 수 있습니다. 이는 PM573-ETH 사이트가 동시에 1개의 온보드 + 4개의 확장 = 5개의 독립 통신 채널을 가질 수 있음을 의미합니다. PM573-ETH는 추가 게이트웨이 장치 없이 이더넷, PROFIBUS, CANopen 및 Modbus RTU를 통합하는 복잡한 하이브리드 네트워크를 쉽게 구축할 수 있습니다.

풍부한 I/O 처리 기능

로컬/확장 I/O의 최대 224개 디지털 포인트와 112개 아날로그 포인트를 지원하여 CPU가 상당한 규모의 생산 라인이나 프로세스 장치를 직접 제어하거나 모니터링할 수 있도록 하여 원격 I/O의 필요성을 줄입니다.

적용 산업 범위

균형 잡힌 성능과 강력한 통신 기능을 갖춘 PM573-ETH는 광범위한 산업 자동화 분야에 적합합니다.

기계 제조, 복잡한 포장 라인, 조립 라인 및 테스트 벤치.

식음료 산업에서는 충전, 혼합, 멸균 등의 공정에서 정밀한 공정 제어와 배합 관리가 필요합니다.

상하수 처리, 펌프장 그룹 제어, 투여 시스템 및 막 처리 장치.

소규모 수력 발전소, 태양광/풍력 발전소, 에너지 부문의 변전소 자동화를 위한 보조 제어 시스템입니다.

빌딩 자동화 분야의 대규모 상업 단지를 위한 BAS 메인 컨트롤러입니다.

PM573-ETH 1SAP130300R0271은 강력한 처리 기능, 풍부한 I/O 및 즉시 사용 가능한 이더넷 연결을 갖춘 안정적인 PLC 솔루션이 필요한 모든 상황에서 사용할 수 있습니다.
