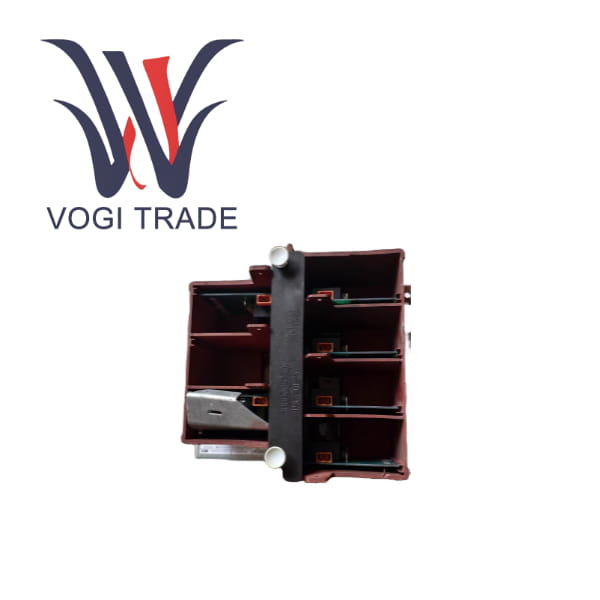

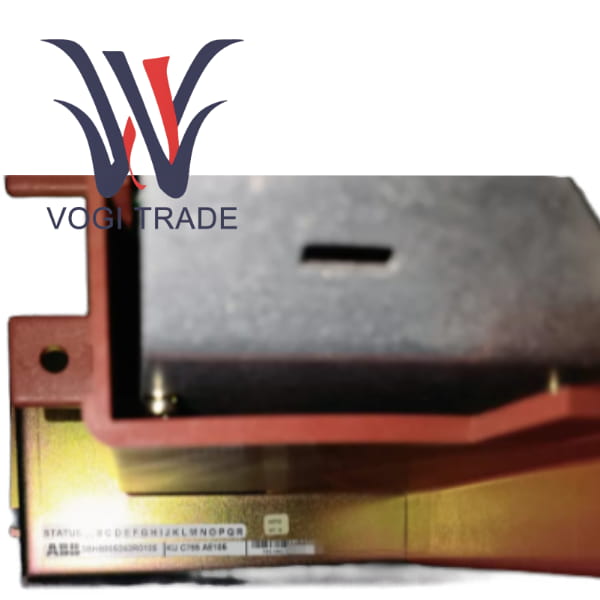

ABB 3BHB005243R0105

제품개요

ABB KUC755AE105는 ABB가 AC 800PEC 또는 중전압 인버터 플랫폼을 위해 설계한 고성능 전용 중앙 처리 장치입니다. 3BHB005243R0105는 전체 드라이브 또는 제어 시스템의 핵심 "브레인"으로 실시간 제어 알고리즘 실행, 고속 I/O 신호 처리, 내부 통신 버스 관리 및 상위 시스템과의 상호 작용을 담당합니다. 이 보드는 일반적으로 드라이브 장비의 메인 제어 캐비닛이나 전원 장치 내부에 설치되며 백플레인 버스 또는 전용 케이블을 통해 다른 기능 모듈과 밀접하게 연결되어 고도로 통합되고 응답성이 뛰어난 제어 시스템을 구성합니다. 안정성과 신뢰성은 전체 드라이브 장비는 물론 생산 라인의 작동 효율성과 안전성을 직접적으로 결정합니다.

제품 기능 특징

강력한 실시간 제어 기능

마이크로초 주기로 복잡한 모터 제어 알고리즘을 실행하는 기능은 모터 속도와 토크의 정확하고 빠른 응답을 보장합니다.

신뢰성이 높은 시스템 아키텍처

Watchdog Timer, 중복 검사 및 Fail-Safe 설계 개념을 사용하여 열악한 산업 전자파 환경에서도 지속적이고 안정적인 작동을 보장합니다.

유연한 통신 및 통합

시스템의 통신 허브인 3BHB005243R0105는 현장 장치, 상위 모니터링 시스템 및 기업 수준 정보 네트워크를 원활하게 연결하여 투명한 데이터와 공장의 디지털화를 달성할 수 있습니다.

풍부한 진단 및 유지 관리 기능

온보드 LED 상태 표시기는 전원 공급 장치, 작동, 통신 및 오류 상태를 직접 표시할 수 있습니다. ABB의 엔지니어링 소프트웨어를 통해 엔지니어는 온라인 진단, 펌웨어 업그레이드, 매개변수 백업 및 복원을 수행할 수 있어 유지 관리 작업이 크게 간편해집니다.

전문적인 안전 로직 처리

일부 버전에는 비상 정지 버튼, 안전 도어 스위치 등의 신호를 처리하고 필요한 경우 안전 종료를 트리거할 수 있는 안전 관련 기능이 통합되어 IEC 61508 SIL2/3 기능 안전 표준을 충족할 수 있습니다.

사용 사례

대형 화학 공장의 에틸렌 압축기의 예상치 못한 가동 중단 및 신속한 복구

세계적 수준의 에틸렌 생산 기지에서 코어 분해 가스 압축기는 KUC755AE105 제어 장치로 제어되는 수 메가와트 ABB 중전압 주파수 변환기에 의해 구동됩니다. 어느 날 밤, 생산 라인에서 갑자기 경보가 울리고 압축기가 긴급 정지되었습니다. 전체 분해 장치는 시간당 최대 수백만 달러의 손실을 초래하면서 완전히 가동을 중단할 위험에 직면했습니다.

경보를 받은 선임 계측 엔지니어 Xiao Li는 즉시 현장으로 달려갔습니다. 그는 먼저 DCS 시스템을 통해 경보 정보를 확인한 뒤 처음에는 '제어 장치 통신 결함'으로 판단했습니다. 그는 즉시 여분의 3BHB005243R0105 원래 보드 카드와 노트북을 주파수 변환기실로 가져갔습니다.

LOTO 안전 절차를 엄격히 준수하고 시스템 전원이 완전히 꺼진 것을 확인한 후 Xiao Li는 제어 캐비닛을 열었습니다. 그는 KUC755AE105의 RUN 녹색 표시등이 켜져 있지 않은 반면 ERRO 빨간색 표시등이 깜박이는 것을 발견했습니다. 다년간의 경험을 바탕으로 간헐적으로 제어보드의 통신 칩이나 펌웨어에 결함이 있는 것으로 판단했습니다.

그는 재빨리 기존 보드 카드를 분리하고 새 KUC755AE105로 교체했습니다. 그런 다음 그는 노트북을 사용하여 이더넷 포트를 통해 새 보드 카드에 연결하고 ABB Automation Builder 소프트웨어를 시작했습니다. 그는 서버에서 장치의 최신 매개 변수 백업 파일을 다운로드하고 한 번의 클릭으로 새 제어 장치에 다운로드했습니다. 전체 과정은 20분도 채 걸리지 않았습니다.

전원을 다시 켠 후 주파수 변환기가 자체 점검을 통과하고 DCS와의 통신이 복원되었습니다. 압축기는 순조롭게 재가동되었고, 생산라인은 최단 시간 내에 정상 가동을 재개하였습니다. 이 성공적인 신속한 수리는 막대한 경제적 손실을 피할 뿐만 아니라 현대 화학 공장의 지속적인 안전한 생산을 보장하는 데 있어 독창적인 장비와 전문적인 유지 관리 기술을 보유하는 것이 매우 중요하다는 것을 보여주었습니다.

설치 가이드

중요한 경고

이 작업에는 전원이 공급되는 제어 캐비닛과 정밀 전자 장비가 포함됩니다. 이는 교육을 받고 인증된 전문가가 수행해야 하며 모든 관련 전기 안전 규정을 엄격히 준수해야 합니다.

준비

문서를 확보하고 장비의 하드웨어 매뉴얼과 최신 매개변수 백업 파일을 준비하십시오.

도구를 준비하십시오. 정전기 방지 손목 스트랩, 십자 드라이버, 노트북.

안전절연 구동장비에 대해 LOTO 절차를 수행하고 모든 제어전원을 차단하고 잔류전압이 없는지 확인한다.
