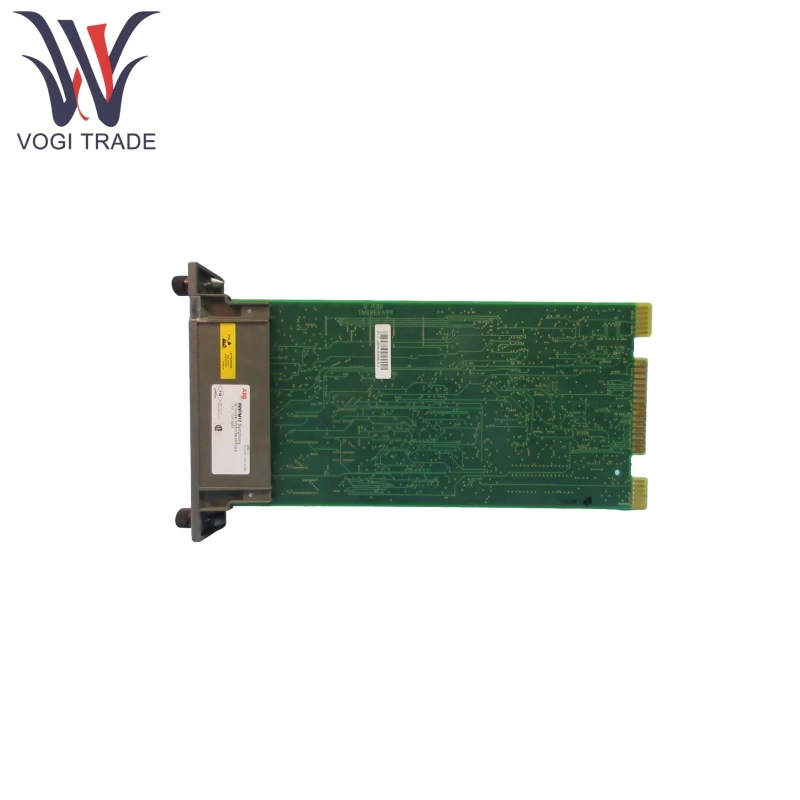

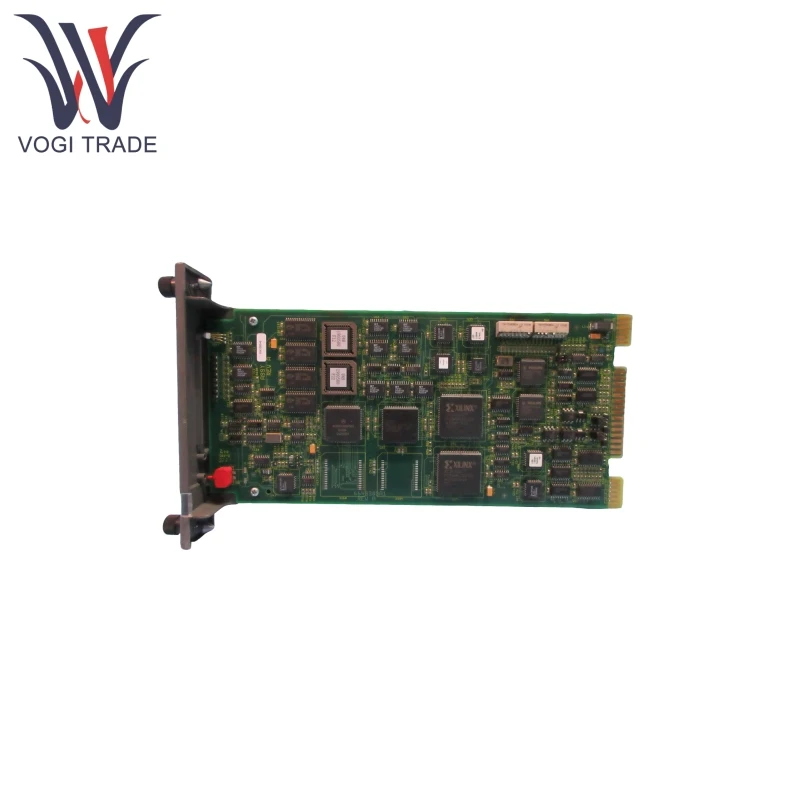

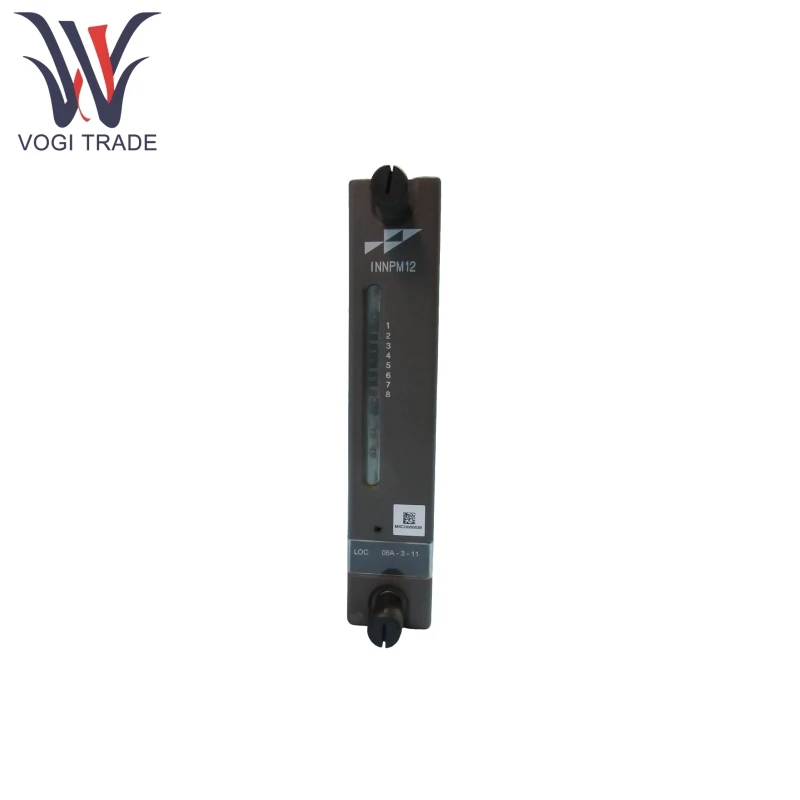

ABB Innpm12

제품 기능

ABB Innpm12는 CNET과 Controlway 사이의 브리지 역할을하여 하모니 제어 장치와 CNET 네트워크 간의 데이터 상호 작용을 가능하게합니다. 통제 명령의 수신 및 피드백뿐만 아니라 현장 입력 값, 상태 및 구성 매개 변수의 전송을 지원합니다.

ABB Innpm12는 고출성 설계를 지원하며 중복 된 Innis01 모듈과 함께 사용해야합니다 (전체 중복 구성은 2 innis01 + 2 innpm12 모듈로 구성됩니다). 보조 innpm12 모듈은 직접 리본 케이블을 통해 기본 모듈을 지속적으로 모니터링합니다. 기본 모듈 고장이 발생하면 자동으로 2 차 모듈로 전환되어 중단되지 않은 통신을 보장합니다.

ABB Innpm12는 데이터 무결성을 보장하기 위해 컨트롤러와 네트워크 인터페이스 모듈 간의 정보 교환을 조정하여 하모니 제어 장치의 데이터베이스를 유지합니다.

원리를 사용한 제품

ABB Innpm12 한쪽은 CNET 고속 제어 네트워크에 연결되는 Innis01 네트워크 인터페이스 모듈에 연결됩니다.

ABB Innpm12 다른 쪽은 Controlway 버스에 연결되어 Harmony Rack 컨트롤러 및 I/O (Input/Output) 장치와 통신 할 수 있습니다.

ABB Innpm12는 CNET을 통해 컨트롤러에 의해 수집 된 필드 데이터를 HSI 또는 컴퓨터로 전송하는 동시에 HSI로부터 제어 명령을 수신하고 컨트롤러로 전송하여 프로세스 모니터링 및 제어의 폐쇄 루프 프로세스를 완료합니다.

제품 응용 프로그램

ABB Innpm12는 제어 장치와 중앙 네트워크 간의 데이터 상호 작용을 달성 해야하는 화학 공학, 발전 및 제조와 같은 산업 공정 제어 시나리오에서 사용될 수 있습니다.

ABB Innpm12는 통신 중단시 데이터 손실이 없거나 제어되지 않도록 높은 신뢰성과 중복 설계가 필요한 중요한 프로세스에서 사용될 수 있습니다.

대형 제어 시스템에서 플랜트 전체 시간 동기화 및 중앙 데이터 모니터링을 달성하려면 CNET을 통해 ABB Innpm12를 구현해야합니다.
