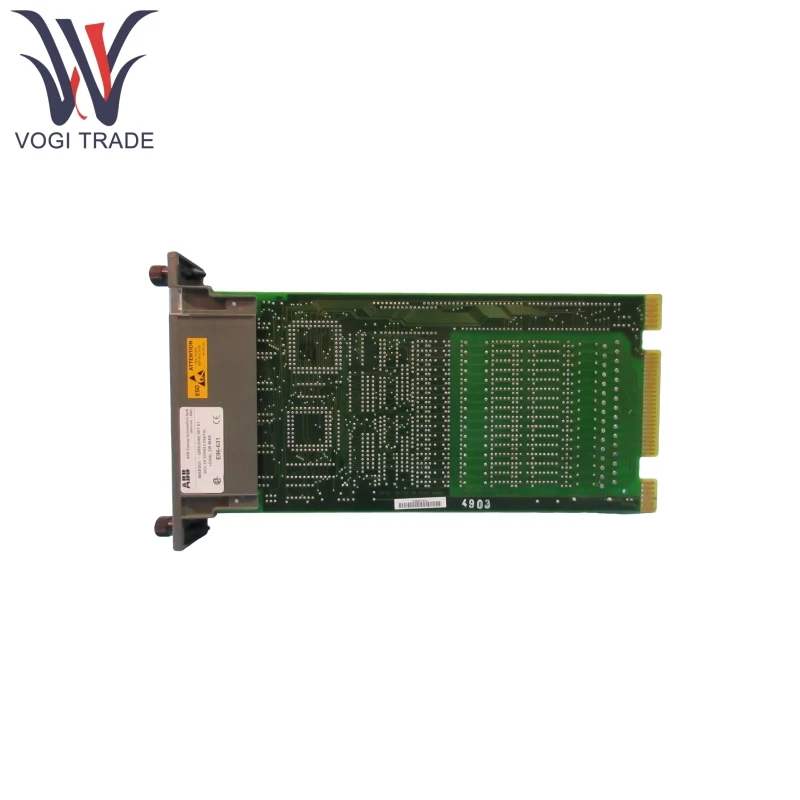

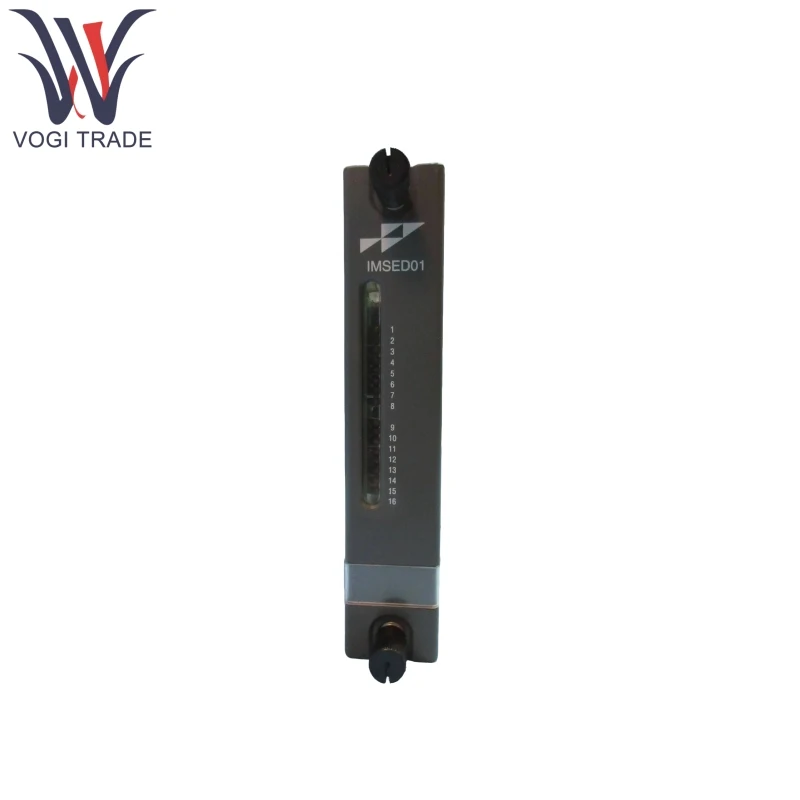

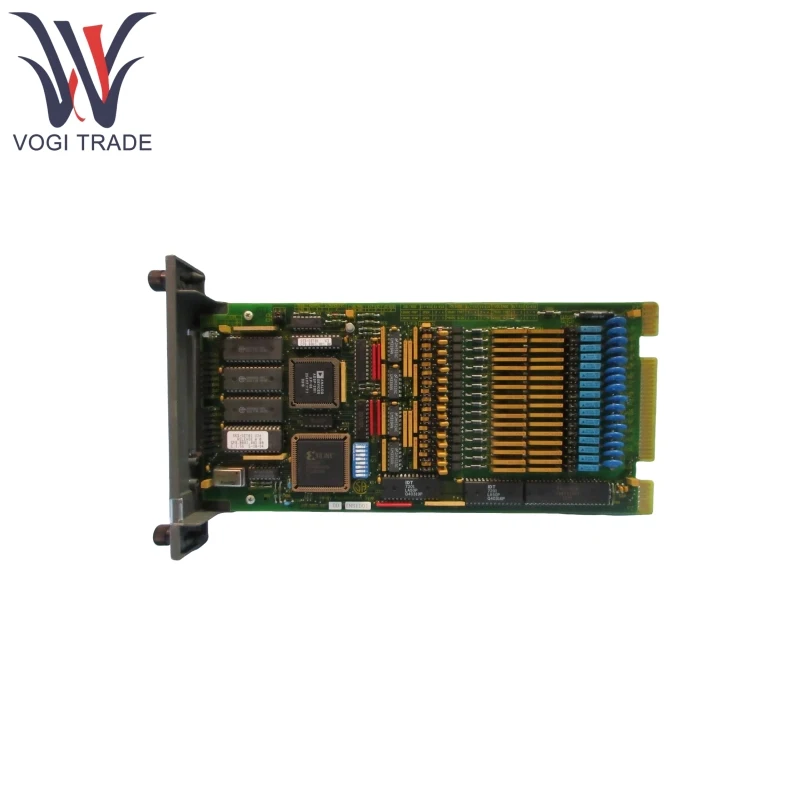

ABB IMSED01

제품 설명

제품 기능

ABB IMSED01은 신호 상태 전이 이벤트 캡처에 중점을 두어 최대 16 개의 디지털 필드 입력을 처리 할 수 있습니다. 각 입력 채널은 광학 분리를 사용하여 간섭 저항을 향상시킵니다.

ABB IMSED01은 다중 입력 전압을 지원하며 시스템 제어 로직만으로 24VDC (± 10%), 48VDC (± 10%), 125VDC (± 10%) 또는 120VAC (± 10%)로 개별적으로 프로그래밍 할 수 있습니다.

ABB IMSED01은 I/O 확장 버스를 통해 하모니 컨트롤러와 통신하며 컨트롤러는 기능 코드 242 (SOE 디지털 이벤트 인터페이스)를 사용하여 구성하고 액세스합니다.

ABB IMSED01은 동일한 I/O 확장 버스 세그먼트의 IMSET01 모듈과 공존 할 수 있으며, 1 IMSET01 모듈과 함께 최대 63 개의 IMSED01 모듈을 지원합니다.

수집하는 디지털 상태 전환 이벤트는 하모니 제어 장치 수준에서 집계되어 중앙 집중식 관리를 위해 INEM01 기본 모듈로 전달됩니다.

원리를 사용한 제품

ABB IMSED01 지속적으로 연결된 디지털 입력 신호를 모니터링하여 "On-Off"또는 "Off-On"상태 전환 이벤트를 캡처합니다.

수집 된 이벤트는 HCU 수준의 ABB IMSED01 모듈의 정보로 집계 된 다음 I/O 확장 버스를 통해 INEM01 기본 모듈로 전달됩니다.

inesem01 기본 모듈은 이벤트를 시간에 따라, 이벤트를 내부 데이터베이스에 저장하고, 휴먼 머신 인터페이스에 알리고 트리거 조건이 충족 될 때 보고서 생성에 대한 데이터를 전송합니다.

ABB IMSED01은 시스템의 INTKM01 시간 동기화 기본 모듈 (RS-485 링크를 통해)을 통해 시스템 전체 시간 동기화를 달성하여 이벤트 타임 스탬프의 정확성을 보장합니다.

제품 매개 변수

다음 세부 사항은 ABB IMSED01 이벤트 시퀀스 디지털 입력 모듈에 대한 것입니다.

범주	특정 매개 변수
전원 요구 사항	+5VDC (± 5%), 전형적인 전류 350MA
마이크로 프로세서	16 비트, 작동 주파수 10MHz
메모리	64KB RAM 64KB 방
디지털 입력	전압 범위 : 24VDC/48VDC/125VDC (± 10%), 120VAC (± 10%) 일반적인 전류 : 24VDC에서 5MA, 48VDC/125VDC에서 4MA, 120VAC에서 5MA
턴온/턴 오프 전압	턴온 (최소) : 24VDC 용 21.6VDC, 48VDC의 경우 43.2VDC, 125VDC의 경우 112.5VDC, 120VAC의 경우 108VAC 턴 오프 (최대) : 10VDC 24VDC 용 10VDC, 48VDC의 경우 20VDC, 125VDC의 경우 50VDC, 120VAC의 50VAC
입력 현재 특성	최소 턴온에서의 최대 전류 : 21.6VDC에서 4MA, 43.2VDC에서 4.4MA, 112.5VDC에서 3.2MA, 108VAC에서 4MA 최대 오프 누출 전류 : 1.5MA (모든 전압의 경우)
응답 시간	일반적인 값 : DC FAST (1.1ms), DC 느린 (18ms), AC (첫 번째 양성 반주기 후 5ms)
격리 성능	시스템대로 채널 : 1000VDC/V RMS 채널대로 채널 : 350VDC/V RMS
서지 보호	IEEE-472-1974 SURGE 견해 기능 테스트를 준수합니다
환경 매개 변수	작동 온도 : 0 ° C-70 ° C (32 ° F-158 ° F) 상대 습도 : 5% -95% (≤55 ° C, 비 응축), 5% -45% (70 ° C, 비 응축) 오염 학위 : i 고도 : 0 ~ 3km (1.86 마일)
