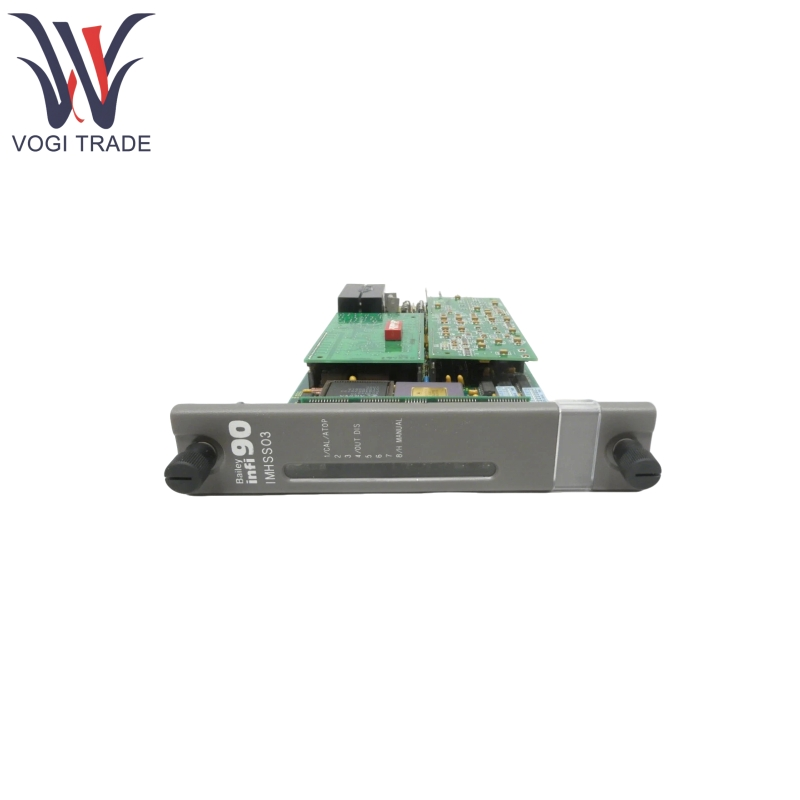

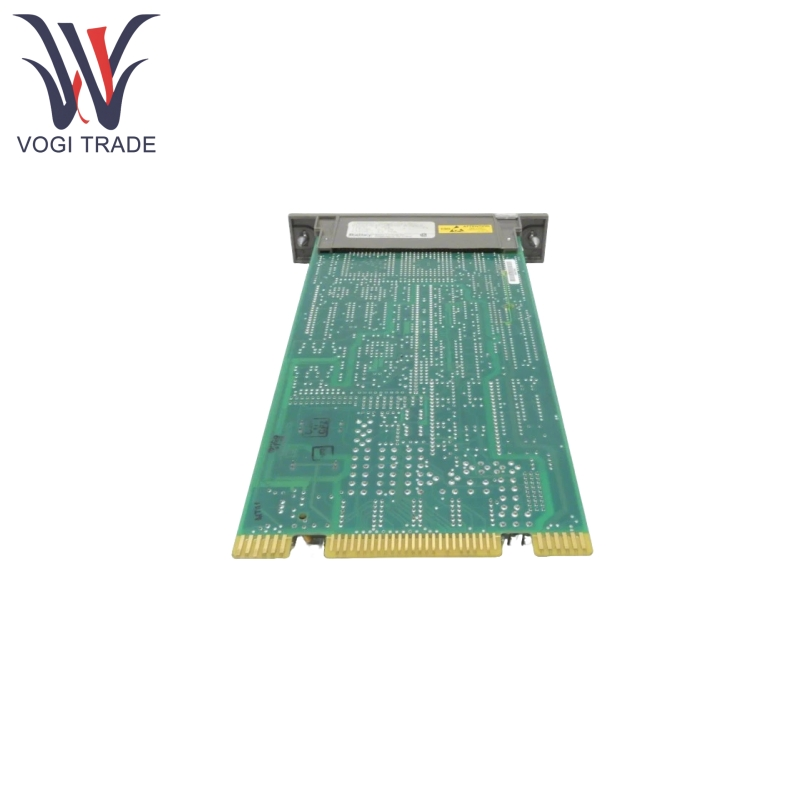

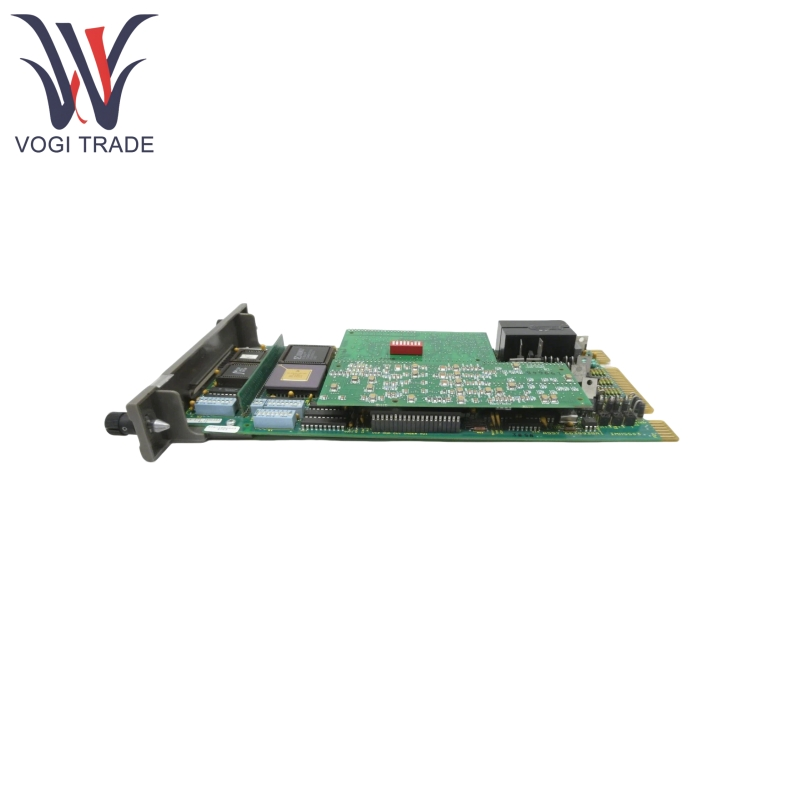

ABB IMHSS03

제품 기능

ABB IMHSS03은 선형 가변 차동 변압기 (LVDT)를 통해 유압 액추에이터로부터 위치 피드백을 얻고, MFP에서 보낸 위치 명령과 비교하고, 서보 밸브 또는 I/H 컨버터를 구동하여 폐 루프 제어를 달성하여 스로틀 밸브 위치가 명령과 정확히 일치하도록합니다.

ABB IMHSS03에는 고해상도 아날로그-디지털 및 디지털-아날로그 컨버터가 장착되어 신호 처리 정확도 향상, LVDT 신호 조절 기능 최적화 및 위치 감지 정확도 향상이 장착되어 있습니다.

ABB IMHSS03은 복조기 게인을 자동으로 조정하여 시운전 프로세스를 단순화하고 제어 루프의 응답 속도를 향상시킬 수 있습니다.

ABB IMHSS03은 중복 LVDT 인터페이스 (AC 또는 DC LVDT와 호환) 및 중복 서보 밸브 출력 (동시에 작동하는 듀얼 밸브 옵션 또는 기본/대기 모드 옵션)을 지원하여 시스템 신뢰성을 향상시킵니다.

ABB IMHSS03은 디지털 입력 및 디지털 출력 기능을 갖춘 4-20MA 또는 20-160MA 출력을 지원하는 I/H 컨버터 인터페이스를 제공합니다.

ABB IMHSS03은 패널 LED 표시기를 통해 작동 상태 (정상, 교정, 결함 등)를 표시하고 하드웨어 결함을 감지하기위한 진단 테스트를 지원하며 기능 코드를 통해 오류 정보를보고 할 수 있습니다.

원리를 사용한 제품

ABB IMHSS03 다기능 프로세서 모듈 및 주파수 카운터 모듈과 함께 터빈 속도 제어를위한 폐쇄 루프 시스템을 형성합니다. 작업 원칙은 다음과 같습니다.

명령 전송 : MFP 모듈은 설정 터빈 속도 목표 값을 기반으로 I/O 확장 버스를 통해 위치 명령을 IMHSS03 모듈로 보냅니다.

구동 출력 : 명령을 수신 한 후 IMHSS03은 D/A 변환기를 통해 디지털 명령을 아날로그 신호로 변환하고 서보 밸브 또는 I/H 컨버터를 구동하고 유압 액츄에이터를 제어하여 스로틀 밸브 개구부를 조정합니다.

피드백 탐지 : LVDT는 유압 액추에이터의 위치를 ​​측정하여 위치에 비례하는 차동 전압을 생성합니다. IMHSS03은이를 복조기 및 A/D 컨버터를 통해 디지털 신호로 변환하여 MFP로 다시 공급합니다.

속도 조절 : FCS 모듈은 터빈 샤프트의 자기 센서에서 펄스를 계산하여 터빈 속도를 측정하고 데이터를 MFP로 보냅니다. MFP는 속도 피드백과 목표 값 사이의 편차에 따라 IMHSS03으로 전송 된 위치 명령을 조정하여 폐 루프 제어 시스템을 형성합니다.

제품 매개 변수

다음은 ABB IMHSS03 유압 서보 모듈에 대한 것입니다.

LVDT 입력 (2 차) :

4 아날로그 입력, 2 세트의 LVDT 2 차 (세트 당 2 차), 24VPP, ± 7V 공통 모드 전압, 10kΩ 차동 입력 임피던스.

LVDT 출력 (1 차 여기) :

2 아날로그 출력, 주파수 400Hz-15kHz, 전압 2.1-18VPP (최소 임피던스 15-120Ω에 해당).

서보 밸브 출력 :

4 개의 아날로그 출력 (2 개의 중복기), 현재 ± 8- ± 64MA (최대 코일 임피던스 750-93Ω에 해당).

I/H 컨버터 출력 :

1 아날로그 출력, 4-20 MA (최대 임피던스 300 Ω) 또는 20-160 MA (최대 임피던스 15 Ω).

디지털 입력 :

3 광학적으로 분리 된 입력 (250 VDC), 전도 전압 ≥18 VDC, 순방향 전류 2.8 MA (공칭).

디지털 출력 :

1 광학적으로 분리 된 오픈-수집기 출력 (250 VDC), 전도 전압 2.4 VDC (현재 250 MA), 컷오프 전압 24 VDC (누설 전류 10 μA).
