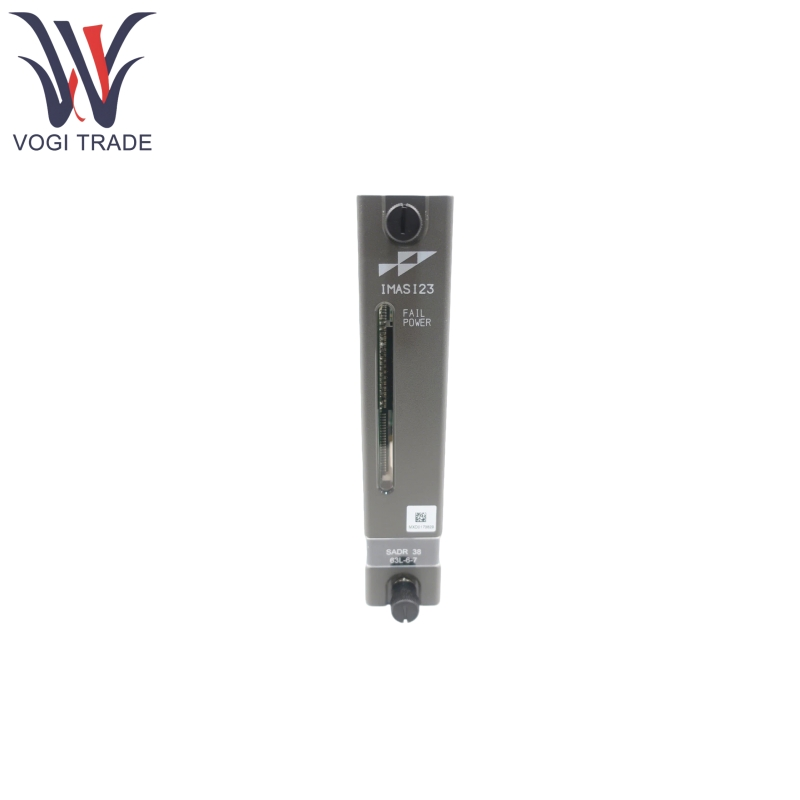

ABB IMASI23

제품 기능

ABB IMASI23은 다중 신호 호환성을 가지며, J, K, T, E, R 및 S를 포함한 12 가지 유형의 열전대 및 -100mV ~ 100mV, PT100 및 CU50과 같은 RTD 센서 범위의 밀리 볼트 신호를 지원합니다.

ABB IMASI23은 24 비트 해상도를 특징으로하여 신호 변환 정확도, 채널 분리 (250V DC/VRM) 및 개방 회로 감지 기능을 보장하여 간섭 저항을 향상시킵니다.

ABB IMASI23은 구성 요소 노화 및 온도 드리프트를 보상하는 자동 교정 메커니즘을 통합하여 사용자 개입이 필요하지 않습니다.

ABB IMASI23은 열전대 입력에 대한 자동 콜드 접합 온도 보상을 지원하여 온도 측정 정확도를 향상시킵니다. 시스템이 실행되는 동안 모듈을 교체하여 다운 타임을 최소화 할 수 있습니다.

원리를 사용한 제품

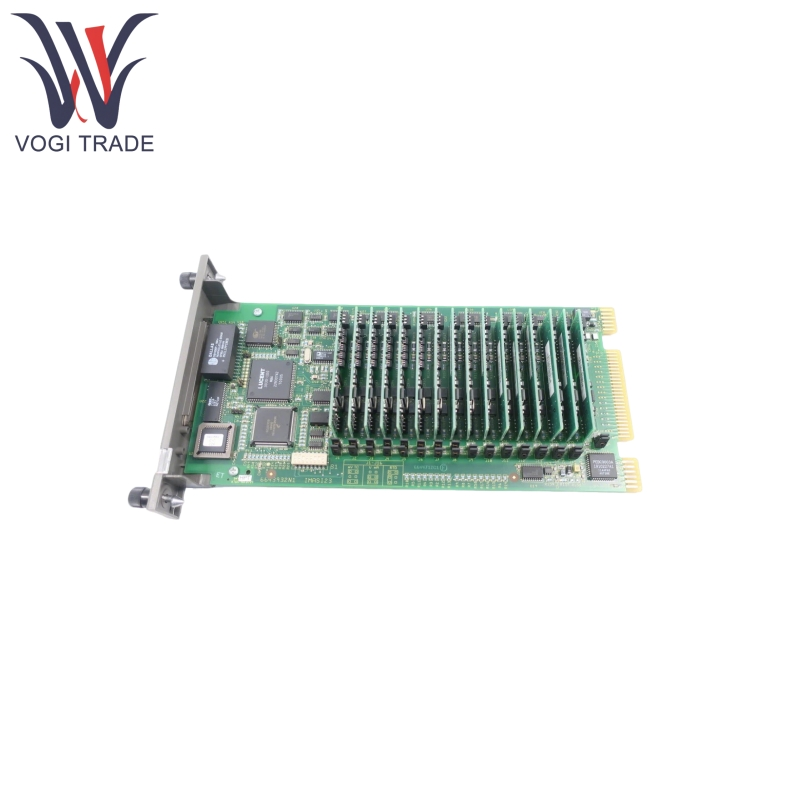

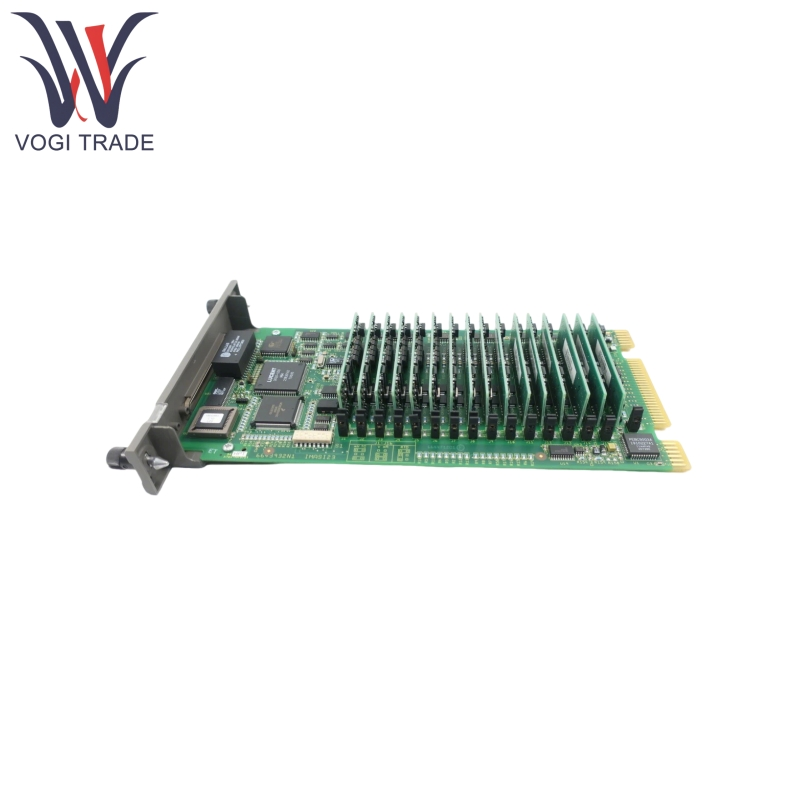

ABB IMASI23은 신호 입력 및 전원 공급 장치를 위해 3 개의 에지 커넥터를 사용합니다.

P1 : 5V DC 전원 공급 장치에 연결합니다.

P2 : I/O 확장 버스를 통해 컨트롤러와 통신합니다.

P3 : 터미널 유닛으로부터 필드 신호를 수신하여 3 와이어 RTD 및 열전대의 직접 연결을 지원합니다.

각 채널은 입력 유형 및 범위에 대해 독립적으로 구성 할 수 있습니다. 신호는 24 비트 A/D 컨버터를 통해 변환되고 선형화 알고리즘 (예 : RTD 비선형 보정)을 통해 출력 엔지니어링 단위 값으로 처리 된 후 논리적 운영 및 제어 결정을 위해 컨트롤러로 전송됩니다.

PROODCT 매개 변수

다음 세부 사항은 ABB IMASI23 아날로그 입력 모듈에 대한 것입니다.

공급 전압 : 5V DC (일반적으로 500MA, 최대 750mA).

입력 범위 :

열전대 : 여러 유형을지지합니다 (예 : k : -200 ° C ~ 1372 ° C).

밀리 볼트 : -100MV ~ 100MV.

RTD : PT100 (0 ° C ~ 600 ° C), CU50 (-50 ° C ~ 150 ° C).

변환 시간 : 180ms (16 개의 채널 모두).

정확도 : ± 0.05% (입력 유형에 따라 일반적인 값).

전자기 호환성 : EN 61000-4-2 (ESD ± 8kV 공기 배출)와 같은 표준을 준수합니다.

수술 환경 : 온도 0 ° C ~ 70 ° C, 습도 5% -95% (비 냉정), 고도 ≤3000 미터.
