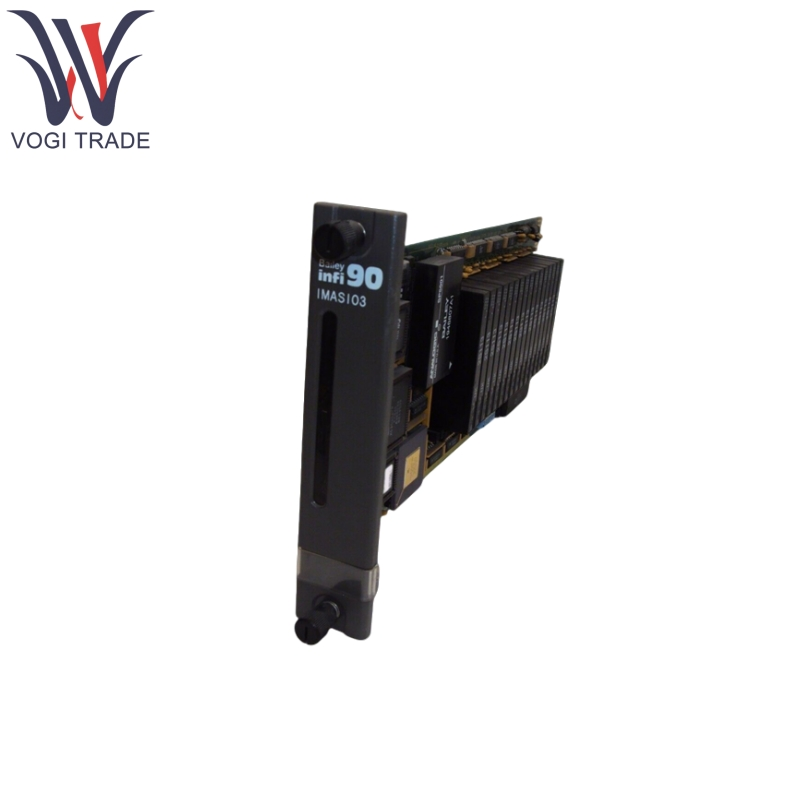

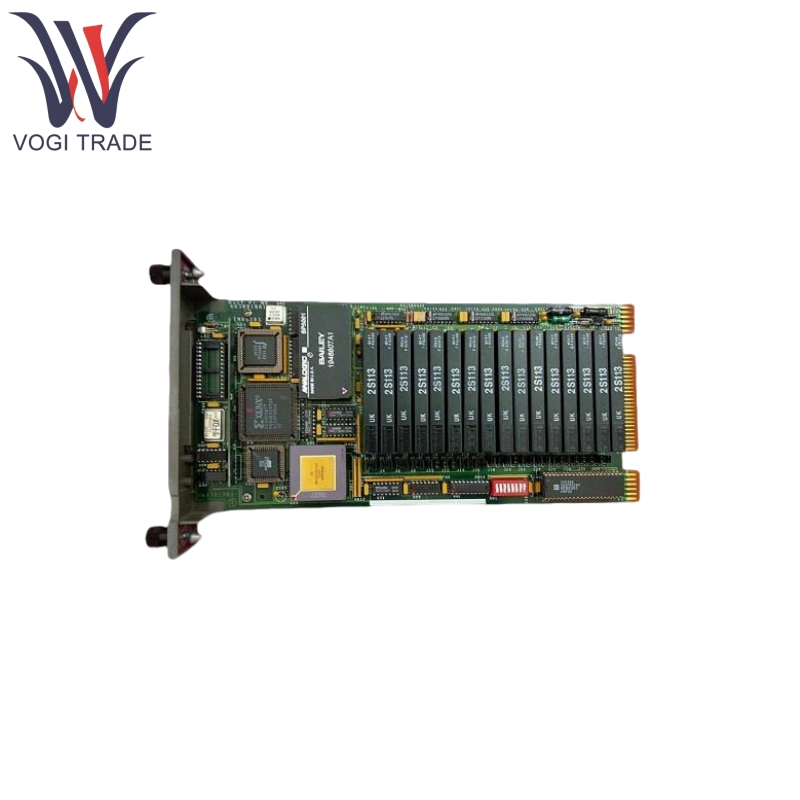

ABB IMASI03

제품 기능

ABB IMASI03은 ± 0.1%의 판독 정확도와 16 비트 해상도를 지원하여 미세한 신호 변경의 정확한 캡처를 가능하게하여 정밀 제어 응용 프로그램에 이상적입니다.

ABB IMASI03은 입력 신호 범위를 기반으로 증폭 계수를 자동으로 조정하여 신호 대 잡음비를 최적화하는 내장 프로그래밍 가능한 게인 증폭기를 특징으로합니다.

ABB IMASI03은 -10V ~ +10V 전압, 0 ~ 20MA/4 ~ 20MA 전류 및 RTD 온도 센서 (예 : PT100, CU50)를 포함한 다양한 신호 유형을 지원합니다.

ABB IMASI03에는 신호 안정성을 보장하기위한 오픈 회로 감지 및 저음 채널 전압 기준이 포함됩니다.

ABB IMASI03은 1500V DC 전기 분리, 제어 시스템에서 필드 신호를 분리하고 전자기 간섭 및 서지 영향을 효과적으로 저항합니다.

각 채널에는 LED 상태 표시기가 장착되어있어 신호 유효성 및 모듈 운영 상태의 실시간 표시를 제공합니다. ABB IMASI03은 핫 스왑 핑을 지원하여 시스템 가동 중지 시간없이 유지 보수를 허용하여 시스템 가동 중지 시간을 줄입니다.

원리를 사용한 제품

ABB IMASI03은 3 개의 카드 에지 커넥터 (P1, P2, P3)를 통해 신호 상호 작용을 가능하게합니다.

P1 인터페이스 : 필드 센서의 24V DC 전원 공급 장치 및 아날로그 신호에 연결합니다.

P2 인터페이스 : Main Controller와의 양방향 데이터 통신을 위해 Infi 90 확장 버스에 연결하여 ADC 및 진단 정보로 변환 된 디지털 신호를 전송합니다.

P3 인터페이스 : 확장 모듈 간의 계단식 통신에 사용됩니다.

워크 플로는 다음과 같습니다.

필드 아날로그 신호는 P1 인터페이스를 통해 입력되고 프로그래밍 가능한 게인 증폭기에 의해 진폭으로 조정됩니다.

16 비트 ADC 변환기는 아날로그 신호를 읽기의 ± 0.1%의 정밀도로 디지털 값으로 변환합니다.

디지털 신호는 P2 인터페이스를 통해 MFP 모듈로 전송되는데, 여기서 제어 시스템은 논리적 작업 및 폐 루프 제어를 수행합니다.

모듈은 채널 상태를 지속적으로 모니터링하고 LED 표시등 및 진단 프로토콜을 통해 호스트 컴퓨터에 피드백을 제공합니다.

제품 매개 변수

다음은 ABB IMASI03 아날로그 입력 슬레이브 모듈에 대한 것입니다.
