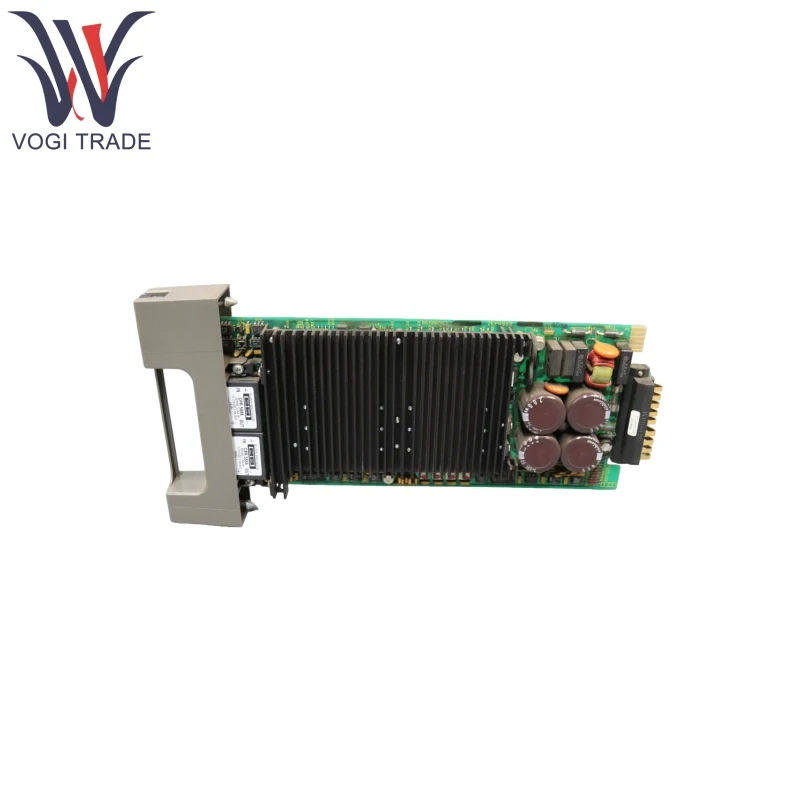

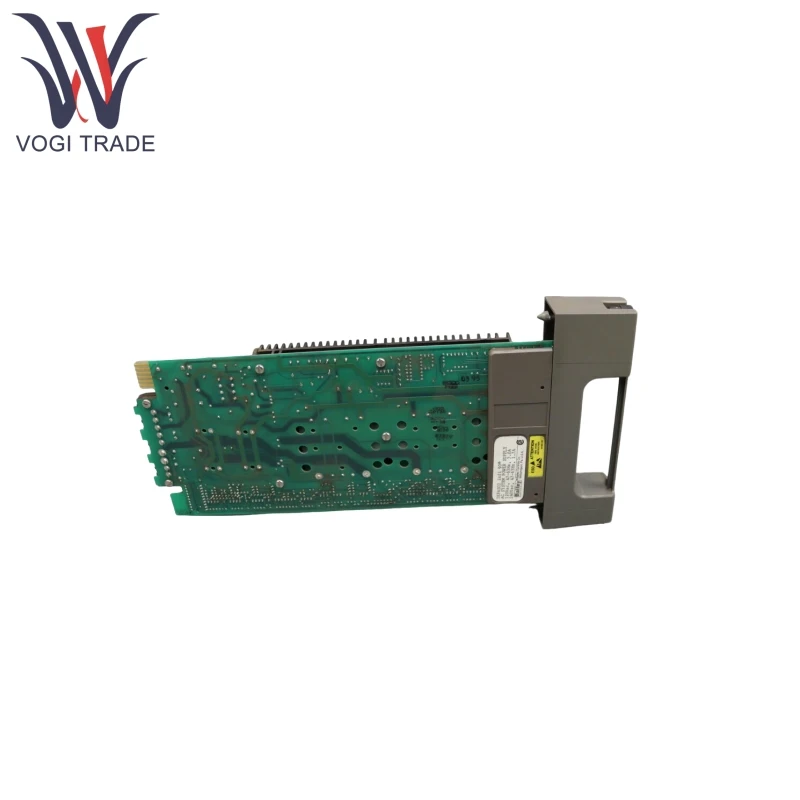

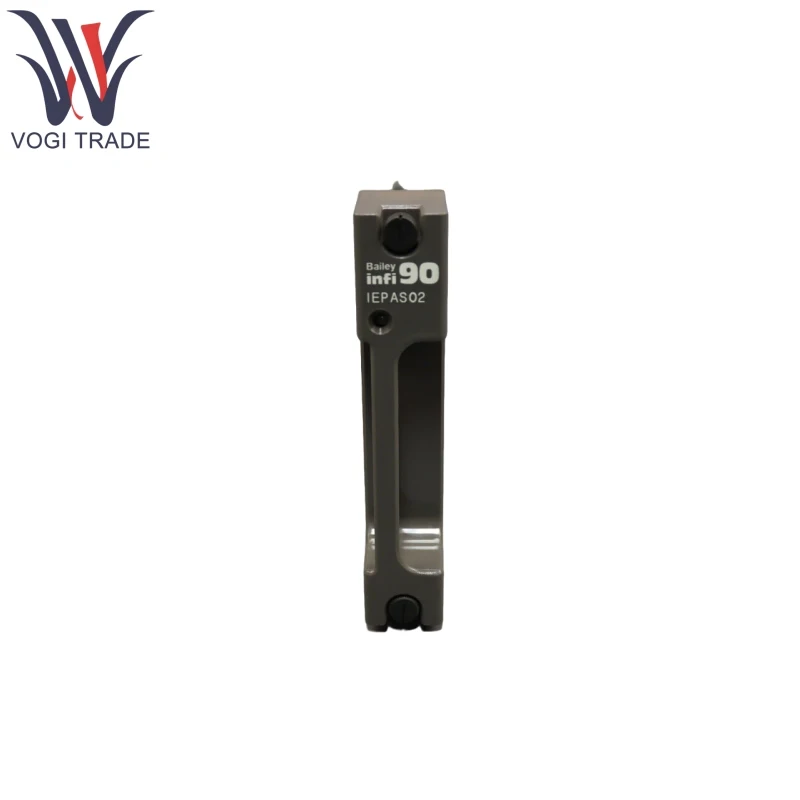

ABB IEPAS02

제품 기능

ABB IEPAS02는 산업 등급 구성 요소와 중복 회로 설계를 사용하여 N+1 중복 구성을 지원하여 전력 그리드 변동 또는 모듈 실패 중에 지속적인 전원 공급 장치를 보장합니다.

ABB IEPAS02는 10kHz ~ 10MHz 범위에서 전자기 간섭을 억제하여 전력 순도를 보장하는 EMI 필터 회로를 통합합니다.

ABB IEPAS02는 오버로드, 단락, 과전압 및 저전압에 대한 포괄적 인 보호 기능을 제공하여 결함의 경우 출력을 자동으로 차단하고 경보 신호를 트리거합니다.

ABB IEPAS02는 온도 모니터링 기능을 특징으로하며 모듈 온도가 85 ° C를 초과하여 과열 손상을 방지 할 때 부하를 자동으로 줄이거 나 셧다운합니다.

ABB IEPAS02 전환 효율은> 85%이며 일부 모델은 92%이상을 달성하여 에너지 소비 및 운영 비용을 크게 줄입니다. 전 세계 여러 지역의 전력망 조건에 적합한 넓은 입력 전압 범위 (85-264V AC)가 있습니다.

ABB IEPAS02는 MODBUS RTU 프로토콜을 지원하여 출력 전압, 전류 및 결함 상태의 원격 모니터링을 가능하게하여 예측 유지 보수를 용이하게합니다. 핫 스왑을 지원하여 종료없이 유지 보수를 허용합니다.

원리를 사용한 제품

ABB IEPAS02는 다단계 변환 회로를 통해 전력 변환을 달성합니다.

입력 필터링 : LC 필터를 사용하여 그리드 노이즈와 서지를 억제합니다.

AC/DC 정류 : 브리지 정류기를 사용하여 AC 전원을 DC 전원으로 변환합니다.

DC/DC 조절 : PWM 컨트롤러 및 고주파 변압기를 사용하여 여러 DC 전압 출력을 달성하며 최대 ± 1%의 정확도를 달성합니다.

중복성 및 보호 : 중복 모듈이 병렬로 작동하면 다이오드 또는 컨트롤러를 통해로드 밸런싱이 달성됩니다. 고장의 경우 시스템이 자동으로 대기 모듈로 전환됩니다.

제품 매개 변수

다음은 ABB IEPAS02 전원 모듈에 대한 것입니다.
