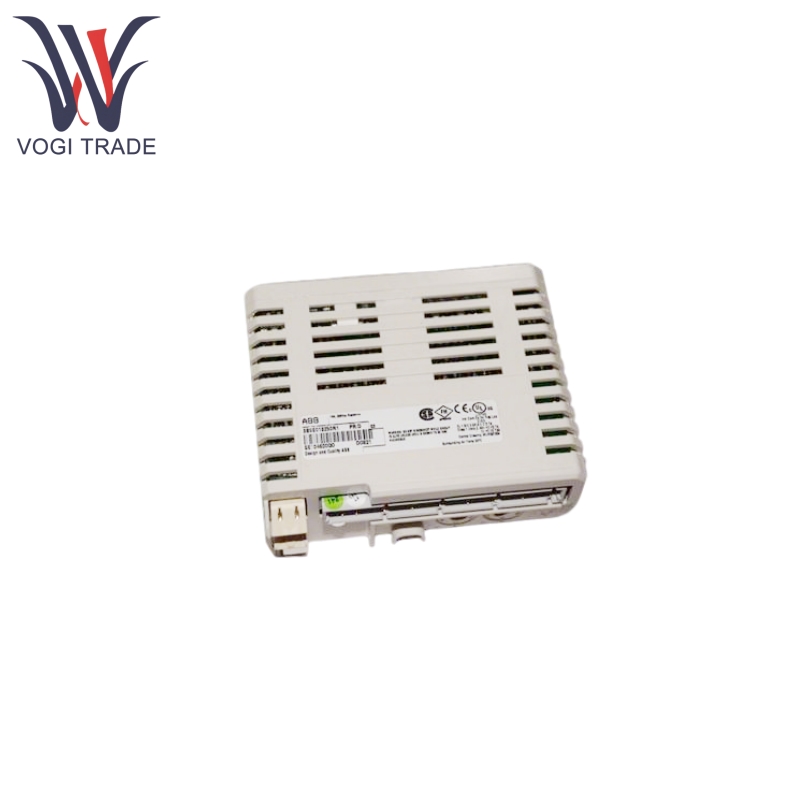

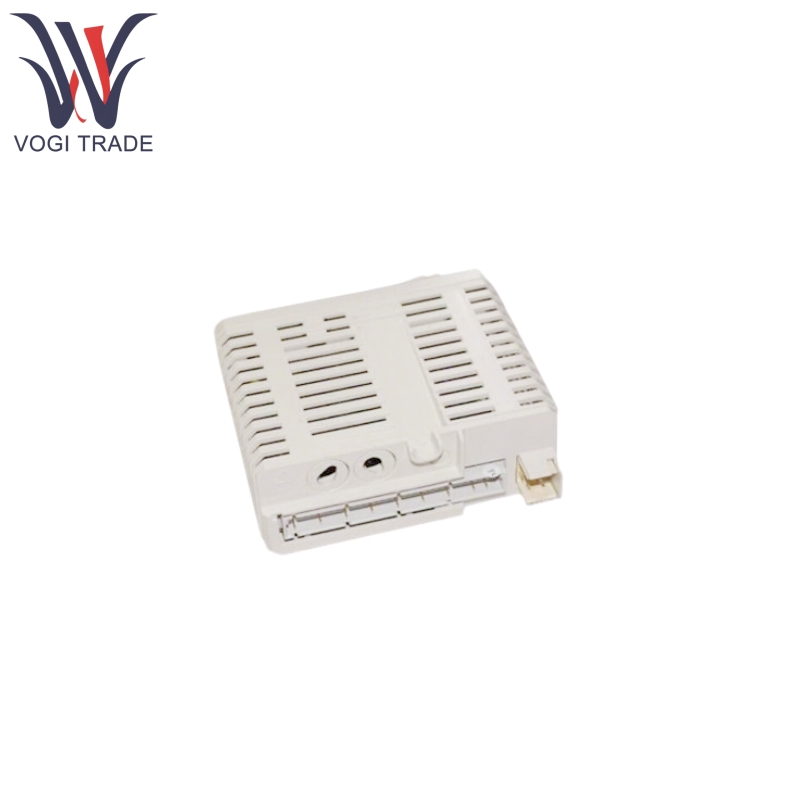

ABB DO821 3BSE013250R1

브랜드 : ABB
설명 : 디지털 출력 모듈
조건 : 새로운 브랜드
인증서 : COO 테스트 보고서 보증서
보증 : 1 년
재고 수량 : 6
지불 기간 : T/T
배송 항구 : Shenzhen
ABB DO821 3BSE013250R1은 S800 I/O에 적합한 8 채널 230V AC/DC 릴레이 (정상적으로 폐쇄 된 NC) 출력 모듈입니다. 최대 출력 전압은 250V AC이며 최대 연속 출력 전류는 3A입니다. 모든 출력은 개별적으로 분리되며 각 출력 채널은 광학적 분리 장벽, 출력 상태 표시기 LED, 릴레이 드라이버, 릴레이 및 EMC 보호 구성 요소로 구성됩니다.

문의 보내기

제품 설명

제조	씨줄
모델 번호	DO821
주문 번호	3BSE013250R1
목록	S800 I/O
원산지 국가	스위스
HS 코드	8543709990
차원	12104cm
무게	0.2kg

제품 기능

ABB DO821 3BSE013250R1은 8 230V AC/DC 릴레이가 정상적으로 닫힌 (NC) 출력 채널을 특징으로하며 8 개의 채널이 모두 분리되어 있습니다.

ABB DO821 3BSE013250R1에는 출력 상태를 표시하는 출력 상태 표시기가 포함되어 있습니다.

OSP 기능이 장착 된 ABB DO821은 오류가 감지 될 때 출력을 사전 정의 상태로 설정할 수 있습니다.

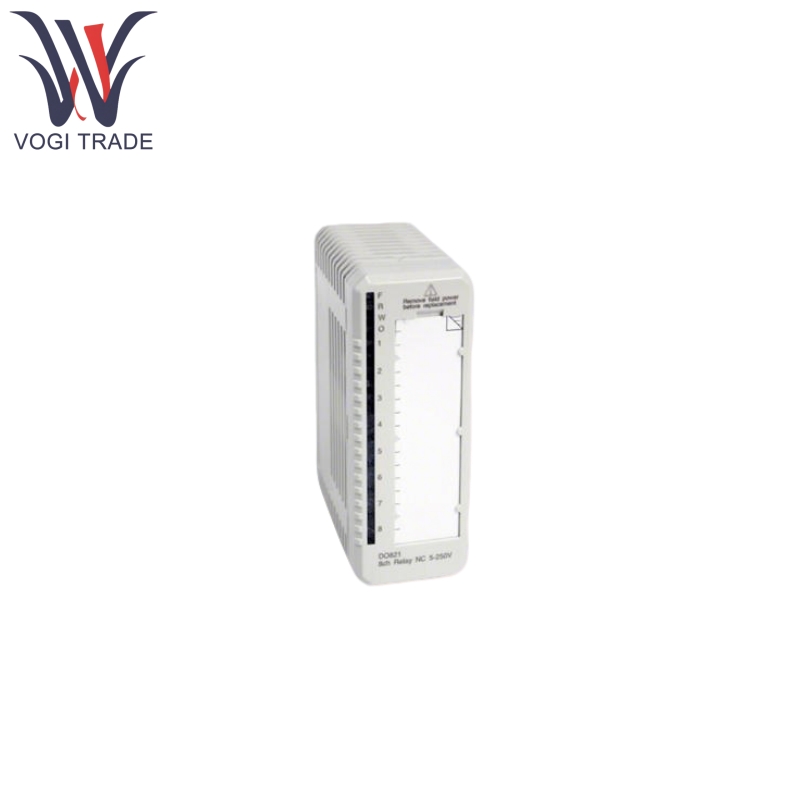

ABB DO821 3BSE013250R1에는 F (결함), R (실행), W (경고), O (SP) 및 채널 1-8을 포함한 전면 패널 LED 표시기가 있습니다.

ABB DO821 3BSE013250R1에는 24/12V 릴레이 전원 변환기 모니터링 기능이있어 모듈 오류, 모듈 경고, 채널 오류 등에 대한 모니터링 상태 표시기를 제공합니다.

원리를 사용한 제품

ABB DO821 3BSE013250R1 디지털 출력 모듈은 ModuleBus를 통해 제어 신호를 수신합니다. 각 출력 채널은 시스템 안전을 보장하기 위해 광학 분리 장벽을 통해 다른 부품으로부터 전기적으로 분리됩니다. 릴레이 드라이버는 제어 신호에 따라 릴레이를 활성화하여 외부 장치의 ON/OFF 상태를 제어합니다.

출력 상태 표시기 LED는 각 채널의 실시간 작동 상태를 표시합니다. 오류가 감지되면 OSP 함수는 출력을 미리 정해진 상태로 설정하고 경고 LED가 조명됩니다. 오류 신호는 ModuleBus를 통해 읽을 수 있으며 사용자는 매개 변수를 통해 릴레이 전원 전압 모니터링 기능을 활성화 또는 비활성화 할 수 있습니다.

제품 매개 변수

다음은 ABB DO821 3BSE013250R1 디지털 출력 모듈 디테일입니다.

신호 사양 : 230V AC/DC (5-250V AC/DC), 3A

격리 : 채널과 회로 공통에서 개별적으로 분리

전류 제한 : MTU에 의해 현재 제한 될 수 있습니다

최대 필드 케이블 길이 : 600 미터 (656 야드)

정격 절연 전압 : 250V

유전체 시험 전압 : 2000V AC

전력 소실 : 유형. 2.9W

현재 소비 :

+5V ModuleBus : 60MA

+24V ModuleBus : 140ma
