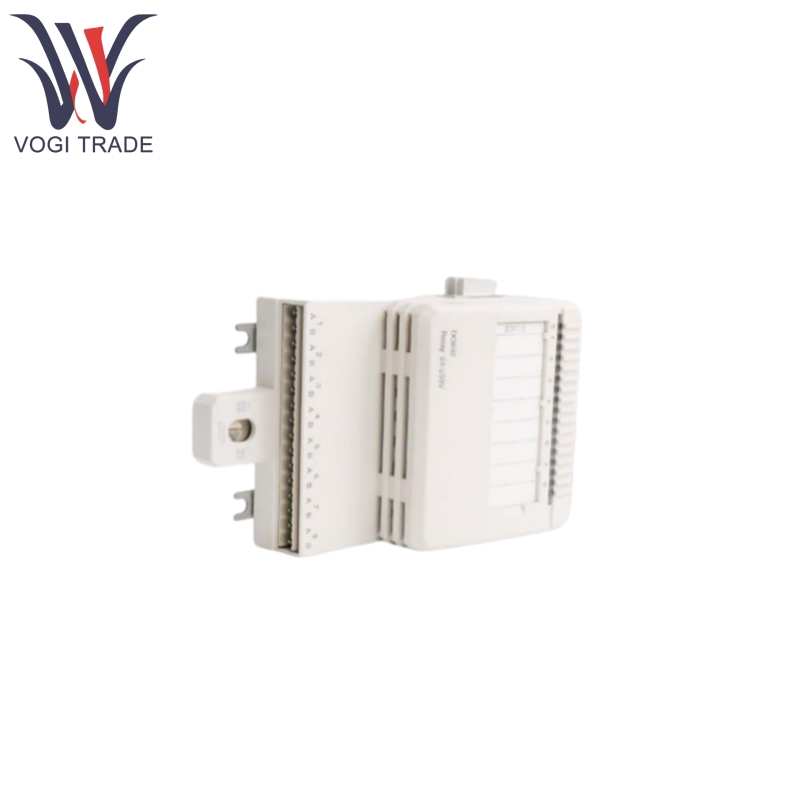

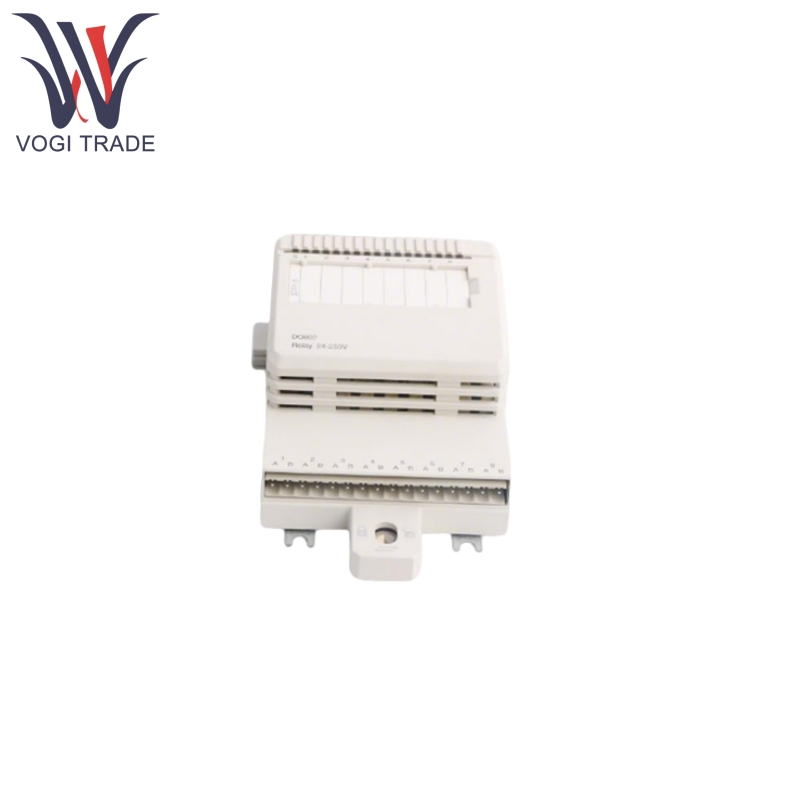

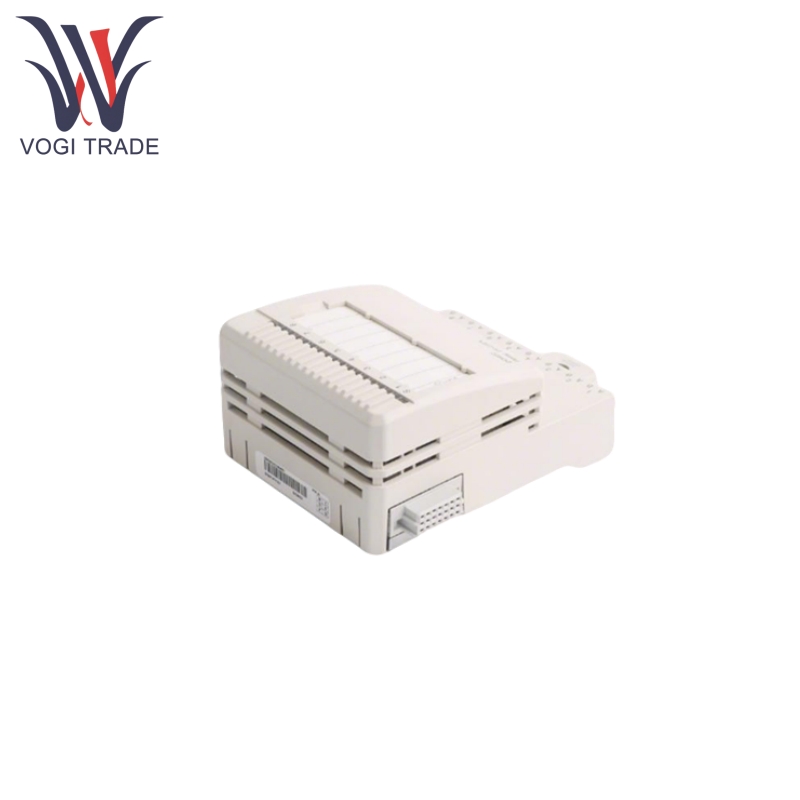

ABB DO801 3BSE020510R1

제품 기능

ABB DO801 3BSE020510R1은 현재 소스 신호를 지원하는 16 개의 독립적 인 디지털 출력 채널을 특징으로하며, 각 채널은 액추에이터 (예 : 밸브, 모터 컨택 터)를 독립적으로 제어 할 수 있으며, 채널 간의 간섭을 보장하고 여러 장치의 병렬 제어 요구 사항을 충족시킬 수 있습니다.

PNP/NPN 제어 로직과 호환되며 소프트웨어 또는 하드웨어 딥 스위치를 통해 출력 모드를 전환 할 수 있습니다.

각 채널에는 모듈 손상을 방지하기 위해 단락의 경우 출력을 자동으로 차단하는 과전류 보호 회로가 내장되어 있습니다. 채널 분리 전압은 50V이고, 시스템-지상 분리는 500V AC이며, EMC (Electromagnetic Interference) 저항이 강하므로 간섭이 강한 산업 환경에 적합합니다.

출력 상태를 실시간으로 표시 할 수 있습니다 ( "ON"은 전도를 나타내며, "OFF"는 단절을 나타냅니다) 현장 디버깅 및 결함 진단을 용이하게합니다.

전원 공급 장치 전압, 채널 오버로드/단락 조건을 모니터링하고 백플레인 버스를 통해 컨트롤러로 경보 신호를 보냅니다.

핫 스웨이 기능을 지원하여 시스템 종료없이 모듈 교체를 허용하고 유지 보수 가동 중지 시간을 줄이고 장비 가용성을 향상시킵니다.

19.2-28.8V DC (일반 24V DC)의 전압 범위에서 작동하여 산업 환경의 전력 변동에 적응하여 안정적인 출력을 보장합니다.

릴레이 출력 및 트랜지스터 출력 (예를 들어, DO801-R은 릴레이 유형, DO801-T는 트랜지스터 유형)을 지원합니다.

릴레이 출력 : 고전류 장치를 구동하고 건식 접촉 신호를 지원합니다.

트랜지스터 출력 : 응답 속도가 빠른 저전류 장치를 구동합니다.

원리를 사용한 제품

ABB DO801은 S800 I/O 백플레인 버스 또는 Profibus DP 프로토콜을 통해 컨트롤러로부터 디지털 명령을받을 수 있습니다.

ABB DO801은 디지털 명령을 해당 스위치 신호로 변환 할 수 있습니다 (릴레이 에너지/디 에너지 화 또는 트랜지스터 켜기/끄기).

ABB DO801은 단자를 통해 필드 장치 (솔레노이드 밸브, 컨택 터 코일)에 연결하여 장치 작동을 제어 할 수 있습니다.

ABB DO801은 출력 채널의 상태를 실시간으로 모니터링하고 상태 정보를 컨트롤러로 전송하여 폐 루프 제어 시스템을 형성 할 수 있습니다.

제품 응용 프로그램

ABB DO801은 공작 기계 스핀들, 컨베이어 벨트 모터 및 공압 클램프 스위치의 시작 및 정지를 제어하여 자동화 된 생산 라인에서 프로세스의 연동을 달성 할 수 있습니다.

ABB DO801은 피드 밸브와 반응 케틀의 교반기 모터 컨택U를 구동하고 센서와 협력하여 배치 생산의 정확한 제어를 달성 할 수 있습니다.

ABB DO801은 회로 차단기의 개방 및 폐쇄 및 냉각 팬의 시작 및 정지를 제어하고 장비 작동 상태를 모니터링하며 전원 시스템의 안정성을 보장 할 수 있습니다.

ABB DO801은 워터 펌프 및 솔레노이드 밸브의 온/오프를 제어하고, 물 흐름 방향 및 유량을 조정하며, 폐수 처리 공정의 자동화를 달성 할 수 있습니다.

ABB DO801은 에어컨 장치, 조명 시스템 및 액세스 제어 잠금 장치의 온/오프를 제어하여 건물 에너지 관리를 최적화 할 수 있습니다.

제품 매개 변수

다음은 ABB DO801 3BSE020510R1 디지털 출력 모듈 디테일입니다.
