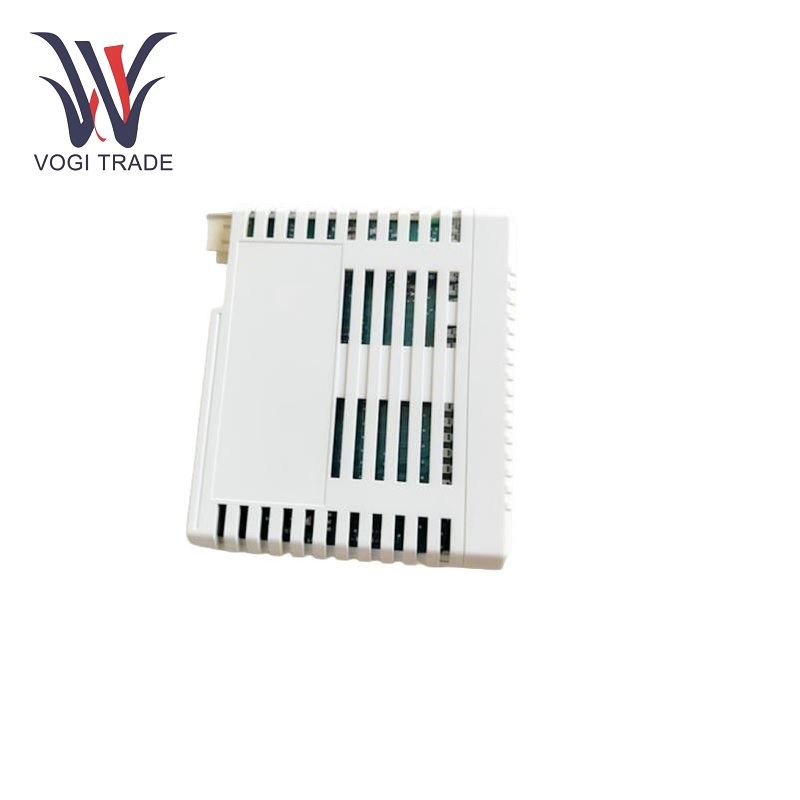

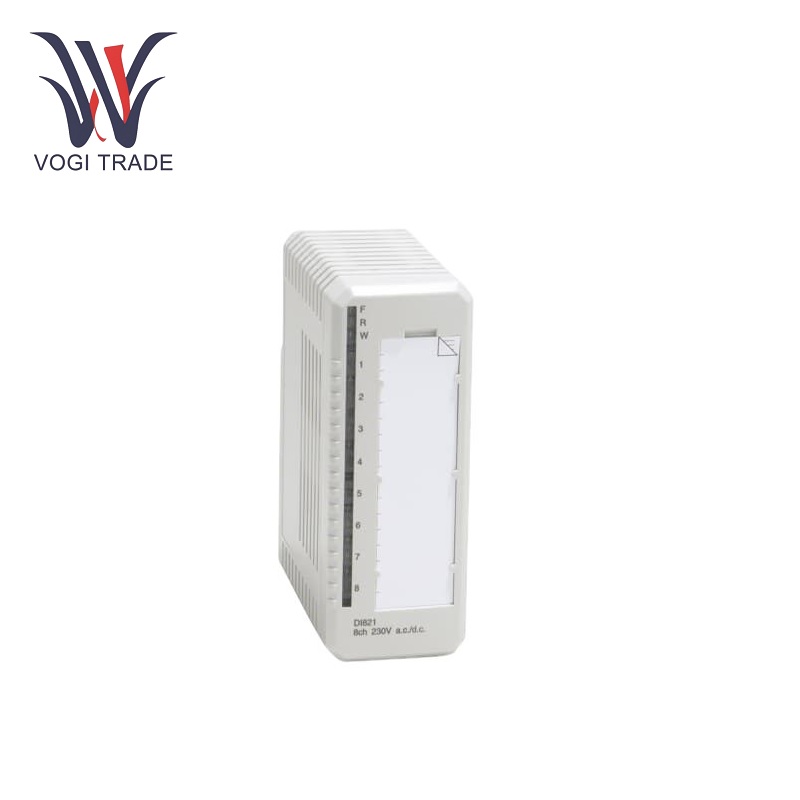

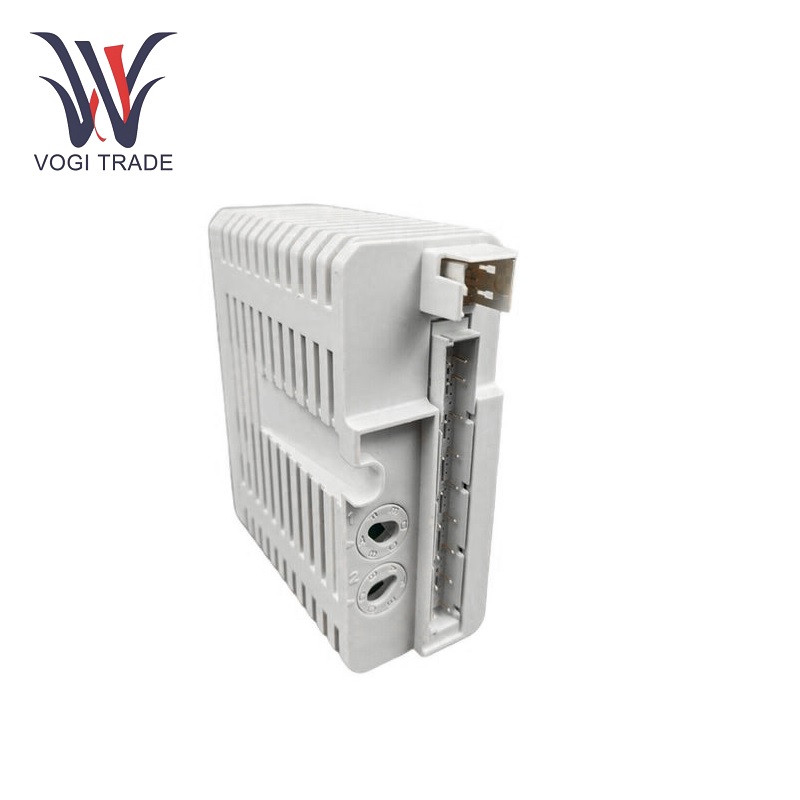

ABB DI821

작동 매개변수

채널 및 전압:ABB DI821은 8채널, 230V AC/DC 디지털 입력 모듈입니다. 입력 전압 범위는 164V ~ 264V(AC)이고, 입력 전류는 11mA(230V AC)입니다. 입력 DC 전압 범위는 175~275V이고, 입력 전류는 220V DC에서 1.6mA입니다.

입력 임피던스:AC 입력 임피던스는 21kΩ이고 DC 입력 임피던스는 134kΩ입니다.

격리:입력은 높은 신뢰성과 잡음 내성을 위해 트랜잭션에 의해 격리됩니다.

디지털 필터 시간:2, 4, 8 또는 16밀리초(선택 가능)

입력 주파수 범위:입력 주파수 범위는 47~63Hz입니다.

사람:MTU는 센서 전류 전력을 제한할 수 있습니다.

최대 필드 케이블 길이:200m(219야드)/100pF/m(AC); 600m(656야드)(DC).

정격 절연전압 및 절연 테스트 전압:정격 절연 전압은 250V, 절연 테스트 전압은 2000V AC입니다.

전력 소비:공칭 전력 손실은 2.8W입니다.

작동 온도:0 ~ +55°C; 보관 온도: -40 ~ +70 °C; 상대 습도: 5~95% 비응축.

제품특징

8채널 120V AC/DC 입력:ABB DI821을 사용하면 여러 디지털 입력 신호를 동시에 처리할 수 있습니다.

사이의 격리 i개별 채널:모든 입력 채널은 채널 간에 발생할 수 있는 간섭을 제거하고 정확하고 안정적인 입력 신호를 제공하기 위해 서로 상당히 격리되어 있습니다.

전압 모니터링:S1은 S2 S4에 대한 전압 모니터링 입력으로 사용될 수 있으며, S8은 S5 S7에 대한 전압 모니터링 입력으로 사용될 수 있습니다. 채널 1 또는 8의 전압이 사라지면 오류 입력이 활성화되고 경고 LED가 깜박입니다. 오류 신호는 모듈 버스에서 읽을 수 있습니다.

입력 상태 표시기:각 입력 채널에는 입력 상태를 시각적으로 확인할 수 있는 입력 상태 표시 LED가 있습니다.

신호 필터링: 실리콘 자체에는 입력 신호의 잡음이나 간섭을 제거하여 신호 품질을 향상시킬 수 있는 아날로그 필터(6밀리초의 응답 시간)가 있습니다.

적용 범위

조작:ABB DI821은 공작물 감지, 액추에이터 배치, 안전 장치 상태 등 생산 라인에서 사용되는 다양한 센서, 스위치 및 기타 디지털 입력 장치의 상태를 모니터링하는 데 사용됩니다.

프로세스 제어:프로세스 제어 애플리케이션에서 ABB DI821은 온도, 압력, 유량 스위치 등과 같은 프로세스 매개변수를 모니터링하고 제어 시스템에 입력 신호를 제공하여 프로세스가 제대로 작동하는지 확인할 수 있습니다.

발전 및 배전:ABB DI821은 발전소 및 변전소의 회로 차단기 및 계전기와 같은 전기 장비의 상태를 모니터링하고 전력 시스템의 원격 모니터링 및 제어를 실현하는 데 사용할 수 있습니다.

빌딩 자동화 지능형 관리:빌딩 자동화 시스템에서는 문, 창문, 조명 등과 같은 장비의 상태를 모니터링하여 건물의 지능형 제어를 실현하는 데 사용할 수 있습니다.
