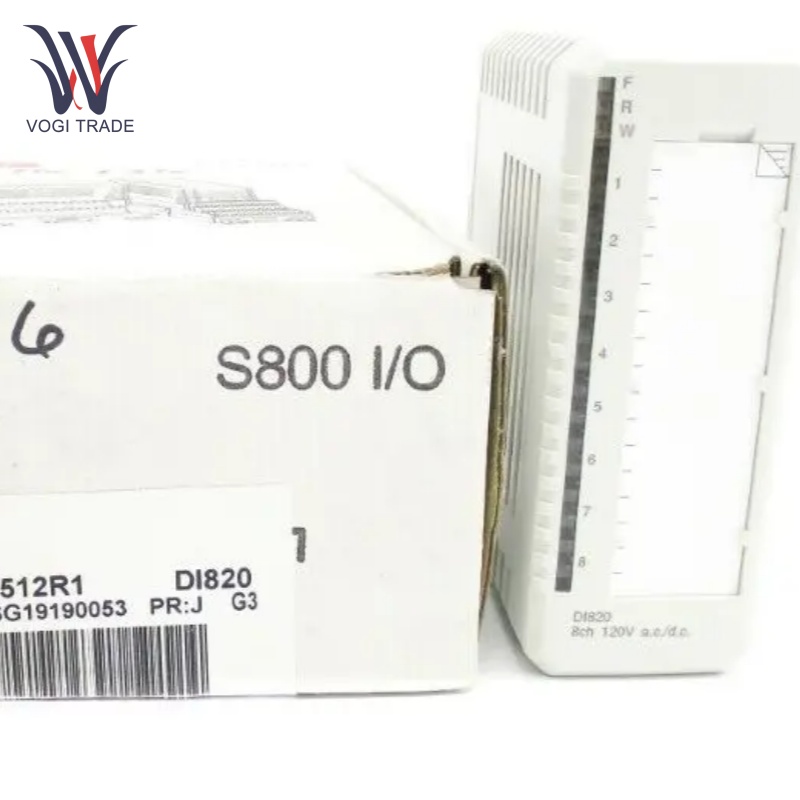

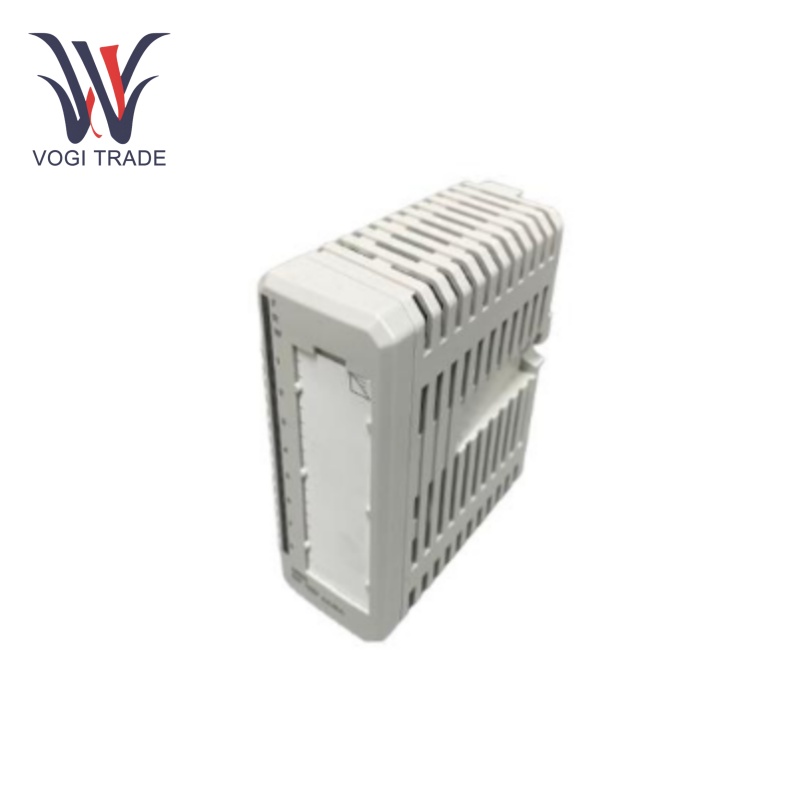

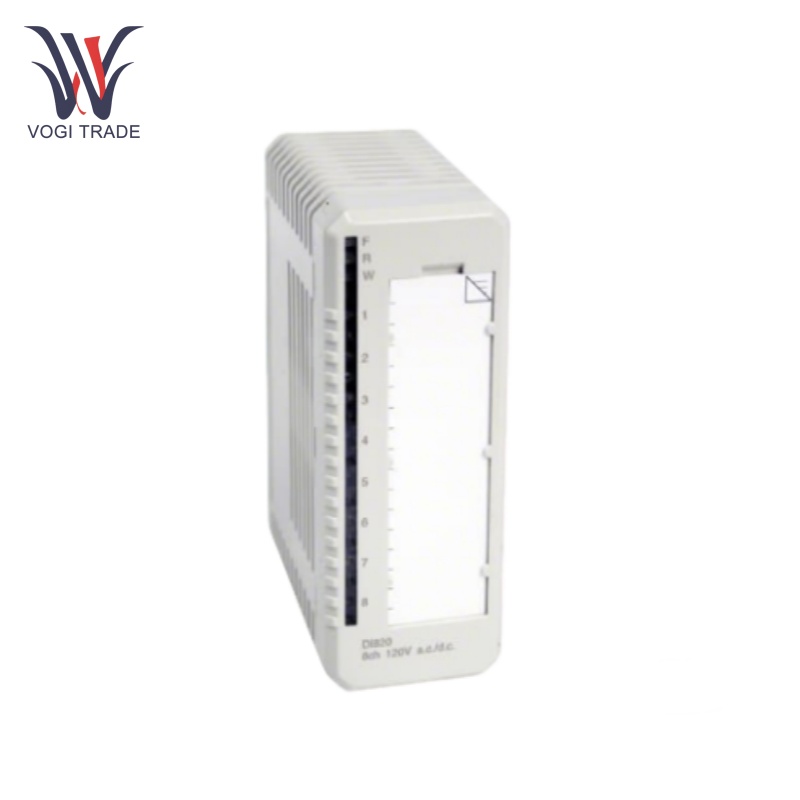

ABB DI820

작동 매개 변수

전력 소산: 일반적으로 2.8 W.

필터 시간 :필터 시간은 선택 가능하며 2, 4, 8 또는 16ms로 설정할 수 있습니다.

현재 소비 :+5V 모듈 버스는 50 MA를 소비하고 +24V 모듈 버스와 +24V 외부에는 현재 소비가 0입니다.

작동 온도: 0 ~ +55 ° C

입력 채널 :8 디지털 입력 채널.

AC 입력 전압 범위:120 v ac에서 입력 전류가 10mA 인 77 내지 130V.

DC 입력 범위 :110 v dc에서 입력 전류가 2.8 mA 인 75 ~ 145 V.

입력 임피던스 :AC 입력의 경우 12kΩ, DC 입력의 경우 39kΩ.

입력 주파수 범위 :47-63 Hz.

전압 감독: 채널 1과 8은 각각 채널 2–4 및 5–7의 전압 감독 입력으로 기능 할 수 있습니다.

제품 기능

확장 성: 단일 연결로 최대 8 개의 ABB DI820 단위.이 고밀도 레이아웃은 더 많은 입력을 작은 모듈에 포장하여 제어 캐비닛에 부동산을 보존합니다.

채널 분리 당 :8 채널 각각은 개별적으로 분리됩니다. 이렇게하면 한 채널에서 다른 채널로의 크로스-토크를 방지하는 데 도움이됩니다. 이는 한 채널에 공급되는 신호가 다른 채널에 영향을 미치지 않기 때문에 입력 신호를 덜 신뢰할 수 있습니다. ABB DI820은 또한 다양한 입력 소스 간의 크로스 토크 및 단락을 피하는 데 도움이됩니다.

채널 감독: 채널 1은 채널 감독 입력 채널 2-4로 사용할 수 있고 채널 8은 채널 5-7의 채널 감독 입력으로 사용될 수 있습니다. 오류 입력이 활성화되고 채널 1 또는 8에 연결된 전압이 손실되면 경고 LED가 밝아집니다. 이 기능은 필드 입력 전력에서 전력 고장 또는 비정상 전압 조건을 감지하여 입력 신호의 무결성을 보장하는 데 중요합니다.

입력 상태 표시기: 각 채널에는 상태 표시 LED가 있습니다. 각 입력의 활성 상태는 연산자와 기술자가 입력 상태를 신속하게 해석 할 수 있도록 광 방출 다이오드로 표시됩니다. 이로 인해 디버깅 및 모니터링이 더 쉬워집니다.

신호 필터린g: 모듈은 필터링 할 수 있습니다. 앞에서 설명한 것처럼 디지털 필터 시간을 조정할 수 있지만 아날로그 필터는 노이즈 감소를 제공하고 안정적인 입력 신호를 보장합니다. 전기 소음이 실제 문제가 될 수있는 산업 환경에서는 이것이 중요합니다.

디지털 신호 획득: ABB DI820은 현장 장치에서 디지털 신호를 캡처하여 처리를 위해 자동화 시스템으로 상태를 전송합니다.

설치

설치: ABB DI820은 빠르고 쉽게 설치하도록 설계되었습니다. 표준 DIN 레일에 부착 될 수 있으며, 이는 일반적으로 장비 랙 내부의 회로 차단기 및 산업 제어 장비에 사용되는 표준화 된 장착 프레임 워크입니다.

연결: ABB DI820은 연결에 표준 산업 인터페이스를 사용합니다. 모듈을 연결할 때 배선 다이어그램에 따라 배선이 올바르게 수행되는지 확인하십시오. 프로퍼 케이블 선택 및 설치는 신호 무결성을 유지하는 데 중요합니다. 전압 등급, 임피던스 및 차폐 요구 사항과 같은 요소를 고려하여 적절한 케이블 유형을 사용해야합니다.

접지: 모듈의 적절한 접지를 보장하십시오. 접지는 전기 서지로부터 모듈을 보호하고 전자기 간섭을 줄이는 데 도움이됩니다.

응용 프로그램 범위

고전압 필드 장치의 모니터링: 모듈의 전압 범위 내에서 작동하는 장치의 상태를 캡처하고 전송합니다.

안전 시스템 :안정적인 고전압 디지털 입력 모니터링이 중요한 안전 연동 및 비상 셧다운 시스템 구현.

프로세스 자동화: 다른 S800 I/O 모듈과 통합하여 포괄적 인 자동화 솔루션을 생성합니다.

문제 해결

LED 표시기: 빠른 문제 해결을 위해 각 채널의 입력 상태 LED를 사용하십시오.

오류 로그: 시스템 오류 로그 및 진단 기록 분석을 식별하고 문제를 해결합니다.

전압 감독 경고 :입력 전압 손실 감지에 대한 전압 감독 경고 LED를 주시하십시오.
