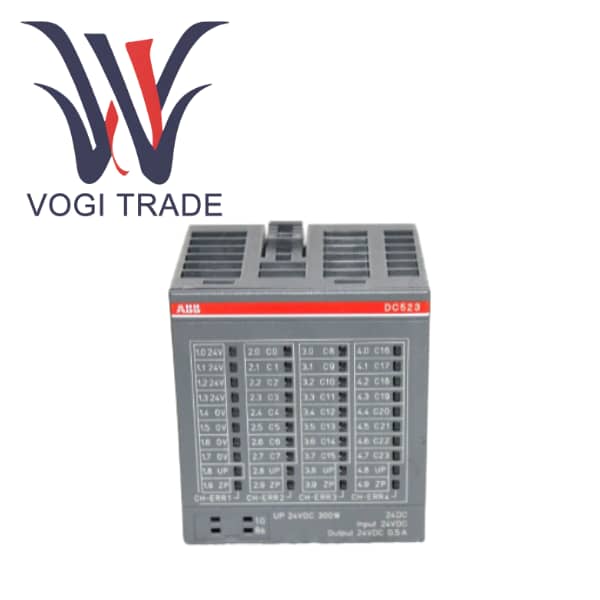

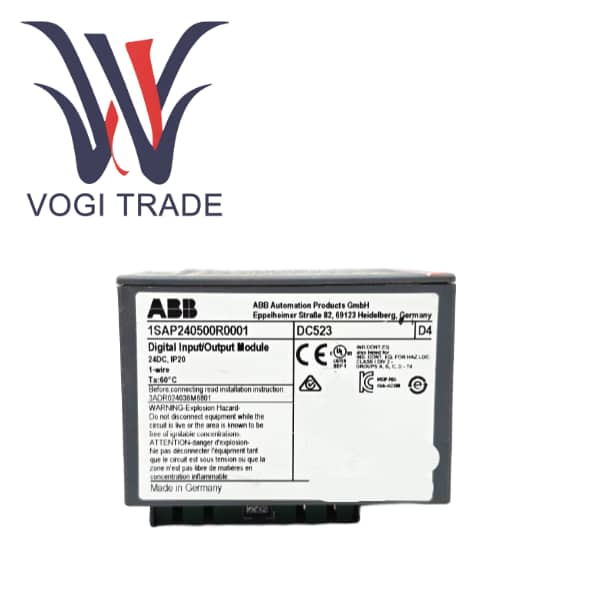

ABB DC523 1SAP240500R0001

제품개요

DC523은 ABB가 AC 500 시리즈 모듈형 PLC용으로 설계한 유연한 고밀도 디지털 입력/출력 하이브리드 모듈입니다. 1SAP240500R0001은 표준 I/O 모듈 폭 내에 24개의 독립 트랜지스터 채널을 통합합니다. 각 채널은 소프트웨어를 통해 디지털 입력 또는 디지털 출력으로 구성될 수 있으므로 모듈의 유연성과 애플리케이션 적응성이 크게 향상됩니다.

이 모듈은 ABB의 독특하고 효율적인 배선 방법인 "1-와이어" 배선 기술을 채택합니다. 기존 "2선"과 비교하여 "1선" 설계는 모든 채널의 공통 기준 전위를 모듈의 몇 가지 전용 터미널에 집중하므로 필요한 터미널 블록 수와 캐비닛 내부 배선 작업량이 크게 줄어듭니다. DC523은 24V DC 제어 시스템용으로 특별히 설계되었습니다. 각 출력 채널은 최대 0.5A의 부하 전류를 구동할 수 있습니다. 릴레이, 소형 솔레노이드 밸브, 표시등 등 일반적인 산업용 DC 부하를 제어하는 ​​데 적합합니다. 동시에 근접 스위치, 버튼, 리미트 스위치와 같은 장치로부터 24V DC 디지털 신호를 안정적으로 수집할 수 있습니다.

제품 기능적 특징

소프트웨어로 구성 가능한 하이브리드 I/O

전례 없는 유연성을 통해 1SAP240500R0001은 16개 입력 + 8개 출력 또는 24개 모두 입력 또는 출력 등 단일 프로젝트에 24개 채널을 자유롭게 결합할 수 있습니다. 이러한 유연성은 엔지니어가 하드웨어를 교체하지 않고도 프로젝트 후반 단계에서나 현장에서 실제 필요에 따라 I/O 할당을 조정할 수 있음을 의미하며, 이는 엔지니어링 효율성을 크게 향상시키고 예비 부품 비용을 절감합니다.

1선식 배선 기술

혁신적인 배선 단순화는 DC523의 가장 두드러진 특징입니다. 기존의 24채널 DI/DO 모듈에는 50개 이상의 터미널 블록이 필요할 수 있습니다. 모든 채널의 양극 및 음극 전원을 각각 4개의 단자에 집약함으로써 배선 단자 수가 절반 이상 감소되었습니다.

터미널 수가 적다는 것은 터미널 블록이 작아지고, 케이블이 짧아지고, 배선 시간이 단축되어 자재 및 인건비가 직접적으로 절감된다는 의미입니다. 동시에 연결 지점이 적을수록 오류 가능성이 낮아져 시스템의 신뢰성이 향상됩니다.

구성 가능한 입력 필터링

1SAP240500R0001은 강력한 간섭 방지 기능을 갖추고 있습니다. 8ms의 일반적인 입력 지연을 통해 기계적 접촉 지터 또는 전기적 노이즈로 인한 잘못된 신호를 효과적으로 필터링하여 입력 신호의 안정성과 신뢰성을 보장합니다. 고속 펄스 신호의 경우 응답 속도를 보장하기 위해 지연 시간을 최소로 조정할 수 있습니다.
