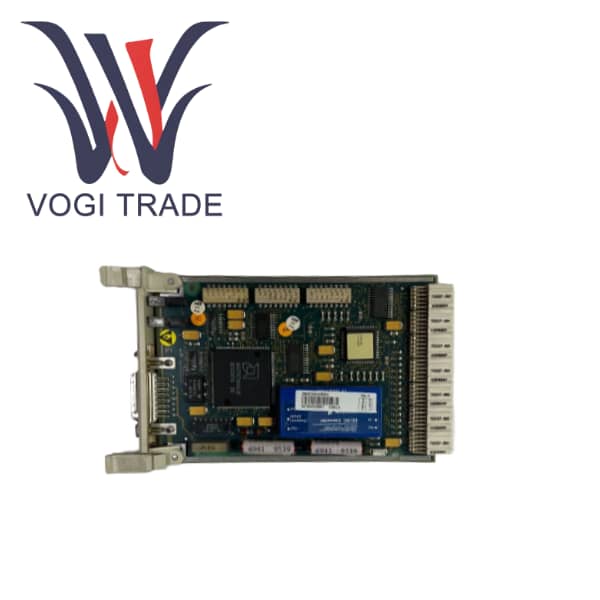

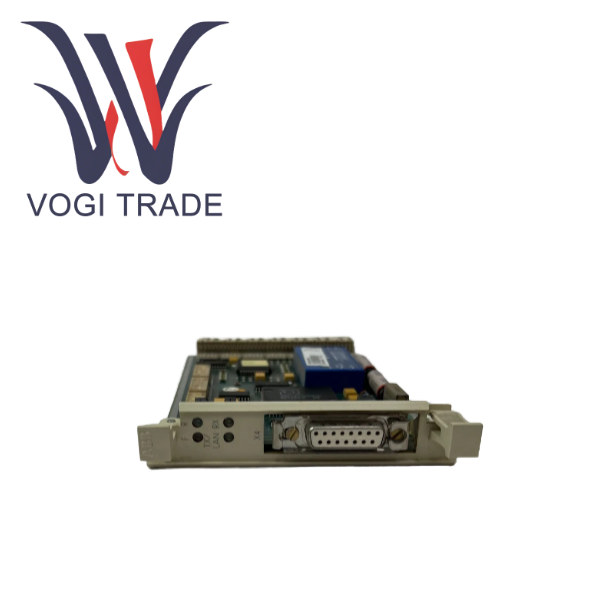

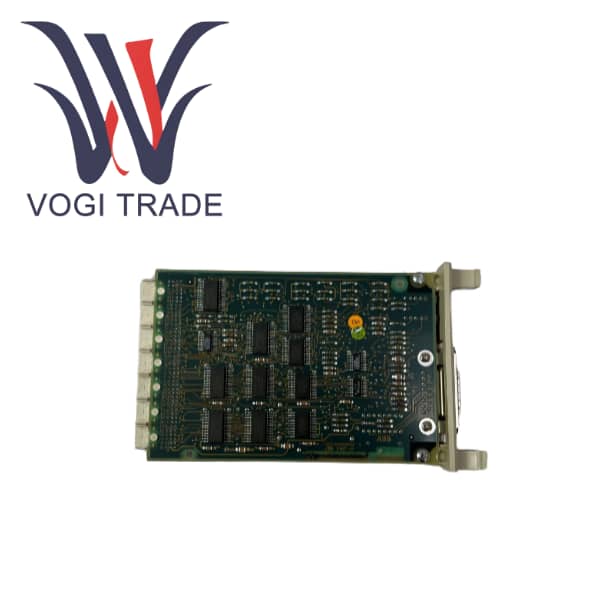

ABB CS513 3BSE000435R1

제품개요

CS513은 ABB Advant Master 분산 프로세스 제어 시스템의 핵심 네트워크 통신 구성 요소입니다. 3BSE000435R1은 IEEE 802.3 LAN 모듈로 정의됩니다. 핵심 기능은 Advant Controller 410/450 시리즈 컨트롤러에 표준 이더넷 통신 인터페이스를 제공하여 IEEE 802.3 프로토콜을 기반으로 하는 공장 수준의 LAN에 액세스할 수 있도록 하는 것입니다.

Advant Master 시스템의 수명 주기 초기 단계에서 내부 통신은 주로 독점 MasterBus 300 버스에 의존했습니다. 그러나 정보 기술과 운영 기술의 통합 추세가 점점 뚜렷해지고 사무실 네트워크와 관리 정보 시스템이 대중화됨에 따라 DCS 시스템에는 외부 세계와 데이터를 교환하기 위한 표준화된 방법이 시급히 필요합니다. The Times의 요구에 따라 CS513 모듈이 등장했습니다. 이는 Advant Master, 이 "산업 섬"과 외부 "정보의 바다" 사이의 네트워크 브리지 역할을 합니다. CS513을 통해 컨트롤러는 운영자 스테이션, 엔지니어 스테이션, 기록 데이터베이스 서버, 관리 정보 시스템 및 원격 진단 센터와 빠르고 안정적인 통신을 달성할 수 있습니다.

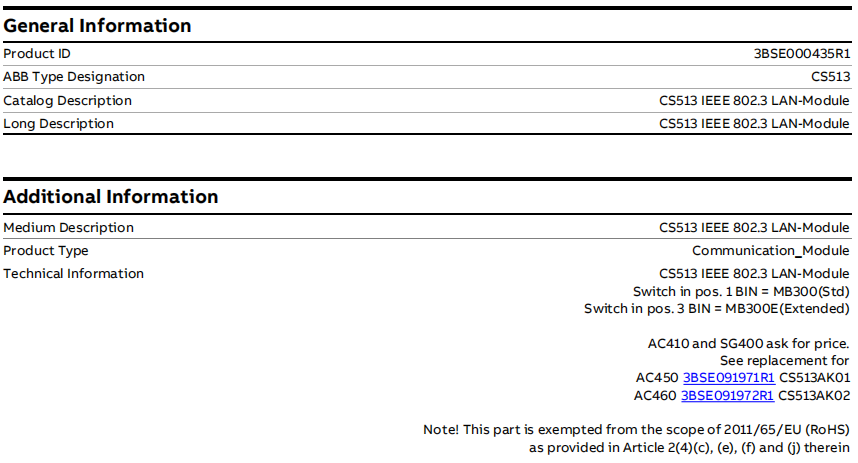

제품 사양 및 매개변수

제품 모델           CS513

주문 번호      3BSE000435R1

제품 유형             IEEE 802.3 LAN 모듈

Advant Controller 410 / Advant Controller 450 / AC 400-통신 모듈 → CS513 MasterBus 300 인터페이스를 사용하는 시스템

물리적 크기

순 길이/깊이      234mm

일반 너비              108mm

클리어 높이             18mm

순중량              0.2kg

WEEE                     5개 카테고리

제품 기능적 특징

표준화된 네트워크 액세스

IEEE 802.3 호환성은 CS513이 사무용 컴퓨터와 동일한 기본 이더넷 기술을 사용하고 표준 산업용 이더넷 스위치 및 네트워크 인프라에 원활하게 연결할 수 있음을 의미합니다.

정보 장벽을 허물면 Advant Master 시스템이 더 이상 정보의 섬이 아닙니다. 표준 네트워크 프로토콜을 통해 주요 생산 데이터를 상위 시스템에서 수집하고 활용할 수 있어 공장의 정보화 수준이 크게 향상됩니다.

LAN 인터페이스 및 MB300 인터페이스

문서에서는 내부 아키텍처를 나타내는 CS513 MasterBus 300 인터페이스로 분류합니다. CS513의 한쪽 끝은 백플레인을 통해 컨트롤러의 MasterBus 300 내부 버스에 연결되고, 다른 쪽 끝은 표준 이더넷 인터페이스를 제공합니다. 기본적으로 이는 내부 MB300 프로토콜과 외부 TCP/IP 프로토콜 간의 데이터 변환 및 라우팅을 담당하는 프로토콜 게이트웨이입니다.

시스템 이중화 및 확장성 지원

MB300 또는 MB300E 모드는 DIP 스위치를 통해 선택할 수 있습니다. MB300E 모드는 일반적으로 대규모 시스템이나 특정 중복 구성을 지원하는 데 사용되며 보다 유연한 네트워크 토폴로지 기능을 제공합니다.

대규모 시스템에서는 여러 CS513 모듈을 설치하여 다양한 네트워크 세그먼트를 연결하여 네트워크 격리 및 로드 공유를 달성할 수 있습니다.

적용 가능한 산업 범위

CS513의 적용 시나리오는 ABB Advant Master/AC 400 DCS 시스템을 배포하고 정보 통합을 달성하려는 모든 산업을 포괄합니다.

에너지전력부는 ​​발전소 DCS의 운전 데이터를 발전소 단위 모니터링 시스템이나 그룹 데이터센터에 업로드한다.

석유, 천연가스 및 화학 산업에서 DCS와 MES의 통합은 생산 일정, 재료 균형 및 성능 분석에 사용됩니다.

채광 및 야금 연결의 중앙 제어실에 있는 DCS는 원격 채광 또는 선광 서브스테이션에 연결됩니다.

표준 네트워크를 통해 Advant Master 시스템의 데이터를 공유, 모니터링 또는 원격으로 액세스해야 하는 모든 공장.
