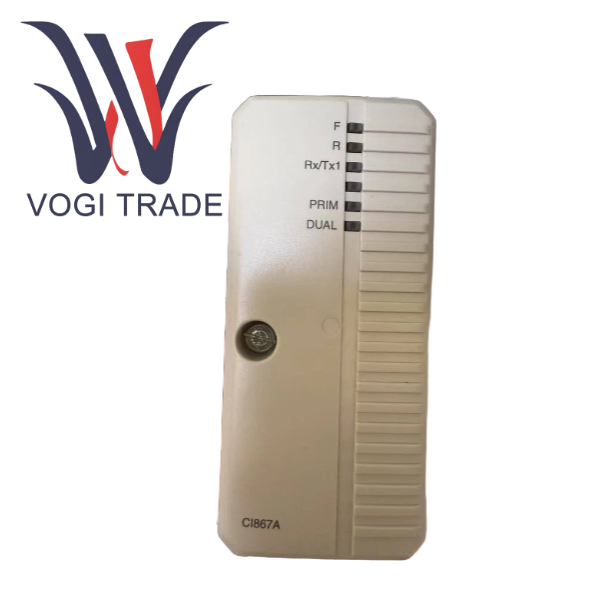

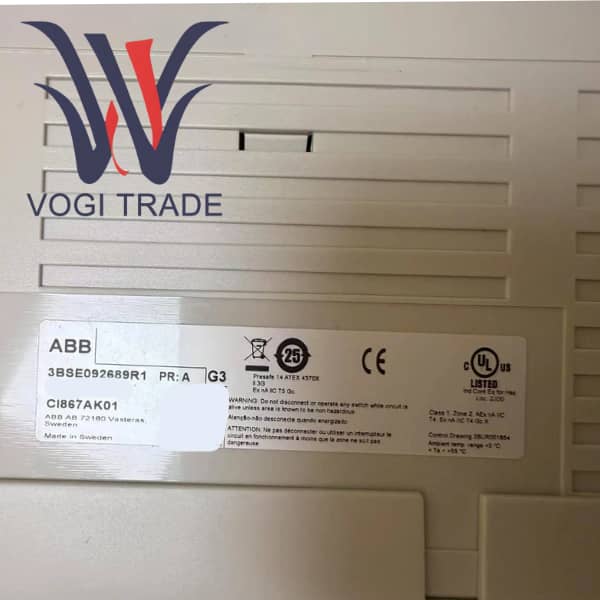

ABB CI867AK01 3BSE092689R1

제품개요

CI867AK01은 ABB에서 출시한 고성능 MODBUS TCP 통신 인터페이스 모듈로, AC 800M 고성능 프로세스 컨트롤러용으로 특별히 설계되었습니다. AC 800M I/O 확장 스테이션의 핵심 구성 요소인 3BSE092689R1을 사용하면 AC 800M 컨트롤러가 MODBUS TCP 표준을 지원하는 모든 타사 장치와 원활하게 데이터를 교환할 수 있습니다.

이 모듈은 산업용 네트워크에서 "프로토콜 게이트웨이" 역할을 합니다. 3BSE092689R1은 MODBUS TCP 마스터 또는 MODBUS TCP 슬레이브로 구성될 수 있습니다. 마스터로서 여러 다운스트림 슬레이브 장치를 적극적으로 폴링하고 데이터를 읽거나 제어 명령을 쓸 수 있습니다. 슬레이브로서 CI867AK01은 업스트림 SCADA 시스템 또는 DCS에서 읽을 수 있도록 AC 800M 내부의 프로세스 데이터를 MODBUS 레지스터로 패키징할 수 있습니다. 이러한 유연한 양방향 통신 기능은 AC 8000M 시스템의 개방성과 통합 능력을 크게 향상시키며, 현대적이고 상호 연결된 산업 자동화 솔루션을 구축하기 위한 핵심 구성 요소입니다.

제품 기능적 특징

듀얼 채널 독립 통신 아키텍처

물리적 격리 및 기능적 분리: 두 개의 독립적인 이더넷 포트를 통해 사용자는 서로 다른 장치 또는 네트워크를 물리적으로 격리할 수 있습니다. 예를 들어 채널 1은 DCS 또는 SCADA와의 통신을 위해 공장의 백본 제어 네트워크에 연결할 수 있습니다. 채널 2는 현장 스마트 계량기를 폴링하도록 특별히 설계된 로컬 장치 서브넷에 연결할 수 있습니다. 이 설계는 네트워크의 보안과 신뢰성을 향상시키고 단일 네트워크 오류가 모든 통신에 영향을 미치는 것을 방지합니다.

유연한 토폴로지는 스타 체인, 데이지 체인 등 다양한 네트워크 토폴로지를 지원하여 현장 케이블링을 용이하게 합니다.

마스터/슬레이브 듀얼 모드 및 강력한 마스터 스테이션 기능

마스터로서 CI867AK01 모듈은 강력한 마스터 로직을 갖추고 있으며 최대 256개의 MODBUS 트랜잭션을 관리할 수 있습니다. 3BSE092689R1은 폴링, 타임아웃 재시도, 오류 진단과 같은 복잡한 작업을 자동으로 처리할 수 있어 엔지니어가 번거로운 하위 수준 통신 프로그래밍에서 벗어날 수 있습니다.

슬레이브로서 표준 MODBUS 레지스터 매핑을 제공하여 AC 800M의 데이터를 모든 표준 MODBUS 클라이언트에 명확하게 표시하고 타사 시스템과의 통합을 크게 단순화합니다.

고급 시스템 통합 기능

AC 800M 아키텍처에 완벽하게 통합된 CI867 모듈은 매우 낮은 통신 대기 시간으로 고속 CEX 버스를 통해 AC 800M CPU와 데이터를 교환합니다. Control Builder에서 MODBUS 데이터 포인트는 로컬 I/O를 작동하는 것처럼 간단하게 컨트롤러의 변수 라벨에 직접 매핑될 수 있습니다.

매우 높은 가용성이 요구되는 중요한 애플리케이션의 경우 3BSE092689R1은 두 개의 CI867 모듈로 구성되어 통신 이중화를 달성할 수 있습니다. 주 통신 모듈이 오작동할 경우 시스템은 자동으로 원활하게 백업 모듈로 전환하여 통신이 중단되지 않도록 할 수 있습니다.

핫 스와핑 지원을 통해 전체 제어 시스템을 중단하지 않고도 결함이 있는 모듈을 교체할 수 있어 계획되지 않은 가동 중지 시간이 최소화되고 생산 연속성이 보장됩니다.

장점과 단점 비교

장점

뛰어난 통합 경험. ABB의 Control Builder 엔지니어링 환경에서는 MODBUS 통신 구성이 매우 간단해집니다. 엔지니어는 장치, 레지스터 주소 및 데이터 유형만 정의하면 시스템이 자동으로 통신 작업을 생성하여 엔지니어링 구현의 복잡성과 오류율을 크게 줄입니다.

높은 신뢰성과 가용성, 이중 채널, 모듈 이중화 및 핫 스와핑의 세 가지 주요 기능이 함께 결합되어 가용성이 높은 통신 솔루션을 형성하여 지속적인 운영에 대한 현대 공장의 엄격한 요구 사항을 충족합니다.

성능이 보장됩니다. 원래 공장 모듈인 3BSE092689R1은 외부 범용 게이트웨이를 사용하여 발생할 수 있는 성능 병목 현상을 방지하면서 AC 800M CPU 간의 데이터 처리량 및 실시간 성능을 완전히 최적화했습니다.

AC 800M 시스템과 동일한 예비 부품, 진단 도구 및 소프트웨어 업데이트 경로를 공유하면 공장의 운영 및 유지 관리가 단순화됩니다.

불리

이 모듈의 플랫폼 잠금 장치는 ABB의 AC 800M 시스템에서만 사용할 수 있습니다. ABB가 아닌 자동화 프로젝트에서 CI867AK01은 전혀 효과가 없습니다.

3BSE092689R1은 MODBUS TCP만 지원합니다. 현장에 다른 프로토콜이 있는 경우 추가 전용 통신 모듈이나 외부 프로토콜 게이트웨이가 필요하므로 비용과 복잡성이 증가합니다.

원래의 공장별 모듈로서 조달 비용은 일반적으로 시장에서 일반적으로 사용되는 MODBUS TCP 게이트웨이보다 높습니다.

특정 소프트웨어를 사용하려면 ABB의 Control Builder를 사용하여 구성을 수행해야 합니다. 이 도구에 익숙하지 않은 엔지니어를 위한 학습 곡선이 있습니다.

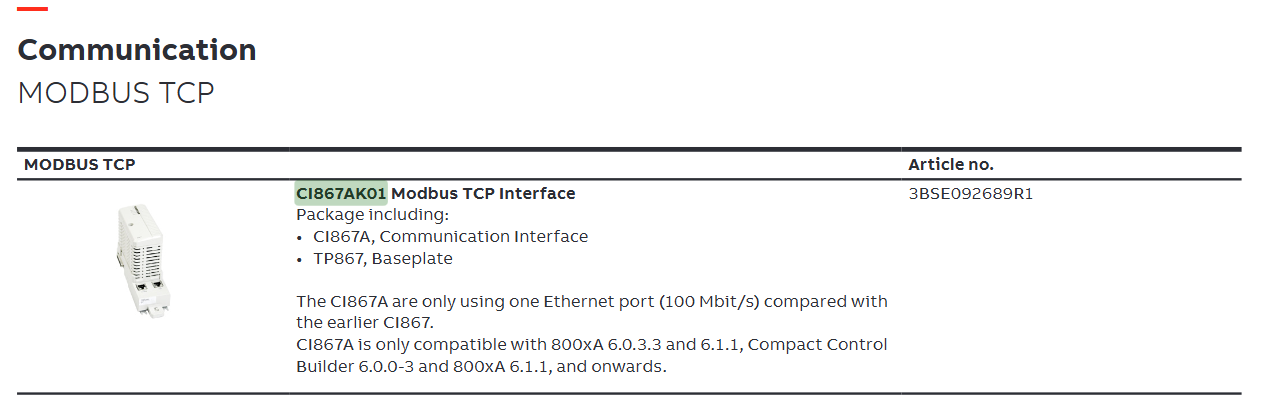

데이터시트 다운로드
