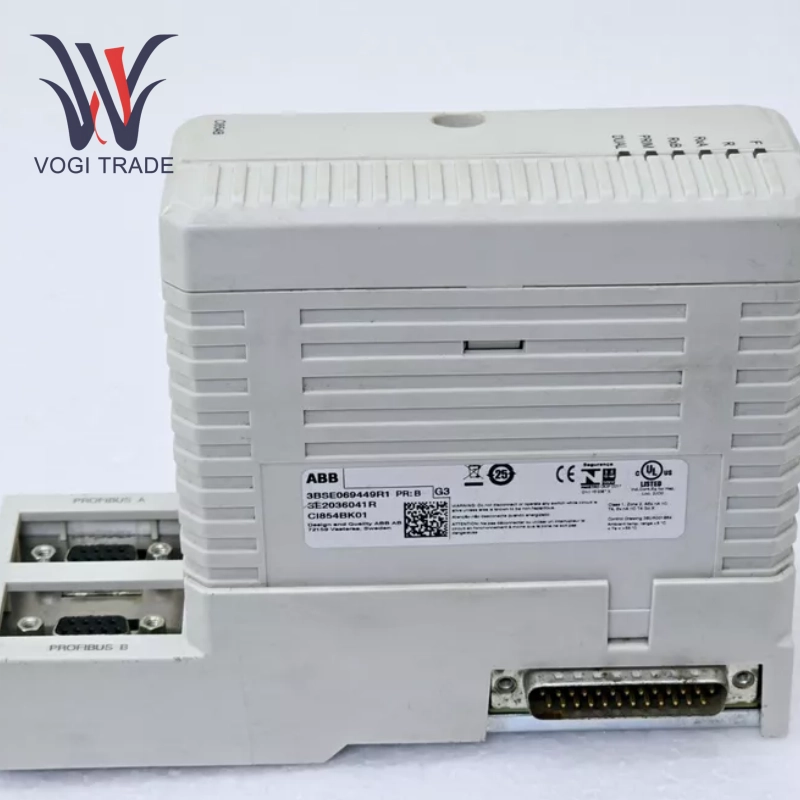

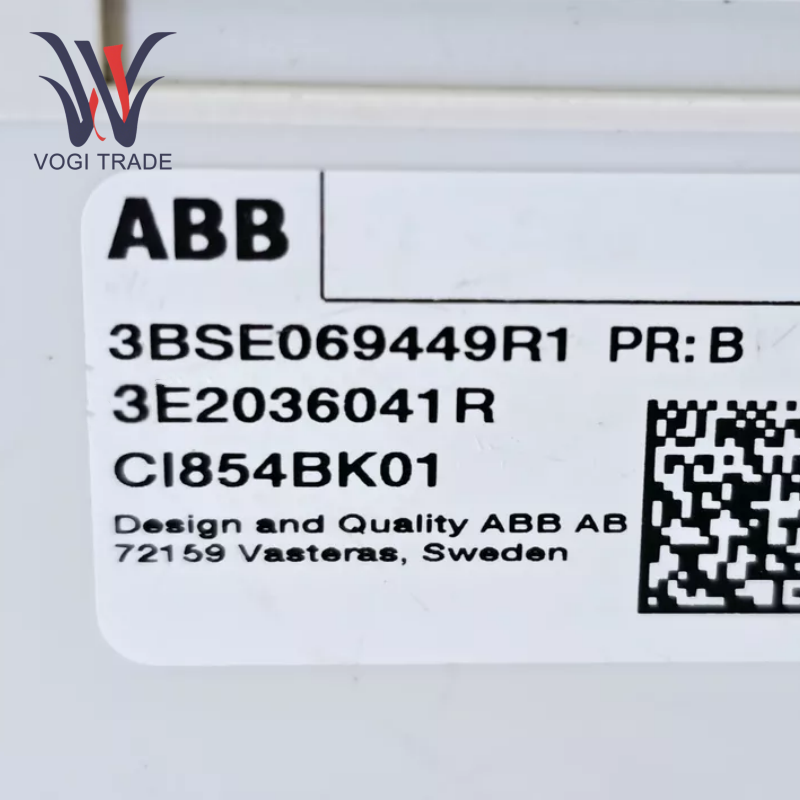

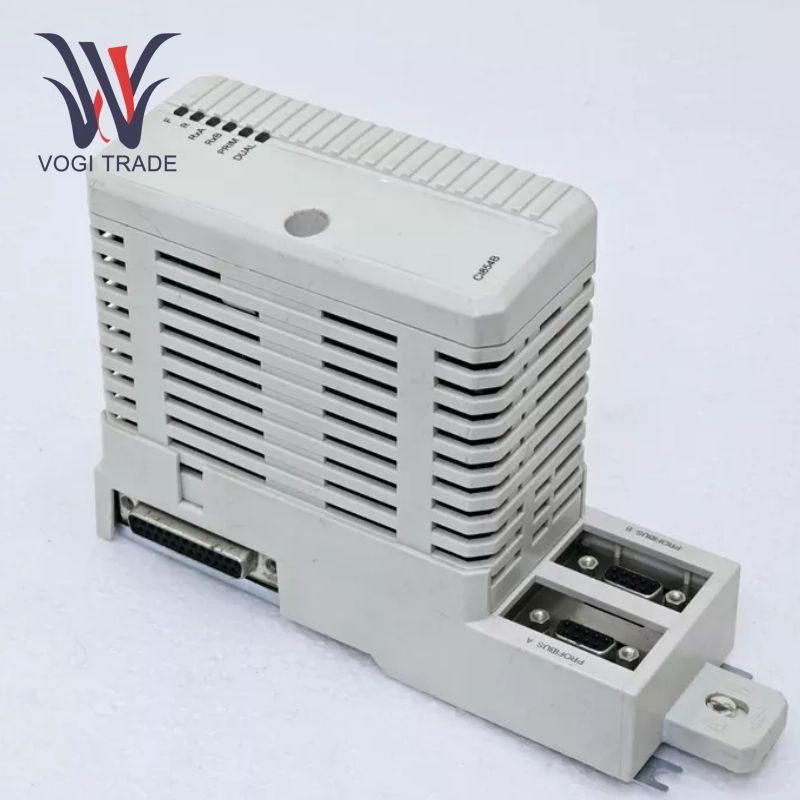

ABB CI854BK01 3BSE069449R1

기술 매개 변수

전송 속도 : 9.6-12000kbit/s

CEX 버스의 최대 단위 : 12

커넥터 : DB 여성 (9 핀)

24 v 소비 유형 : 190ma

온도 범위 : +5 ~ +55 ° C (+41 ~ +131 ° F) 작동, -40 ~ +70 ° C (-40 ~ +158 ° F) 저장.

인터페이스 유형 : Profibus-DP/V1은 듀얼 포트 중복 설계를 지원하며 최대 통신 속도는 12Mbit/s입니다.

통신 프로토콜 : Profibus DP/DP-V1 및 Foundation Fieldbus 시스템과 호환됩니다.

중복 지원 : ABB CI854BK01 3BSE069449R1은 라인 중복성 (이중 Profibus 포트) 및 마스터 중복성 (2 개의 CI854BK01 모듈이 필요함)을 지원합니다.

설치 방법 : ABB S800 I/O 시스템 및 기타 타사 I/O 장치와 호환되는 DIN 레일 설치.

전기 인터페이스 : 2 개의 Profibus 포트를 제공하며 버스 엔드 매칭은 터미널 저항이있는 커넥터를 통해 완료해야합니다.

컨트롤러 호환성 : ABB AC 800M 컨트롤러 패밀리와의 원활한 통합은 CPU 중복성 및 CEXBU 중복성 (BC810 모듈)을 지원합니다.

확장 기능 : Profibus PA 장치는 Profibus Link 장치 (예 : LD 800p)를 통해 연결할 수 있습니다.

설치 및 사용 지침

하드웨어 설치 : 제어 캐비닛의 DIN 레일의 모듈을 수정하여 우수한 환기 및 열 소산을 보장합니다. Profibus 버스 케이블을 두 포트에 연결하고 터미널 저항으로 커넥터를 설치하십시오.

소프트웨어 구성 : ABB 제어 빌더 또는 이와 유사한 도구를 사용하여 마스터 매개 변수, 중복 논리 및 통신 프로토콜을 구성합니다. 현장 장비의 요구 사항에 적응하도록 Profibus DP 주소 및 버스 매개 변수를 설정하십시오.

중복 구성 : 마스터 중복을 위해서는 두 모듈의 펌웨어 버전이 일관되고 동기화 기능이 활성화되어야합니다.

유지 보수 권장 사항 : 신호 반사 간섭을 피하기 위해 버스 터미널 저항 상태를 정기적으로 점검하십시오.
