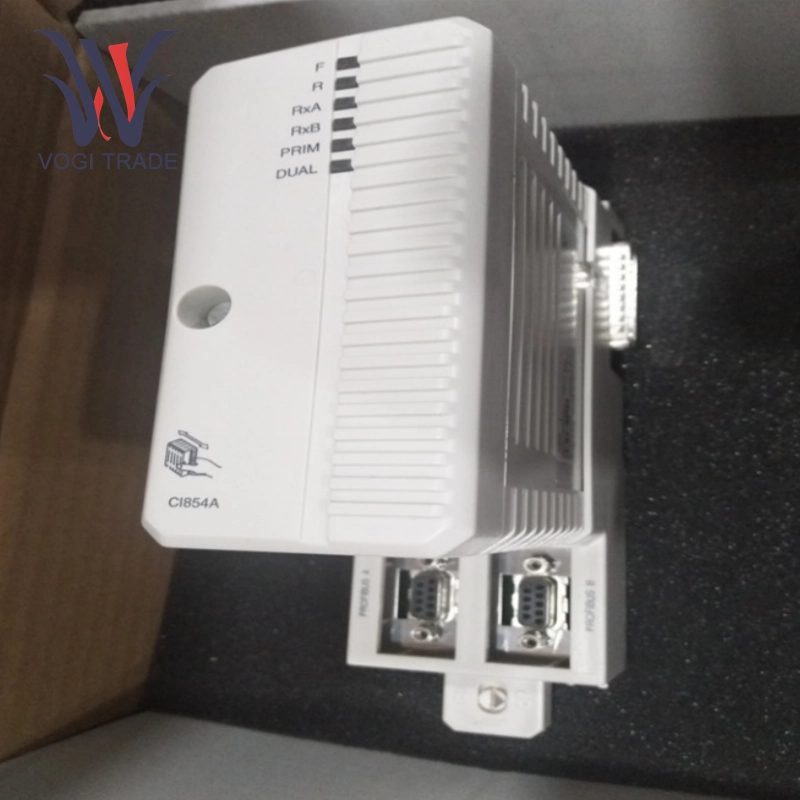

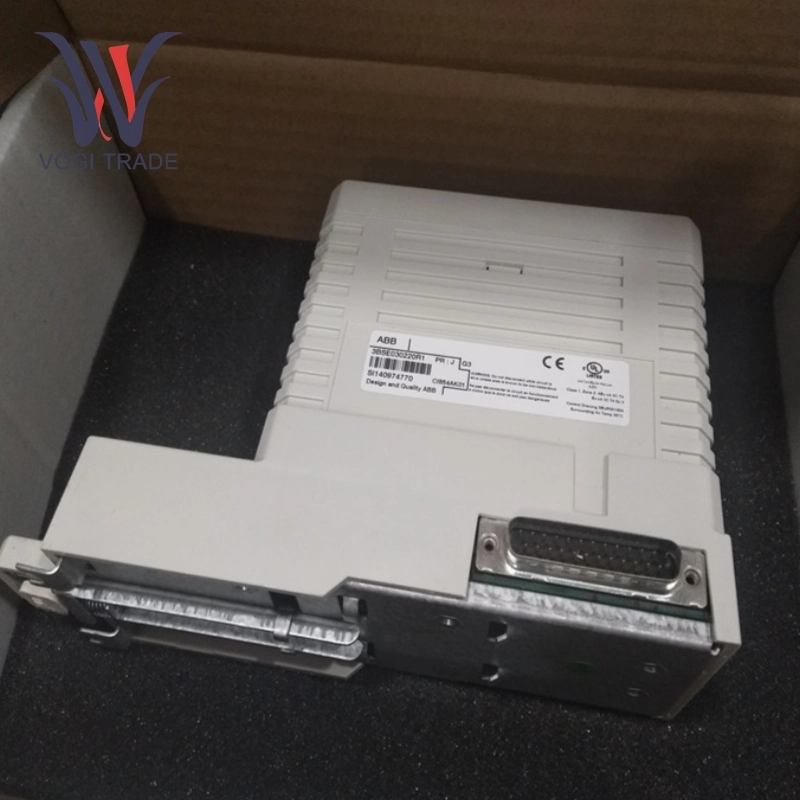

ABB CI854AK01 3BSE030220R1

기술 매개 변수

커뮤니케이션 프로토콜 : Profibus DP/V1, 9.6 kbps ~ 12Mbps를 지원합니다. Modbus TCP, Ethernet/IP와 호환됩니다

전원 공급 장치 : 24V DC (± 10%), 전력 소비 3-5W

인터페이스 유형 : 이중 Profibus 포트 (지원 라인 중복성), 이더넷 인터페이스 (요율 10/100 MBIT/S)

연결 용량 : 최대 128 개의 Profibus DP 장치 또는 63 개의 MODBUS TCP 장치

환경 적응성 : 작업 온도 -40 ° C ~ +70 ° C (저장 온도 -40 ° C ~ +85 ° C), 습도 5% -95% 비 응축

보호 수준 : IP30, 충격 저항 30g/11ms, 진동 저항 5G/10-500Hz

기능적 특징

1. 고속 중복 통신

ABB CI854AK01 3BSE030220R1 지원 라인 중복성 및 마스터 스테이션 중복성 (듀얼 모듈 구성 필요)을 지원하여 고장시 통신 링크의 원활한 전환을 보장하여 시스템 신뢰성을 크게 향상시킵니다.

2. 전역의 산업 호환성

AC800M 컨트롤러 및 S800 I/O 시스템과 호환되는 ABB CI854AK01 3BSE030220R1은 Profibus DP 기기, 기초 필드 버스 장비 및 원격 I/O를 연결하고 핫 스웨이 유지 보수를 지원할 수 있습니다.

3. 산업계 등급의 견고한 디자인

ABB CI854AK01 3BSE030220R1은 내장 된 오버로드, 단락 및 서지 트리플 보호 (-40 ° C ~ +70 ° C 폭 온도 작동)가 있으며 석유 화학 및 전력과 같은 가혹한 환경에서 장기 안정적인 작동에 적응합니다.

4. 지능 진단 및 확장 성

실시간 통신 상태 모니터링 및 결함 자체 진단 기능, LD 800P 장비와 결합하여 복잡한 제어 시나리오의 요구를 충족시키기 위해 Profibus PA 기능을 확장합니다.

응용 프로그램 시나리오

공정 산업 : 화학 플랜트 원자로의 프로파일 제어, 정유 기기의 데이터 수집

제조 자동화 : 자동차 생산 라인의 로봇 협력, 반도체 장비의 PLC 통신

에너지 관리 : 발전소의 DCS 시스템 모니터링, 스마트 그리드 진단 변전소 진단

중장기 : 포트 크레인의 신호 제어, 철도 교통을위한 중복 통신 네트워크
