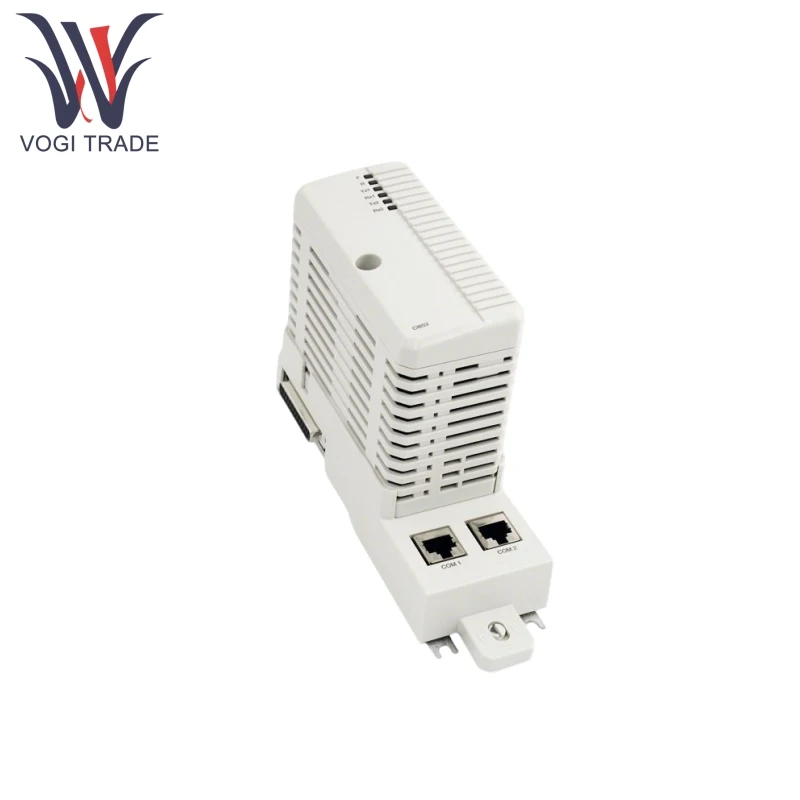

ABB CI851K01 3BSE018101R1

제품 기능

ABB CI851K01 3BSE018101R1에는 Profibus-DP 프로토콜을 지원하기 위해 최대 통신 속도가 12mbit/s의 최대 통신 속도가 장착되어 있으며, 이는 실시간 제어의 응답 시간에 해당합니다.

ABB CI851K01 3BSE018101R1은 여러 컨트롤러와 함께 사용할 수있는 AC 800M 하드웨어 버전 2.1, 3.0을 지원합니다.

ABB CI851K01 3BSE018101R1에는 RJ45 인터페이스 (8-PIN)가있어 컨트롤러 및 필드 장치에 빠르게 연결할 수 있습니다.

ABB CI851K01 3BSE018101R1은 핫 스와핑을 지원하여 유지 보수 및 업그레이드를 용이하게합니다. IP20 보호 등급을 충족하여 먼지 및 외국 물체 유입이있는 산업 환경에 적합하며 강한 간섭 저항을 제공하여 복잡한 전자기 환경에 이상적입니다.

ABB CI851K01 3BSE018101R1에는 실시간 전원, 통신 상태 및 결함 정보를 표시하여 유지 보수 프로세스를 단순화하는 내장 LED 표시기가 포함되어 있습니다.

원리를 사용한 제품

ABB CI851K01 3BSE018101R1은 한쪽 끝의 Profibus-DP 버스를 통해 S200 I/O 모듈, 센서 또는 액추에이터에 연결하는 통신 게이트웨이 역할을하며, 다른 쪽 끝에 AC 800m 백플레인을 통해 컨트롤러에 연결되어 데이터 수집 및 명령 전송을 가능하게합니다.

주기적인 데이터 교환 및 비 병리 통신을 모두 지원하여 실시간 제어를 보장합니다.

Baud rate, 슬레이브 주소, 데이터 매핑 등을 포함한 ABB 800XA Control Builder 소프트웨어를 사용하여 매개 변수화 될 수 있습니다.

제품 매개 변수

다음 세부 사항은 ABB CI851K01 3BSE018101R1 PROFIBUS DP 인터페이스 키트에 대한 것입니다.

전원 공급 장치 : AC 800m 백플레인, 24V DC를 통해 전원

통신 속도 : 300bps에서 12 MBIT/S에서 동적 구성을 지원합니다.

프로토콜 호환성 :

다중 장치 네트워킹을 지원하는 Profibus-DP 마스터/슬레이브 모드

Modbus RTU를 지원하기 위해 확장 할 수 있습니다 (소프트웨어 구성 필요)

격리 특성 :

분리 등급이 500V 인 광전자 격리 설계를 채택하여지면 루프 간섭을 효과적으로 피합니다.

작동 온도 : -25 ° C ~ +70 ° C (산업 등급 넓은 온도 범위)

습도 : 5% -95% 비 응축, ISA 71.04 G3 부식 방지 표준 준수
