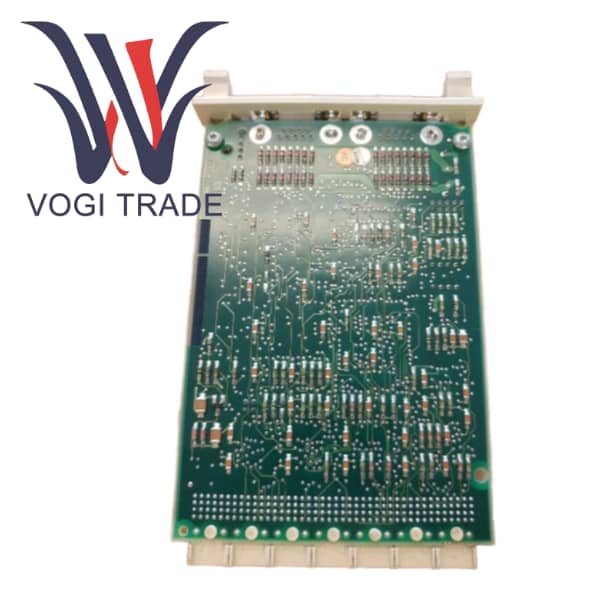

ABB CI531 3BSE003825R1

제품개요

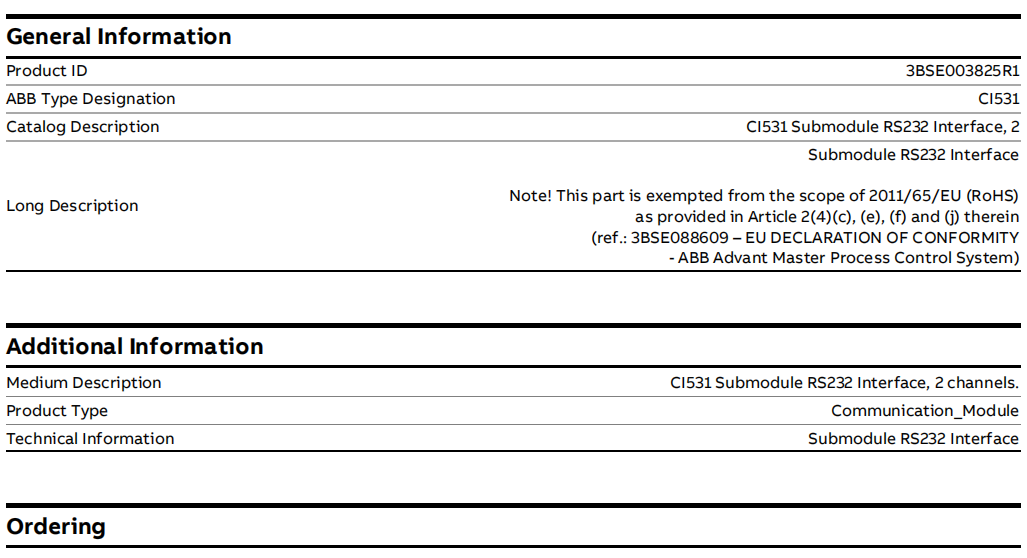

CI531은 ABB Advant Master 분산 프로세스 제어 시스템의 전용 직렬 통신 확장 구성 요소입니다. 3BSE003825R1은 서브모듈 RS232 인터페이스, 2채널로 정의됩니다. 핵심 기능은 Advant Controller 410/450 시리즈 컨트롤러에 대한 EIA-232 표준을 준수하는 두 개의 독립적인 비동기 직렬 통신 포트를 제공하는 것입니다.

산업 자동화 분야에서는 이더넷이 주류가 되었지만 여전히 유일한 통신 인터페이스로 RS-232만 지원하는 구식 스마트 장치가 많이 있습니다. CI531 모듈은 비표준 또는 레거시 장치와의 통합 요구를 충족하도록 정밀하게 설계되었습니다. 서브 모듈로서 일반적으로 메인 통신 모듈의 전용 슬롯에 삽입되어야 하며 메인 모듈은 백플레인 연결 및 기본 처리 기능을 제공하는 반면 CI531은 물리 계층에서 RS-232 신호 전송 및 수신을 처리하는 데 중점을 둡니다.

장점과 단점 비교

장점

ABB의 오리지널 부품인 CI531은 엄격한 산업 환경 테스트를 거쳐 전자기 간섭 및 온도 변화와 같은 혹독한 조건에서도 안정적인 작동을 보장합니다.

DCS 시스템을 통해 상태를 모니터링할 수 있으며, 통신 프로그램을 컨트롤러의 제어 로직에 직접 작성할 수 있어 하드웨어에서 소프트웨어까지 통합 관리가 가능합니다.

3BSE003825R1을 사용하면 공장에서 전체 DCS를 교체하지 않고도 신규 또는 기존 직렬 장치를 쉽게 통합할 수 있으므로 시스템의 서비스 수명이 연장됩니다.

불리

플랫폼은 의존도가 높습니다. 그 가치는 Advant Master/AC 400 플랫폼에 완전히 묶여 있습니다. 다른 브랜드의 새로운 프로젝트나 시스템에는 쓸모가 없습니다.

단일 기능은 물리적 계층에서만 RS-232 인터페이스를 제공합니다. 모든 프로토콜 구문 분석 작업에는 사용자가 직접 프로그래밍하고 구현해야 하므로 애플리케이션 개발의 복잡성이 증가합니다.

RS-232 자체는 점대점, 단거리, 저속 통신 표준으로, 현대 산업 네트워크에서는 점차적으로 RS-485, 이더넷, 심지어 무선 기술로 대체되었습니다.

설치 가이드

설치 전 준비사항

메인 모듈의 호환성을 확인하세요. 사용하고 있는 메인 통신 모듈에 사용 가능한 서브 모듈 슬롯이 있는지, 펌웨어가 CI531을 지원하는지 확인이 필요합니다.

설치 단계

1단계: 정전기 방지 손목밴드를 착용하세요. 메인 통신 모듈에서 서브 모듈 슬롯을 찾으세요.

2단계: CI531 하위 모듈을 슬롯에 맞추고 완전히 제자리에 고정될 때까지 조심스럽게 수직으로 누릅니다.

3단계: 나사를 사용하여 CI531을 메인 모듈에 고정합니다.

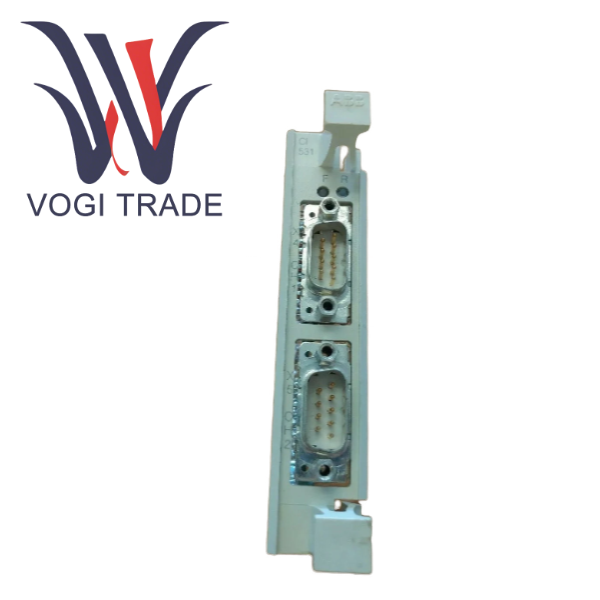

4단계: 적절한 RS-232 케이블을 사용하여 현장 장비를 CI531 전면 패널의 해당 채널 포트에 연결합니다. 핀 정의를 확인하십시오.

5단계: Composer/PG2 소프트웨어에서 해당 기본 통신 모듈을 찾고 하드웨어 구성 아래에 CI531 하위 모듈을 추가한 다음 각 채널에 대해 올바른 통신 매개변수를 설정합니다.

주목해야 할 핵심 사항

정전기 방지. 전자 모듈의 모든 작동은 ESD 보호 규정을 준수해야 합니다.

CI531은 서브모듈이므로 독립적으로 동작할 수 없습니다. 호환되는 메인 모듈에 부착해야 합니다.

RS-232의 배선 오류는 통신 오류의 가장 일반적인 원인입니다. 반드시 교차 연결하세요.

RS-232 표준의 안정적인 최대 통신 거리는 약 15미터입니다. 더 긴 거리가 필요한 경우 RS-485 또는 외부 RS-232/485 변환기 사용을 고려해야 합니다.

ABB는 직렬 통신을 위한 기능 블록 라이브러리를 제공하지만 특정 프로토콜 구문 분석 로직은 장비 매뉴얼에 따라 엔지니어가 직접 작성해야 합니다.
