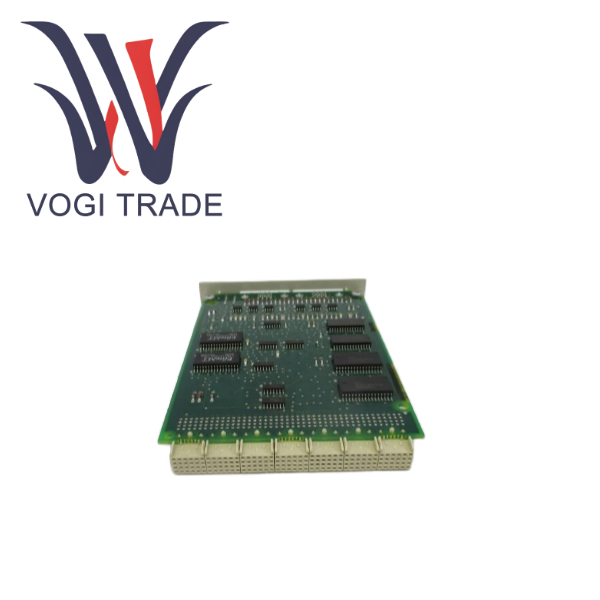

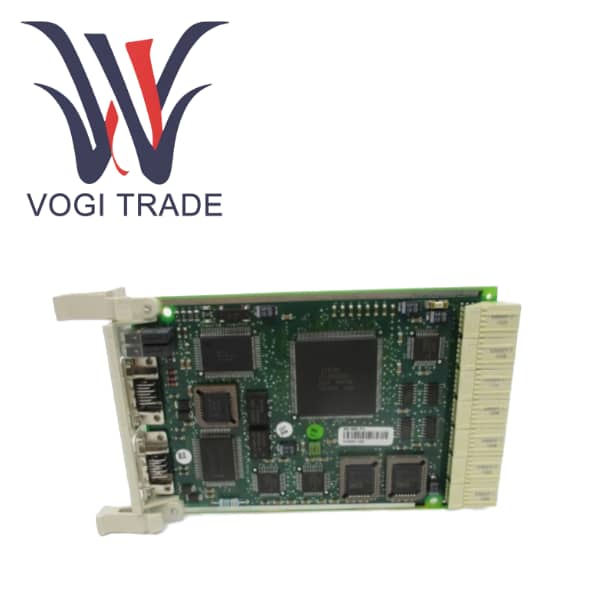

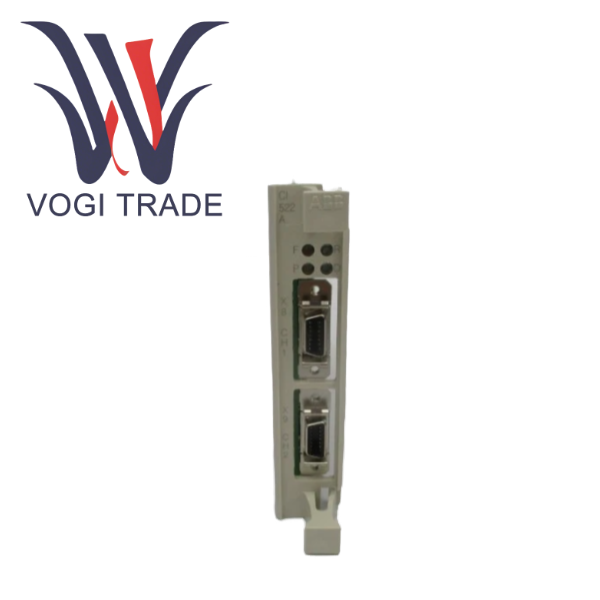

ABB CI522A 3BSE018283R1

제품개요

CI522A는 ABB Advant Master 분산 프로세스 제어 시스템의 핵심 통신 및 I/O 확장 구성 요소입니다. "AF100 인터페이스 모듈"로 정의됩니다. 핵심 기능은 Advant Controller 410/450 시리즈 컨트롤러와 S800 I/O 시리즈 원격 I/O 스테이션 간의 전용 고속 통신 게이트웨이 역할을 하는 것입니다.

기존 Advant Master 시스템에서는 필드 I/O가 주로 Advant Fieldbus를 통해 컨트롤러에 연결되었습니다. 그러나 기술이 발전함에 따라 ABB는 더 높은 성능과 더 강력한 기능을 갖춘 S800 I/O 시스템을 출시했습니다. 클래식 AC ​​400 컨트롤러가 S800 I/O의 고급 기능을 활용하려면 "번역기" 또는 "브리지"가 필요합니다. 3BSE018283R1이 바로 이 역할을 합니다. CI522A의 한쪽 끝은 백플레인 버스를 통해 AC 400 컨트롤러와 통신하고, 다른 쪽 끝은 AF100 고속 직렬 버스를 통해 S800 I/O 스테이션에 연결되어 클래식 컨트롤러 플랫폼과 최신 I/O 시스템의 원활한 통합을 달성합니다. 이 문서에서는 특히 고가용성 애플리케이션에 중요한 "중복 통신" 지원을 강조합니다.

제품 기능적 특징

클래식과 현대를 연결하세요

프로토콜 변환. CI522A는 복잡한 펌웨어를 내부적으로 통합하여 AC 400 컨트롤러가 발행한 내부 통신 명령을 S800 I/O 시스템이 실시간으로 투명하게 이해할 수 있는 AF100 프로토콜 명령으로 변환하거나 그 반대로 변환할 수 있습니다. 상위 레벨 제어 로직의 경우 S800 I/O 모듈은 코드 수정 없이 로컬 랙에 직접 연결되는 것과 같습니다.

기존 투자를 보호하는 것이 CI522A의 가장 큰 가치입니다. 공장에서는 기존의 안정적으로 작동하는 AC 400 컨트롤러 및 애플리케이션 소프트웨어를 유지하면서 CI522A 모듈 및 S800 I/O 스테이션을 추가하기만 하면 더 높은 채널 밀도, 더 낮은 채널당 비용, 더 강력한 온라인 진단 등 차세대 I/O 기술이 제공하는 이점을 누릴 수 있습니다. 이는 기존 DCS 시스템의 수명 주기를 크게 연장했습니다.

중복 통신 지원

고가용성 설계, 문서에는 중복 통신에 사용된다는 것이 명확하게 명시되어 있습니다. 이는 중복 구성된 Advant Master 시스템에서 2개의 CI522A 모듈을 설치하고 기본 컨트롤러와 백업 컨트롤러에 각각 연결할 수 있음을 의미합니다. 한편, S800 I/O 스테이션은 듀얼 AF100 버스를 통해 각각 이 두 개의 CI522A에 연결됩니다. 기본 통신 링크에 장애가 발생하면 시스템은 밀리초 내에 자동으로 백업 링크로 전환하여 I/O 데이터 통신이 중단되지 않도록 보장하고 중요한 프로세스 절차의 엄격한 신뢰성 요구 사항을 충족할 수 있습니다.

엔지니어링 및 유지 관리 단순화

ABB의 엔지니어링 도구에서 플러그 앤 플레이 방식으로 CI522A 및 이에 연결된 S800 I/O 모듈을 로컬 모듈처럼 구성, 다운로드 및 디버깅할 수 있어 엔지니어링 프로세스가 크게 단순화됩니다.

중앙 집중식 진단. S800 I/O 모듈의 풍부한 진단 정보는 CI522A를 통해 AC 400 컨트롤러에 보고될 수 있으며 궁극적으로 운전자 스테이션에 표시되므로 유지 관리 담당자가 현장 문제를 신속하게 찾을 수 있습니다.

제품 업데이트 및 기술 개발

CI522A는 산업 자동화 분야 시스템의 원활한 발전과 이전 버전과의 호환성을 위한 중요한 전략을 나타냅니다.

폐쇄에서 개방으로, 그리고 통합으로. 초기 DCS는 완전히 폐쇄되었습니다. 기술이 발전함에 따라 제조업체에서는 CI522A와 같은 브리지 제품을 제공하기 시작했으며, 이를 통해 사용자는 기존 투자를 보호하면서 점차적으로 새로운 기술을 도입할 수 있습니다. 이것은 매우 실용적인 진화 방법입니다.

CI522A의 성공은 I/O 시스템을 컨트롤러에서 분리하는 추세도 반영합니다. 최신 I/O 시스템은 점점 더 독립적이고 표준화되도록 설계되었으며 다양한 인터페이스 모듈을 통해 다양한 컨트롤러 플랫폼에 연결할 수 있습니다.

Advant Master 플랫폼이 점차 역사적 단계를 벗어나면서 CI522A와 같은 제품의 사명도 달성될 것입니다. 미래의 시스템 아키텍처는 OPC UA와 같은 개방형 표준을 통해 더 높은 수준의 IT 시스템과 더욱 통합되고 통합될 것입니다. 그러나 CI522A에 구현된 "점진적 현대화" 개념은 산업 분야에서 장기적으로 중요한 의미를 가질 것입니다.

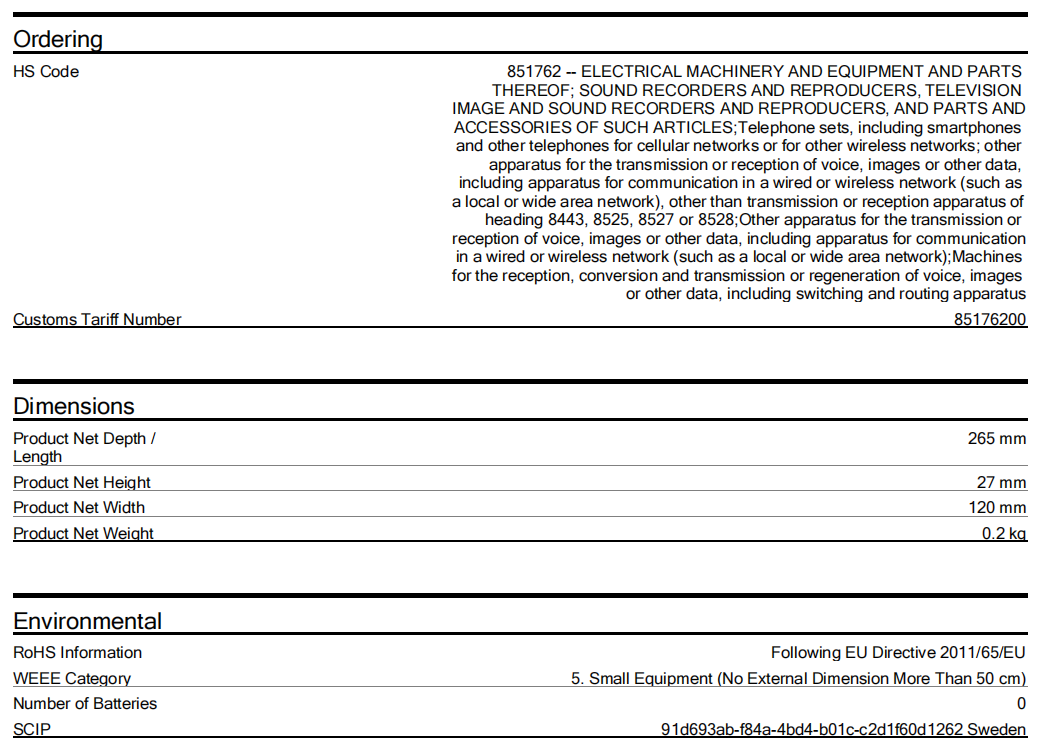

데이터시트 다운로드
