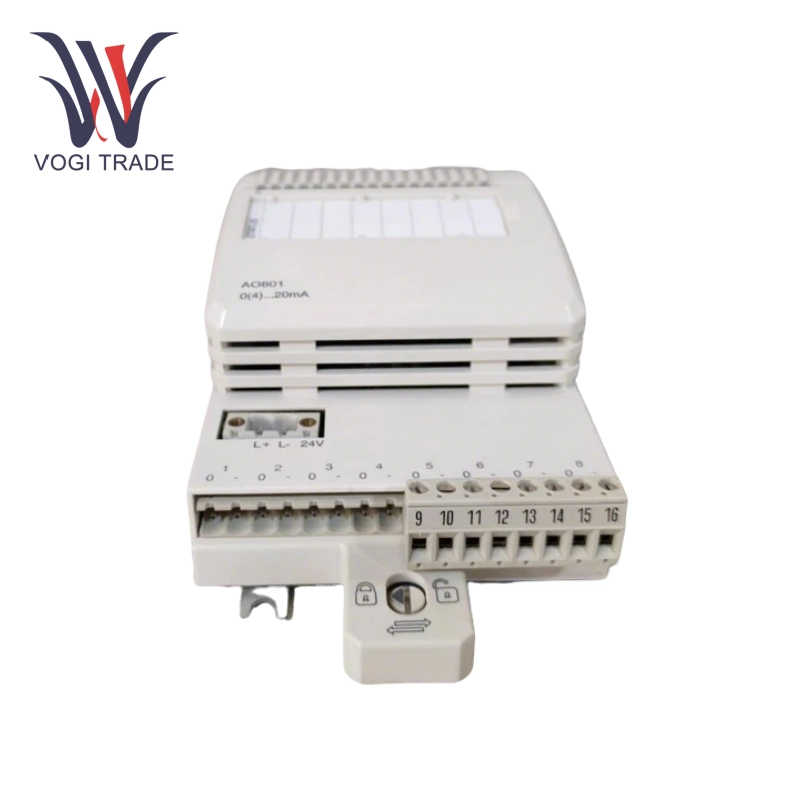

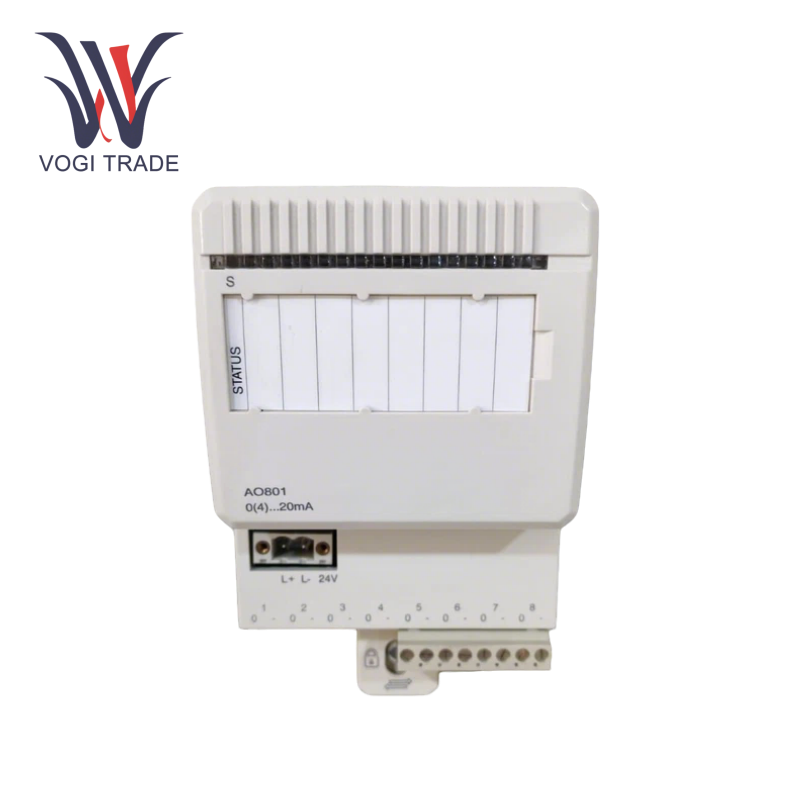

ABB AO801 3BSE020514R1

기술 매개 변수

채널 유형 : 8 채널이 아닌 단일 끝 아날로그 출력

출력 신호 범위 : 0–20 MA / 4–20 MA (구성 가능)

해상도 : 12 비트, 정확도 ± 0.1%

부하 용량 : 최대 출력 부하 : 850 Ω

분리 성능 : 그룹 분리 (지상으로의 분리), 견실 전압 500 v AC (1 분)

응답 시간 : 상승 시간 10 µs, 업데이트주기 1ms

전원 공급 장치 요구 사항 : +24 V 외부 전원 공급 장치, 현재 소비 200 MA; +5 V 모듈 버스 전원 공급 장치, 현재 70mA

작동 온도 : 0 ° C ~ +55 ° C (작동), -40 ° C ~ +70 ° C (저장)

보호 수준 : ISA-S71.04 G3 레벨 부식 보호 표준에 따라 IP20 (먼지 및 물방울 증명)

사용 원리

신호 변환 및 출력 : 컨트롤러 (예 : AC 800m)는 ModuleBus를 통해 AO801 모듈에 디지털 지침을 보냅니다.

ABB AO801 3BSE020514R1의 내부 DAC (Digital-to-Analog Converter)는 디지털 신호를 0-20 MA 또는 4-20 MA의 아날로그 전류 신호로 변환하며, 이는 MTU (모듈 터미널 장치)를 통해 필드 장치로 출력합니다.

자체 진단 및 보호 : ABB AO801 3BSE020514R1은 주기적으로 자체 테스트를 수행하여 단락 및 과부하와 같은 결함을 감지하고 상태 LED (S Light)를 통해 작동/결함 상태를 나타냅니다. 비정상이 감지되면 OSP (출력 안전 상태) 함수는 출력을 사전 설정 안전 값으로 전환하도록 트리거됩니다 (예 : 마지막 값을 유지하거나 0으로 돌아 오는 등).

중복성 및 확장 : 시스템 가용성이 높기 위해 중복 구성 (중복 전원 공급 및 통신 모듈이 필요)을 지원합니다. 각 CI801 통신 인터페이스는 최대 7 개의 AO801 모듈을 연결할 수 있으며,이 모듈은 대규모 분산 I/O 시스템에 적합합니다.

기능적 특성

고정식 제어 : ± 0.1%의 오류율과 결합 된 12 비트 해상도는 신호 출력의 정확도를 보장하며, 이는 엄격한 정확도 요구 사항을 가진 프로세스 제어 시나리오에 적합합니다.

Flexible Configuration : 프로그래밍 가능한 출력 범위 (0–20 MA 또는 4–20 MA), HART 프로토콜 지원 (특정 버전이 필요), 스마트 기기 통신과 호환됩니다.

신뢰성 및 내구성 : 단락 보호 설계, 출력은 +24 V 전원 공급 장치 또는 접지 (ZP)로 단락을 견딜 수 있습니다.

편리한 진단 및 유지 보수 : 전면 LED 상태 표시기는 모듈 작동 상태 (정상/오류)를 실시간으로 표시합니다. Compact Control Builder 소프트웨어를 통해 원격 모니터링 및 디버깅을 지원하여 다운 타임을 줄입니다.

광범위한 호환성 : ABB 800XA, AC 800M 및 기타 시스템과의 원활한 통합 및 GSD 파일을 통한 타사 PLC 또는 DCS 시스템과 호환됩니다.
