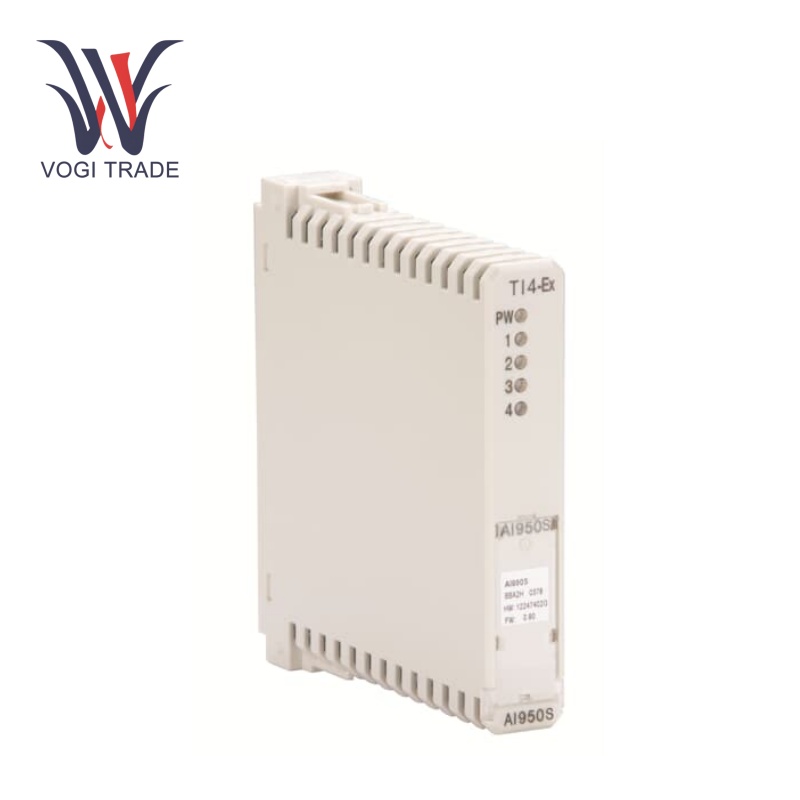

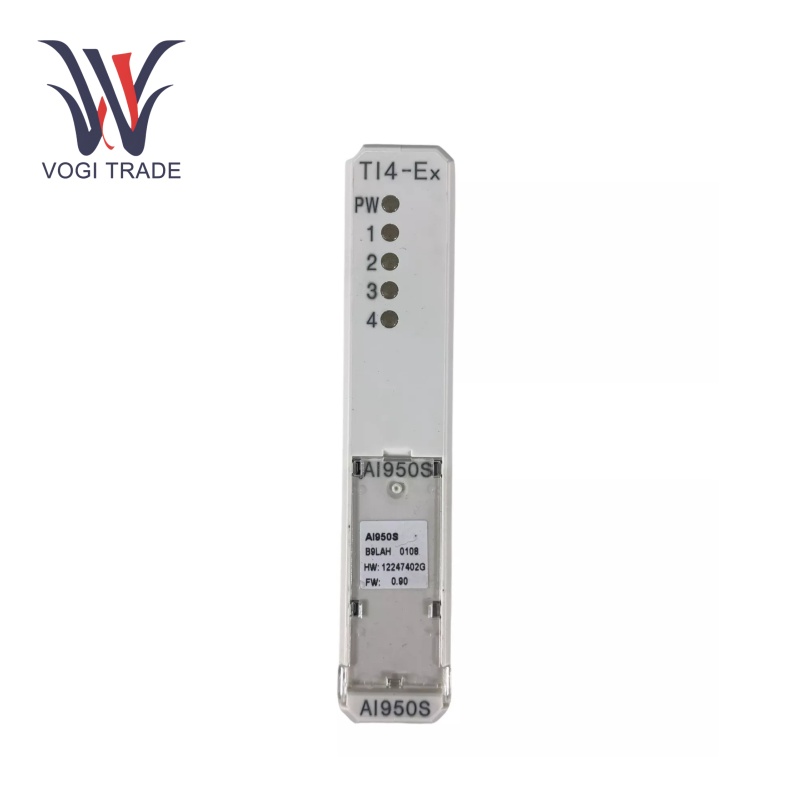

ABB AI950S

작동 매개 변수

전원 공급 장치 :24V DC 전원 공급 장치

입력 채널: 4 개의 입력 채널

신호 처리 :각 채널에는 16 비트 아날로그 대 디지털 컨버터가 장착되어 있습니다

작동 온도: -25 ° C ~ +70 ° C

정확성: 모듈은 높은 정확도 ± 0.1%를 제공합니다.

본질적인 안전성: 모듈에는 구역 1에 설치를위한 ATEX 인증이 있습니다.

제품 기능

중복성: S900 I/O 시스템은 여러 S900 I/O 모듈과 상호 연결 될 수 있으며 전력 중복성 및 통신 중복성 기능이 있습니다. 이 중복성은 시스템의 높은 가용성을 보장하는 데 도움이됩니다.

핫 구성핫 스왑 : ABB AI950S는 실행 중 핫 구성을 지원하므로 사용자는 전체 시스템을 종료하지 않고 시스템 구성을 변경할 수 있습니다. 많은 사람들이 핫 스왑 기능을 가지고있어 시스템이 여전히 실시간 동안 구성 요소를 교체 할 수 있습니다.

진단: ABB AI950S는 고급 진단 기능을 제공합니다. 이러한 기능은 반바지와 같은 문제를 감지하고 센서 연결 내에서 파손될 수 있습니다. 이는 FDT/DTM 구성을 통해 우수한 진단을 수행 할 수 있으며, 이는 더 쉬운 결함 찾기를 지원합니다.

열전대 측정: ABB AI950S는 열전대 측정에 대한 내부 또는 외부 냉간 접합 보상을 제공합니다. 이는 열전대의 기준 접합부에서 온도에 대한 보상을 의미하며, 이는 정확한 온도 판독에 필요합니다.

온도 측정: ABB AI950S 모듈은 다른 센서의 온도 신호를 읽고 아날로그 신호를 제어 시스템에 의한 후속 처리를 위해 디지털 신호로 변환합니다.

센서 호환성: RTD 및 열전대를 포함한 광범위한 온도 센서를 지원하여 센서 선택의 유연성을 제공합니다.

격리:이 모듈은 추가 시스템 보호 및 신호 무결성을 위해 입력, 버스 및 전력 사이의 전기적으로 분리되어 있습니다.

설치

위치:원격 S900 I/O 시스템은 비 위험 지역에 위치하거나 선택한 시스템 변형에 따라 구역 1 또는 구역 2 위험 영역에 직접 장착 될 수 있습니다. 위험 지역의 비 스파킹 기계는 계속 운영되고 있으며 모든 설치 절차는 관련 ATEX 규정을 준수합니다.

데이터 컴퓨팅: S900 I/O 시스템은 Profibus DP 표준을 사용하여 제어 시스템 수준에 통신합니다. 이를 통해 I/O 시스템과 제어 시스템 간의 안정적인 통신이 가능합니다.

응용 프로그램 범위

위험한 지역: Zone 1 설치에 대한 ATEX 인증으로 인해 ABB AI950S는 석유 및 가스 산업, 석유 화학 플랜트 및 화학 제조 시설과 같은 폭발성 대기가있는 산업에서 사용하기에 적합합니다.

원격 모니터링 :원격 S900 I/O 시스템의 일부로 원격 모니터링 애플리케이션에 유용합니다.

과정에 대한 프로세스엘:화학, 석유 화학 및 제약 산업에서 프로세스 모니터링 및 제어.

에너지 관리: 발전 및 유통 시스템에서 에너지 소비를 측정하고 관리합니다.

안전 시스템: 위험한 환경 내에서 정확한 온도 모니터링을 요구하는 안전 시스템에서 사용합니다.

문제 해결

진단 도구 :확장 진단 기능과 FDT/DTM 인터페이스를 사용하여 문제를 현지화하십시오. 진단 정보를 확인하십시오. 모듈에 결함이있는 경우 기본 문제를 식별하기 위해 사용 가능한 진단 정보를 참조하십시오.

힘과 의사 소통 :전원 관련 문제의 경우 전원 공급 장치 장치가 구성되고 녹색인지 확인하십시오. 통신 문제의 경우 Profibus DP의 연결, 네트워크 구성 및 통신 네트워크의 다른 구성 요소의 상태를 확인하십시오.

구성 요소 교체 :ABB AI950S 모듈의 구성 요소에 결함이있는 경우 핫 스왑 기능을 사용하여 대체하십시오. 그러나 전기 위험이나 시스템 중단을 피하기 위해 적절한 절차를 따라야합니다.
