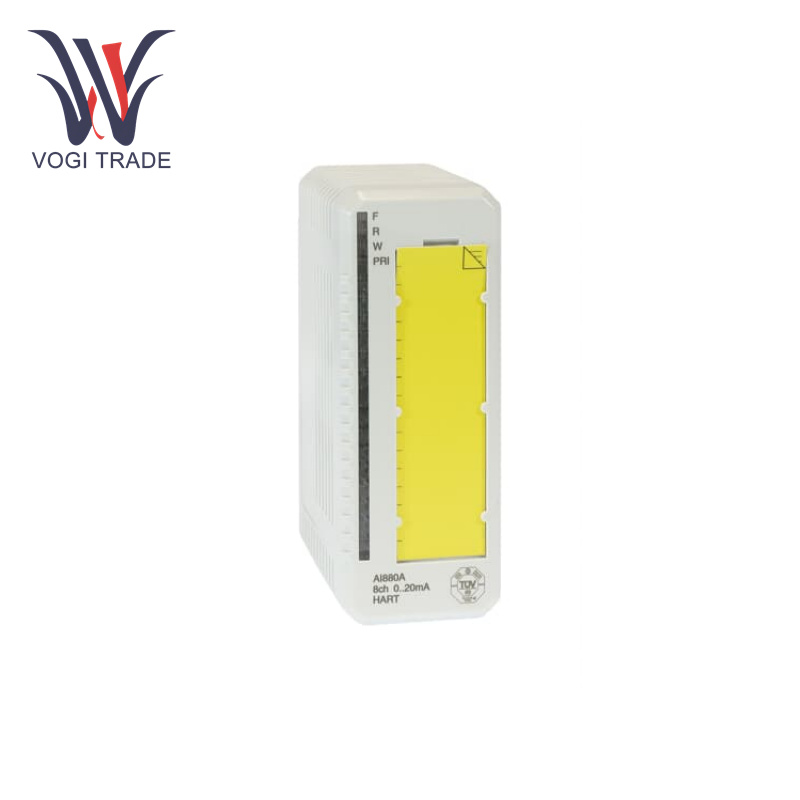

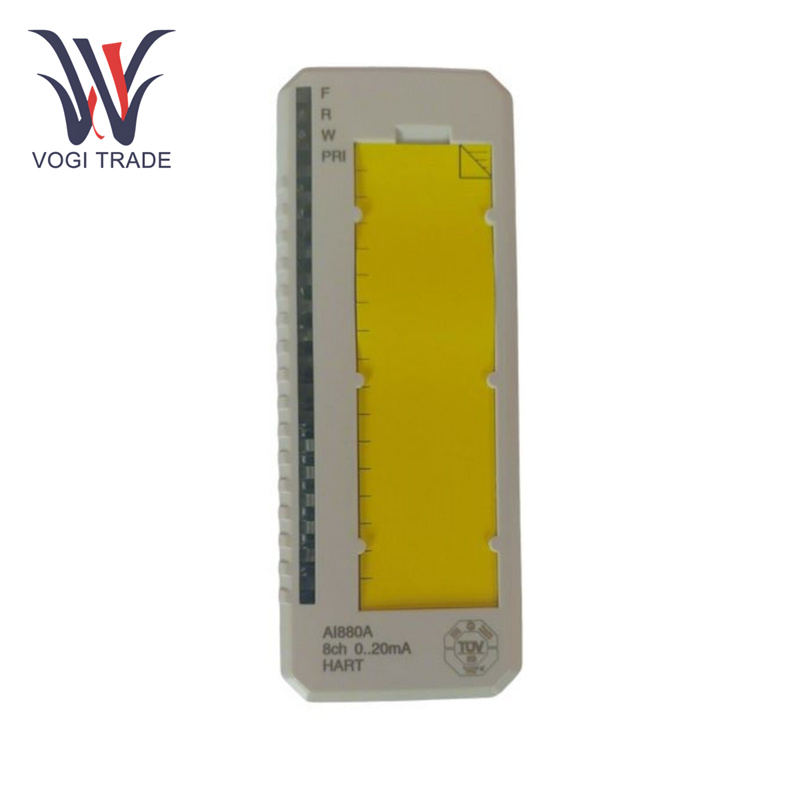

ABB AI880A

기술 매개 변수s

채널 :0 ... 20 mA 또는 4 ... 20 MA 단일 엔드 단극 입력을 처리 할 수있는 8 개의 현재 입력 채널이 있습니다.

정확성:정확도는이 전압-주파수 변환기의 주요 측면으로 ASABB AI880A는 12 비트 해상도와 최대 50ppm/° C의 온도 드리프트를 사용하면 최대 0.1% 정확도를 달성 할 수있어 아날로그 신호의 정확하고 정확한 측정을 가능하게합니다.

격리:8 개의 채널 각각은 50V 정격 절연 전압 및 500V AC 유전체 테스트 전압으로 모듈 버스에서 완전히 분리됩니다. 이를 통해 전기 분리가 크로스 스토크 및 잠재적 손상을 피할 수 있습니다.

전원 공급 장치 :모듈은 24V (모듈 버스에서)로 전원을 공급하며 +5 V 모듈 버스에서 45 MA, +24 V 모듈 버스에서 50mA (최대)로 전력 소비가 전원이납니다. 또한 ABB AI880A는 외부 송신기 전원 전력을 공급할 수 있습니다 (최대 전류는 260 MA로 제한됨).

특징

예, 예ngle 또는 중복 구성 :ABB AI880A는 단일 또는 중복 구성을 지원하며, 이는 다른 시스템 요구 사항을 유연하게 충족시키고 시스템 가용성 및 안정성을 향상시킬 수 있습니다.

루프 모니터링 DI 기능 :루프 모니터링 DI 기능은 추가 안전 기능을 제공합니다.

구성 가능한 경보 한계 및 범위 :맞춤형 모니터링 및 보호를위한 구성 가능한 필드 전원 출력 경보 한계 및 전류 입력의 범위/범위 제한으로 작동합니다.

전류 제한 송신기 전원 공급 장치 :각 채널에는 전류 제한 송신기 전원 공급 장치가 장착되어 있으며, 이는 정상적인 작동 및 장비 보호를 보장하기 위해 2 와이어 또는 3 와이어 송신기를 연결하는 데 편리합니다.

온보드 진단과 같은 기능 :온보드 진단을 통해 내부 전압, 필드 전력 입력 및 각 채널의 상태를 확인할 수 있습니다. ABB AI880A는 빠른 문제 해결 및 유지 보수를 위해 전면 LED를 통해 모듈 오류, 경고 및 채널 오류를 식별하고보고 할 수 있습니다.

XEIX -HART 직접 커뮤니케이션 :ABB AI880A의 기능 중 하나는 고급 진단 및 매개 변수 구성을 가능하게하는 현장 장치와의 지능형 통신 외에도 HART를 구현하는 것입니다.

응용 프로그램 범위

프로세스 자동화 :DS는 온도, 압력, 흐름 및 액체 수준과 같은 공정 변수를 모니터링하고 제어하기 위해 화학, 석유 화학 및 제약과 같은 산업에서 널리 사용됩니다. 정확하고 안정적인 아날로그 입력 측정의 이점은 프로세스 조건을 유지하고 정확한 제품 품질을 제공하는 것입니다.

발전 :ABB AI880A는 발전기 출력, 변압기 조건 및 유통 시스템의 저수준 전류 신호를 측정하기 위해 발전소에서 사용하여 효율적인 발전 및 그리드 통합을위한 주요 데이터를 제공 할 수 있습니다.

ManufactUring 및 생산 :제조 시설에서는 모터 제어, 컨베이어 시스템 및 로봇 암과 같은 응용 분야에서 사용할 수 있으며, 현재 신호의 정확한 측정이 생산 공정을 정확하게 제어하고 모니터링하는 데 중요합니다.

조명 제어 및 에너지 관리에 대한 HVAC 시스템 :ABB AI880A DDC가없는 건물 자동화는 센서에서 아날로그 신호를 얻어 건물 서비스를 지능적으로 제어하고 최적화하고 에너지 효율성을 향상 시키며 탑승자 편의를 제공 할 수 있습니다.
