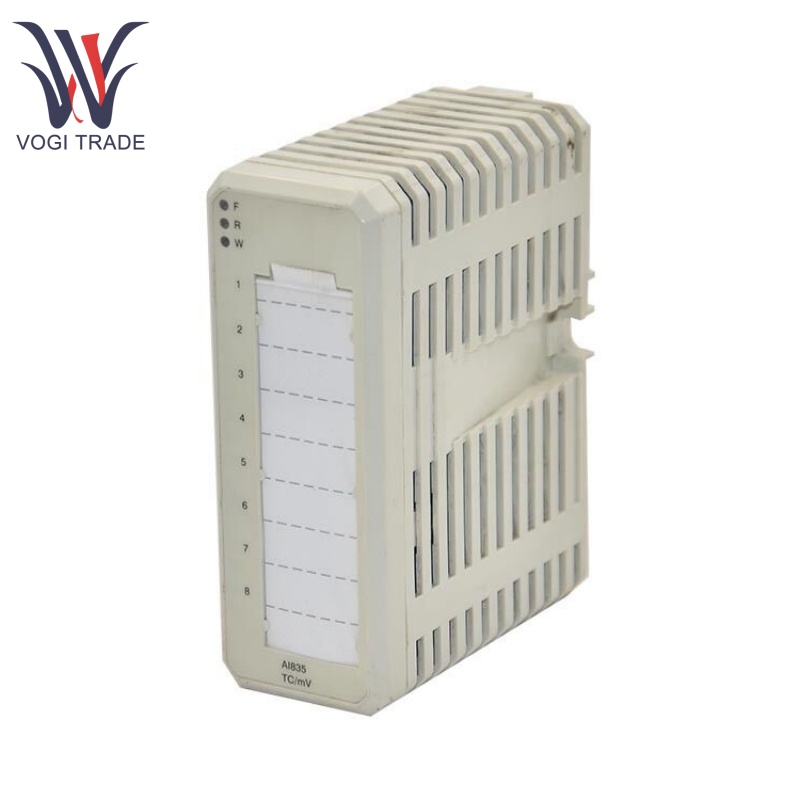

ABB AI835

기술 매개 변수

전원 공급 장치 :24 VDC

입력 전압 범위 :-10 ~ +10 v

입력 전류 범위 :-20에는 +20이 있습니다

입력 임피던스 :10 MΩ

출력 전압 범위 :0 ~ 10 v

출력 현재 범위 :0은 20 MA입니다

출력 임피던스 :100 오

측정 가능한 열전대 유형 :B, C, E, J, K, N, R, S, T.

해결:15 비트

정확성:풀 스케일의 ± 0.1%

선형성 :풀 스케일의 ± 0.05%

소음:<10 μV rms

공통 모드 제거 비율 (CMRR) :> 120 dB

작동 온도 :-25 ° C ~ +70 ° C

저장 온도 :-40 ° C ~ +70 ° C

기능적 특징

고정밀 신호 획득 모듈 :ABB AI835 8 채널 열전대/MV 입력 모듈 정밀 열전대 및 차동 입력을 사용한 밀리 볼트 신호 측정을 위해 설계되었습니다. ± 0.05% 정확도에 대한 고급 공통 모드 노이즈 억제 기능은 산업 온도 모니터링 및 마이크로 볼트 레벨 신호 감지에 최적화되었습니다.

측정 범위는 유연하고 구성 가능합니다.각 채널은 구성 가능한 측정 범위를 지원합니다 (예 : 전압 범위는 -30mV ~ +75mV 선형으로 설정할 수 있습니다. 최대 8 개의 외부 열전대 유형을 지원합니다 : B, C, E, J, K, N, R, S & T 유형. 유연성을 통해 모듈은 다양한 센서 유형에 맞게 쉽게 조정하여 다양한 도메인의 애플리케이션을 만족시키고 시스템 설계에서 높은 수준의 사용자 정의 가능성을 제공 할 수 있습니다.

선형화 함수도 포함됩니다.ABB AI835는 냉간 접합 온도를 통해 냉간 접합 온도를 통해 냉간 접합 온도를 통해 열전대 측정에서 정확한 보상을 위해 기준 접합 (콜드 접합부) 온도에 통합하여 높은 정밀 온도 측정을 달성합니다. 또한 모듈은 선형화 함수를 제공하여 열전대 및 기타 비선형 신호의 선형 출력을 실현하여 제어 시스템을 직접 작동 할 수 있습니다.

입력 단절 감지 및 출력 단락 보호 :ABB AI835에는 내장 입력 연결 해제 감지 기능이 있으며 센서의 배선이 실시간으로 분리되었는지 여부를 식별하여 데이터 수집 시스템의 신뢰성을 보장하고 경보 또는 시정 조치의 트리거링을 지원합니다. ABB AI835에는 출력 회로가 짧을 때 모듈과 연결로드를 손상으로부터 보호하는 출력 단락 보호 기능이 있습니다.

가스 균수 설계 :ABB AI835는 입력 및 출력 채널 사이의 갈바니 분리를 제공하여 전기 간섭이 측정 신호에 영향을 미치는 것을 방지합니다. 이 격리 설계는 회로 분리로 인한 감전 및 장비 손상의 위험을 줄여서 시스템 안전을 향상시키면서 모듈 및 기타 장비를 전기 결함으로부터 보호합니다.

다중 모듈 터미널 유닛 (MTU)과의 광범위한 호환성 :ABB AI835는 TU810, TU812, TU814, TU818, TU830 및 TU833을 포함한 광범위한 MTU 모델을 지원합니다. 이 광범위한 호환성은 시스템에 통합 할 수있는 많은 유연성을 제공하므로 사용자는 신호 컨디셔닝, 구성 또는 연결 옵션과 같은 추가 기능 기능을 얻는 데 필요한 다른 MTU를 선택할 수 있습니다.

응용 프로그램 필드

산업 자동화 :다양한 공정 변수를 모니터링하고 제어하기 위해 자동차, 전자 및 플라스틱과 같은 제조 산업에 사용됩니다. ABB AI835이 제조 공정은 프로세스 제어 및 품질 보장에 크게 의존하며, 이는 센서 아날로그 신호의 올바른 변환에 의해 달성됩니다. 전기장은 또한 제조 공정에 편차가있을 경우 인쇄 회로 보드 제조에서 전압 및 전류를 측정하는 데 사용될 수 있습니다.

에너지 공급 및 분쟁TCH :ABB AI835 의이 중요한 데이터 수집은 또한 전력 생성을 최적화하고 장비 고장을 방지하며 에너지 생산 효율을 향상시킬 수 있습니다. 또한 변전소 및 유통 지점에서 유통 네트워크의 전압 및 전류를 모니터링하여 그리드 안정성을 개선하고 전원 공급 장치의 품질을 보장하는 데 사용될 수 있습니다.

환경 규제 :환경 모니터링 | 이 모듈은 높은 정확도로 정확한 아날로그-디지털 (ADC) 변환을 제공하고 품질 표준을 충족시키기 위해 수로 처리 된 공정을 정확하게 제어 할 수 있습니다. 미립자 물질, 이산화황 및 질소 산화물을 포함한 오염 물질을 측정하는 대기 질 모니터링 스테이션의 센서와 통합되어 환경 모니터링 및 규정 준수에 유용한 실시간 데이터를 제공합니다.

스마트 빌딩 시스템 및 환경 제어 :ABB AI835는 건물의 다른 영역에서 온도, 습도 및 공기 질을 측정하는 센서와 인터페이스 할 수 있습니다. 이러한 아날로그 신호를 디지털 데이터로 변환 하여이 모듈은 건물 관리 시스템을 통해 난방, 환기 및 에어컨 시스템, 조명 시스템 및 기타 건물 서비스를 조절할 수 있습니다. 온도 및 습도 감지와 같은 사용 사례, 에너지 소비 최적화를 극대화하면서 탑승자를위한 편안한 실내 환경을 유지하기 위해 필요에 따라 HVAC 시스템 설정을 자동으로 조정합니다.
