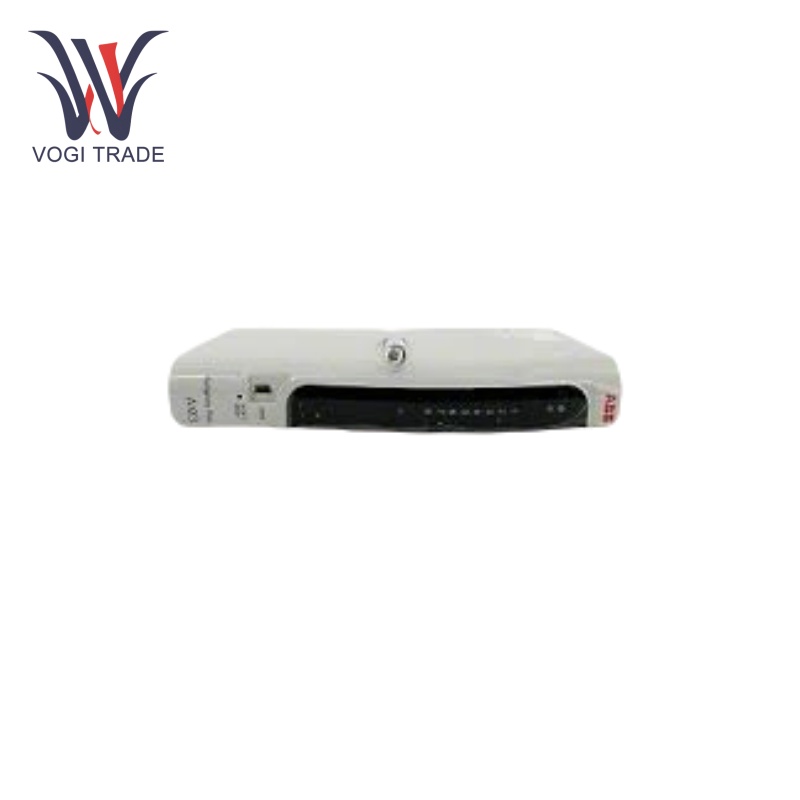

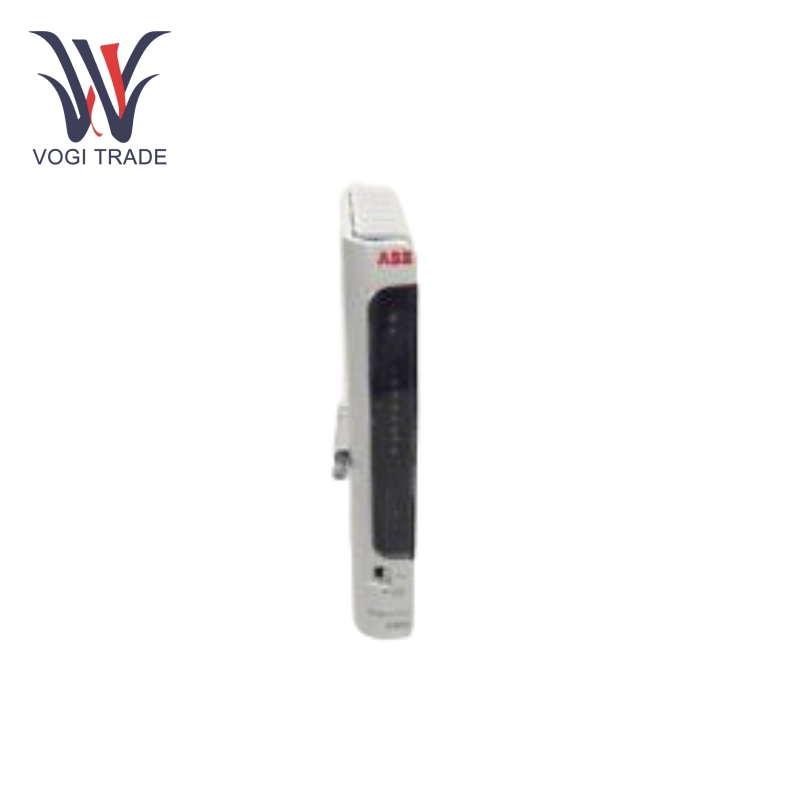

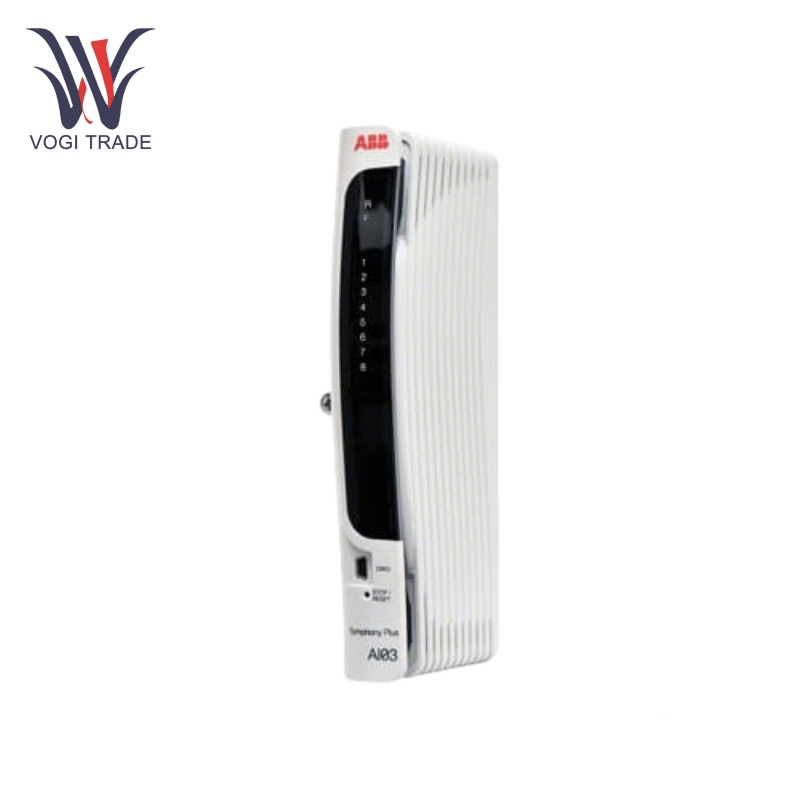

ABB AI03

작동 매개 변수

전원 요구 사항에스:24 VDC ± 10%.

A/D 변환 및 해상도: 각 채널에는 극성이있는 16 비트 A/D 해상도가 있습니다.

정확성: 모듈의 정확도는 ± 0.1%입니다.

신호 범위 및 유형: 각 채널은 2/3/4- 와이어 RTD 배선을 지원하며 지원되는 모든 RTD 유형에 대해 독립적으로 구성 가능합니다.

입력 채널: 8 개의 입력 채널

신호 처리: 각 채널에는 16 비트 아날로그-디지털 컨버터가 장착되어 있습니다.

입력 신호 유형: 4-20 ma, 0-20 ma, 0-10 V 및 열전대 신호.

해결: AI03은 고해상도, 일반적으로 12 또는 16 비트를 제공합니다.

작동 온도: -25 ° C ~ +60 ° C

제품 기능

입력 신호 처리: ABB AI03 아날로그 입력 모듈은 최대 8 개의 그룹 분리 된 RTD 온도 입력 필드 신호를 처리하도록 설계되었습니다. ABB AI03은 다양한 유형의 RTD 센서를 처리하여 온도 측정 응용 분야의 유연성을 제공 할 수 있습니다.

자동 교정:수동으로 교정하는 대신 모듈이 자동으로 교정됩니다. 이를 통해 시간 절약 및 일관성 있고 정확한 측정을 보장합니다.

온도 측정: ABB AI03 모듈의 주요 목적은 RTD 센서로부터 온도 측정을 얻는 것입니다. 즉, 이러한 아날로그 신호를 디지털 형태로 변환하여 제어 시스템에 의해 처리 될 수 있음을 의미합니다.

신호 분리n: 모니터링 신호 채널 분리는 그룹 격리이며, 제어 시스템이 전기 간섭에 의해 영향을받지 않고 정확한 신호 전송을 보장합니다.

유연한 구성: ABB AI03은 다양한 RTD 유형 및 배선 구성을 지원하도록 구성 될 수있어 다양한 응용 프로그램 및 센서 유형에 적응할 수 있습니다.

설치

장착 옵션: ABB AI03 모듈은 수평 행 또는 세로 열에 장착 될 수 있습니다. 폼 팩터는 표준이므로 기존 제어 시스템 설정에 쉽게 통합 할 수 있습니다.

케이블 연결: 최대 필드 케이블 길이는 600 미터입니다. 2/3/4- 와이어 RTD 센서를 연결하도록 선택하면 각 채널 배선이 채널 모듈에 적합해야합니다. 지정된 전압에 따라 전원 공급 장치도 올바르게 연결해야합니다.

응용 프로그램 범위

프로세스 제어: 화학 가공, 식품 및 음료 생산 및 제약 제조는 모두 기온을 최적의 수준으로 유지해야합니다.

에너지 관리: 온도를 모니터링하여 발전 및 유통 시스템의 효율적인 작동을 보장합니다.

HVAC 시스템: 건물을 관리하기위한 난방, 환기 및 에어컨 시스템의 온도 제어.

음식 및 음료 부문: 정확한 온도 측정은 식품 가공 및 음료 생산의 제품 품질 및 안전에 중요합니다.

문제 해결

진단 메시지: 오류 LED 활성화 또는 PLC 중지와 같은 시스템 동작을 정의하기 위해 오류의 심각성을 포함하는 진단 메시지를 모니터링합니다.

LED 표시기: 각 채널의 입력 상태 LED를 사용하여 문제의 빠른 식별 및 현지화를 가능하게합니다.

오류 로그 :결함을 찾고 분석하려면 시스템 오류 로그 및 진단 기록을 확인하십시오.

모듈 교체: 모듈에 결함이있는 것으로 의심되는 경우, 시스템 작동을 방해하지 않고 핫 스왑 기능을 활용할 수 있습니다.
