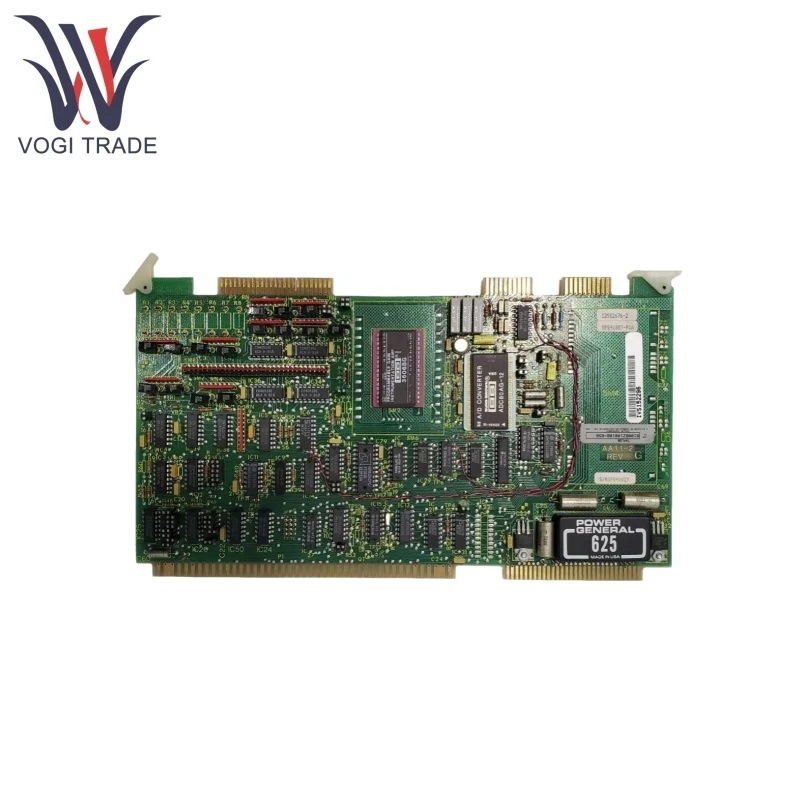

ABB 6100BZ10010B

ABB 6100BZ10010B는 ± 0.01% 본격적인 정확도를 가지고 있으며, 이는 산업 조건에서 안정적인 측정을 단단히 입증했습니다.

ABB 6100BZ10010B는 아날로그 신호 (전압 및 전류 (4-20MA))와 인터페이스 할 수 있으므로 대부분의 센서에서 작동 할 수 있습니다.

ABB 6100BZ10010B는 바람직하지 않은 전자기 간섭으로부터 신호를 보호하기 위해 RFI/EMV 필터가 내장되어 설계되었습니다.

ABB 6100BZ10010B는 핫 스왑 포핑을 지원하여 시스템 채널 수의 유지 보수 및 확장을 용이하게합니다.

ABB 6100BZ10010B는 입력 신호의 조건을 지속적으로 확인하고 결함 경보 및 자체 진단 메시지를 제공합니다.

원리를 사용한 제품

ABB 6100BZ10010B는 터미널을 통해 외부 아날로그 신호 (예 : 압력 센서의 4-20mA 출력)를 수신합니다.

신호 안정성을 보장하기 위해 신호를 필터, 증폭 및 선형화하는 내장 회로가 있습니다.

고속 ADC (아날로그-디지털 변환기)를 사용하여 아날로그 신호를 디지털 값 (예 : 16 비트 이진 값)으로 변환합니다.

변환 된 디지털 신호는 논리 작업 또는 모니터링을 위해 백플레인 버스 또는 통신 인터페이스 (Profibus)를 통해 제어 시스템으로 전송됩니다.

제품 응용 프로그램

ABB 6100BZ10010B는 화학 및 석유 및 가스 산업에서 온도, 압력 및 흐름을 모니터링 할 수 있습니다.

모터 전류 및 진동 신호와 같은 제조 산업의 생산 라인 장비 상태를 모니터링 할 수 있습니다.

태양 광 발전소에서 태양 광 패널 전압/전류 데이터를 수집 할 수 있습니다.

버스 바 전압 및 하중 전류와 같은 스마트 그리드의 전력 매개 변수를 모니터링 할 수 있습니다.

에어컨 시스템의 온도 및 습도 센서 신호에 연결할 수 있습니다.

엘리베이터 제어 시스템에서 위치 피드백 신호를 처리 할 수 있습니다.

재료 응력 테스트 및 환경 시뮬레이션 실험과 같은 고정밀 실험 데이터 수집을 수행 할 수 있습니다.

제품 매개 변수

다음은 ABB 6100BZ10010B에 대한 것입니다.

입력 유형 : 전압 (0-10V, ± 10V), 전류 (4-20MA), 열전대 (선택 사항).

해상도 : 16 비트 (일반적인 값), 높은 동적 범위 신호 획득을 지원합니다.

입력 채널 수 : 8 채널 (단일 끝 또는 차동 입력으로 구성 가능).

정확도 : 풀 스케일의 ± 0.05% (25 °).

샘플링 속도 : 채널 당 100Hz (구성 가능).

공급 전압 : 24V DC ± 10% (전력 소비량 약 3W).

보호 클래스 : IP20 (실내 사용)은 제어 캐비닛에 설치해야합니다.

통신 인터페이스 : Modbus RTU 및 Profibus DP와 같은 프로토콜을 지원하여 주류 제어 시스템과의 원활한 통합을 가능하게합니다.
