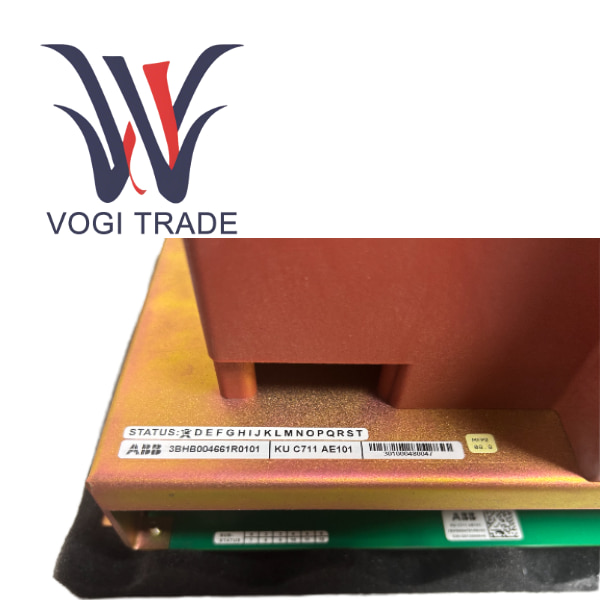

ABB 3BHB004661R0101

제품개요

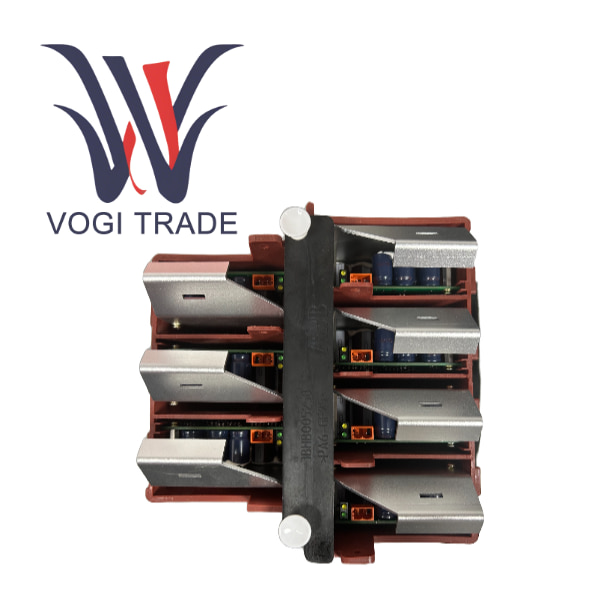

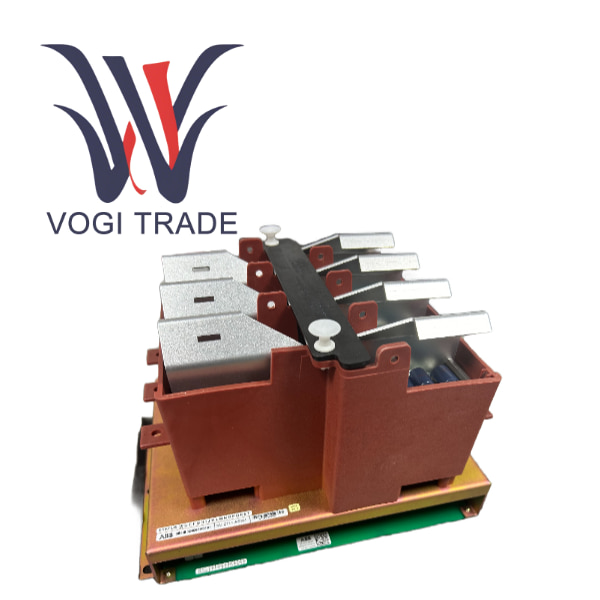

ABB KUC711AE101은 산업용 드라이브 및 자동화 제품 라인의 전원 관리 및 제어 시리즈를 위해 ABB에서 설계 및 제조한 전용 고성능 내부 전원 모듈입니다.3BHB004661R0101현장 배전에 직접 사용할 수 있는 독립형 전원 공급 장치는 아니지만 ABB의 보다 복잡한 전력 전자 장비에 핵심 기능 하위 시스템으로 깊이 통합되어 있습니다. 핵심 임무는 전력 반도체 장치의 게이트 드라이브 회로에 매우 안정적이고 절연된 순수 DC 전원 공급 장치를 제공하는 것입니다. 전력 전자 시스템에서 게이트 구동 신호의 품질은 주 전원 스위치 장치의 스위칭/끄기 속도, 손실 및 신뢰성을 직접적으로 결정합니다. 그리고 KUC711AE101은 이 중요한 링크의 안정적인 작동을 보장하는 에너지 코어입니다.

제품 기능 특징

게이트 유닛 전용 전원 공급 장치로서 게이트 드라이버에 깨끗한 전력을 공급하기 위한 전력 전자 시스템의 핵심 전원 공급 장치 역할에서 핵심 기능 및 특성이 파생됩니다.

전력 반도체의 게이트에는 스위칭 상태를 제어하기 위해 정밀하고 빠르며 절연된 전압 펄스가 필요합니다. 그만큼KUC711AE101시스템 버스 또는 보조 전원 공급 장치의 전기 에너지를 게이트 드라이버에서만 사용할 수 있는 저잡음, 안정성이 높은 DC 전압으로 변환하는 역할을 담당합니다.

전기 절연 및 안전 보장

게이트 구동 회로는 저전압 제어 회로를 보호하고 작업자의 안전을 보호하기 위해 고전압 주전원 회로와 전기적으로 절연되어야 합니다. 이 전원 모듈에는 고전압 정격 절연 변압기 또는 DC/DC 컨버터가 통합되어 있어 중요한 절연 장벽을 보장합니다.

높은 신뢰성과 견고성

ABB 산업용 등급 제품인 이 전원 모듈은 혹독한 전자기 환경에 맞게 설계되었습니다. KUC711AE101은 주 전원 회로가 전환될 때 생성되는 높은 dv/dt 및 di/dt 간섭을 견딜 수 있어야 하며 자체 출력의 안정성을 보장하여 전력 장애로 인한 잘못된 트리거 또는 드라이브 오류를 방지할 수 있어야 합니다.

컴팩트하고 통합된 디자인

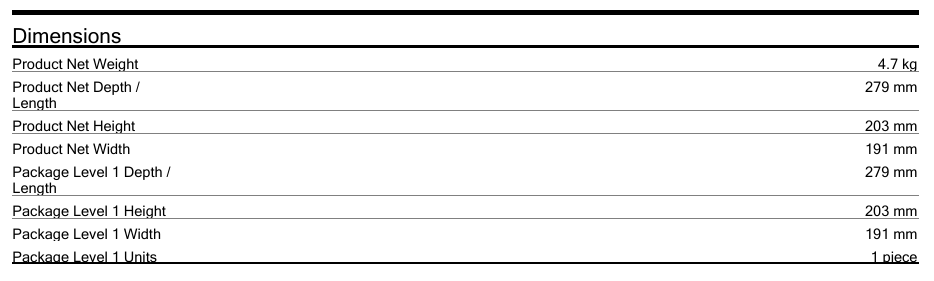

무게가 4.7kg임에도 불구하고 크기가 상대적으로 작기 때문에 공간이 제한된 주파수 변환기의 전원 장치에 쉽게 통합할 수 있습니다. 이 통합 설계는 외부 배선을 줄이고 시스템의 전반적인 신뢰성과 전력 밀도를 향상시킵니다.

단순화된 시스템 유지 관리

게이트 전원 공급 장치 기능을 전용 모듈에 통합함으로써 PMAC 제품군에서 게이트 구동과 관련된 오류가 발생할 경우 복잡한 전원 회로를 수리할 필요 없이 전체 전원 장치를 빠르고 정확하게 교체할 수 있어 가동 중지 시간이 크게 줄어듭니다.

적용 가능한 시나리오 스토리

에틸렌 공장의 주요 분해 가스 압축기의 우발적인 정지

대규모 화학 공장의 에틸렌 분해 장치에서 ABB 중전압 인버터로 구동되는 주요 분해 가스 압축기가 갑자기 작동하여 정지했습니다. 전체 생산 라인이 중단되어 시간당 최대 수백만 달러의 손실이 발생했습니다. 현장 엔지니어들은 진단 소프트웨어를 사용하여 오류 기록이 게이트 드라이브 전원 공급 장치 오류를 가리키는지 확인했습니다.

사전 조사 결과, 인버터 전원부 내부의 게이트부 전원 공급 장치에 문제가 있는 것으로 의심됐다. 이 전원 공급 장치는 수백 개의 병렬 IGBT 모듈에 구동 에너지를 공급하는 역할을 했습니다. 공장이 해안 근처에 있고 공기에 염분 함량이 높으며 장비를 수년 동안 지속적으로 가동했기 때문에 전원 공급 장치 내부의 전해 커패시터가 노후화되어 출력 전압 리플이 증가하여 고부하 조건에서 IGBT를 안정적으로 구동할 수 없어 보호가 작동되었을 수 있습니다.

유지 관리 팀은 예비 부품 창고에서 원래 ABB KUC711AE101 3BHB004661R0101 공장별 게이트 전원 공급 장치 모듈을 즉시 활성화했습니다. 몇 시간의 긴급 교체 및 테스트 끝에 압축기가 성공적으로 재가동되었고 생산 라인이 정상으로 돌아왔습니다. 이번 사건은 연속 공정 산업에서 핵심 장비의 중단 없는 작동을 보장하는 데 있어서 원래 공장별 전원 공급 장치 모듈의 중요한 역할을 강조합니다.
