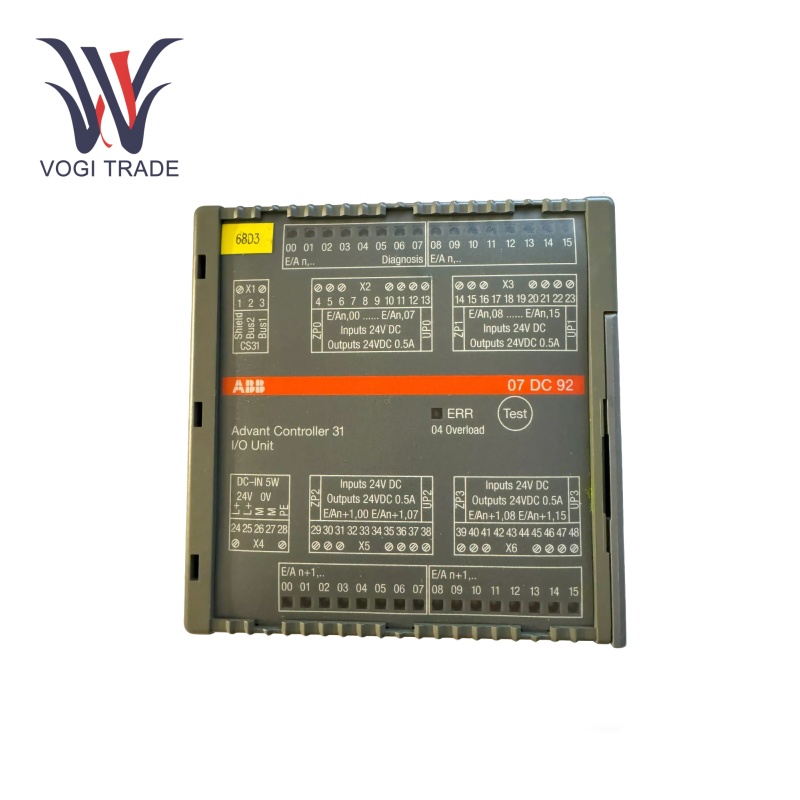

ABB 07DC92

작동 매개 변수

전압:DC에서 24

입력 전류 :채널 당 약 7mA

신호지연:1ms

유형:트랜지스터 출력

공칭 부하 :채널 당 0.5

보호:과부하 및 단락 보호

격리:4 개의 I/O 그룹 각각은 서로와 다른 장치로부터 전기적으로 분리된다.

제품 기능

디지털 입력 기능 :ABB 07DC92 모듈의 디지털 입력 섹션은 주로 필드 장치에서 디지털 신호를 획득하는 데 사용됩니다. 이러한 장비 유형에는 센서, 스위치 및 디지털 출력 장치가 포함될 수 있습니다.

전기 분리 :CS31 시스템 버스와 나머지 장치 사이, 입력 그룹 사이. 제어 시스템을 분리하여 필드 장치의 전기 간섭 및 결함으로부터 제어 시스템을 보호합니다.

신호 컨디셔닝 :제어 시스템에 도입 될 신호는 모듈에 의해 조절됩니다. 이러한 컨디셔닝에는 필터링 노이즈, 약한 신호 증폭 및 해당 신호가 제어 시스템이 작동하기에 적절한 전압에 있는지 확인하는 것이 포함될 수 있습니다. 최신 통합 회로 기술을 기반으로 다양한 유형의 입력 신호를 처리하기 위해 사용하여 현장의 많은 유형의 장치와 호환됩니다.

생성 제어 신호 :ABB 07DC92GENERES의 디지털 출력 부분은 제어 신호를 제어하여 필드 장치를 제어합니다. 제어 시스템에서 수신 된 명령에 따라 모듈은 릴레이, 솔레노이드 및 모터와 같은 장치의 작동을 제어하기 위해 출력 채널을 켜거나 떨어 뜨립니다.

출력 주행 :ABB 07DC92 4 채널 출력은 채널 당 최대 500mA를 구동 할 수 있으며 전체 그룹에 걸쳐 총 4A입니다. 또한 저전력 장치를 제어하는 ​​데 직접 사용할 수 있거나 전력 증폭기와 함께 사용하여 더 큰 전력 부하를 구동 할 수 있습니다. 모듈의 트랜지스터 출력은 또한 견고한 상태이며, 모듈과 부하를 모두 보호하기 위해 유도 부하 스위칭 주파수에 약간의 제한이있는 저항성 및 유도 부하를 처리 할 수 ​​있습니다.

디지털 출력 제어 :액추에이터, 릴레이 및 기타 필드 장치에 대한 제어 신호를 PLC에 제공하여 실시간 작동 제어를 가능하게합니다.

유연한 구성 :32 개의 채널을 독립적으로 입력 또는 출력으로 구성하여 유연성을 제공 할 수 있습니다.

특수 증상:상태 LED 및 오류 보고서와 같은 진단 기능을 지원하여 모듈 및 디버그 문제의 성능을 모니터링하는 데 도움이됩니다.

설치

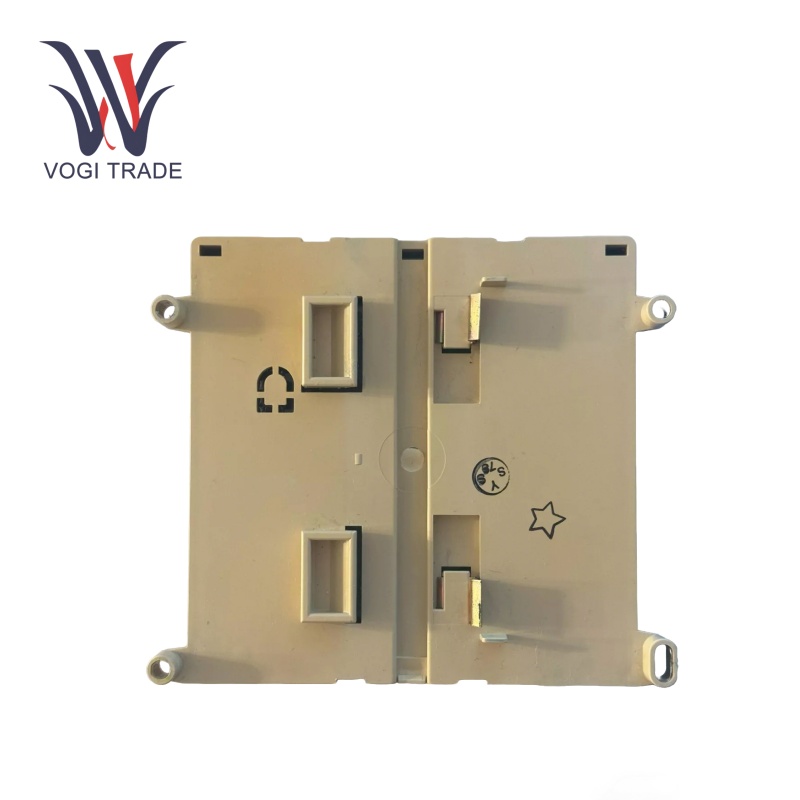

설치:이 ABB 07DC92는 기존 제어 패널에 쉽게 통합 할 수있는 표준 35mm 레일 인 DIN 레일 장착 모듈입니다.

전기 연결 :24 v DC 전원 공급 장치.

I/O 연결 :시스템에는 총 32 개의 구성 가능한 채널이 있으므로 입력에 사용되는지 또는 출력 구성에 따라 올바르게 페어링해야합니다.

시스템 버스 :ABB 07DC92를 CS31 시스템 버스에 통합하여 PLC와 통신 할 수 있습니다.

구성:일반적으로 모듈의 주소 설정 및 각 I/O 채널의 기능 정의와 같은 모듈의 구성으로 일반적으로 설정합니다.

응용 프로그램 범위

제조 자동화 :생산 라인에서 기계 및 프로세스 제어를 자동화하여 효율성과 제품 품질을 모두 증가시킵니다.

프로세스 제어 :화학 가공, 석유 및 가스, 제약 또는 정확한 운영 취급이 필요한 산업과 같은 산업에서의 운영 모니터링.

에너지 관리 :발전 및 분배의 전기 시스템을 모니터링하고 제어하여 에너지 사용을 최적화하고 시스템 신뢰성을 보장합니다.

교통 시스템 :운영을 개선하기 위해 철도, 공항 및 기타 운송 인프라의 제어 시스템과 협력합니다.

문제 해결

진단 경보 :모듈 기능의 경우 즉각적인 신호.

오류 메시지 :PLC의 진단 기능을 사용하여 오류 메시지 및 시스템 로그를 읽으십시오.

전기 연결 :모든 배선 및 커넥터가 손상되지 않고 올바르게 배치되어 있는지 확인하십시오.

구성 설정 :모든 채널 구성 및 모듈 주소가 올바른지 확인하십시오.

로드 조건 :과부하를 피하기 위해 부하가 0.5 A/CH를 초과하지 않도록하십시오.
