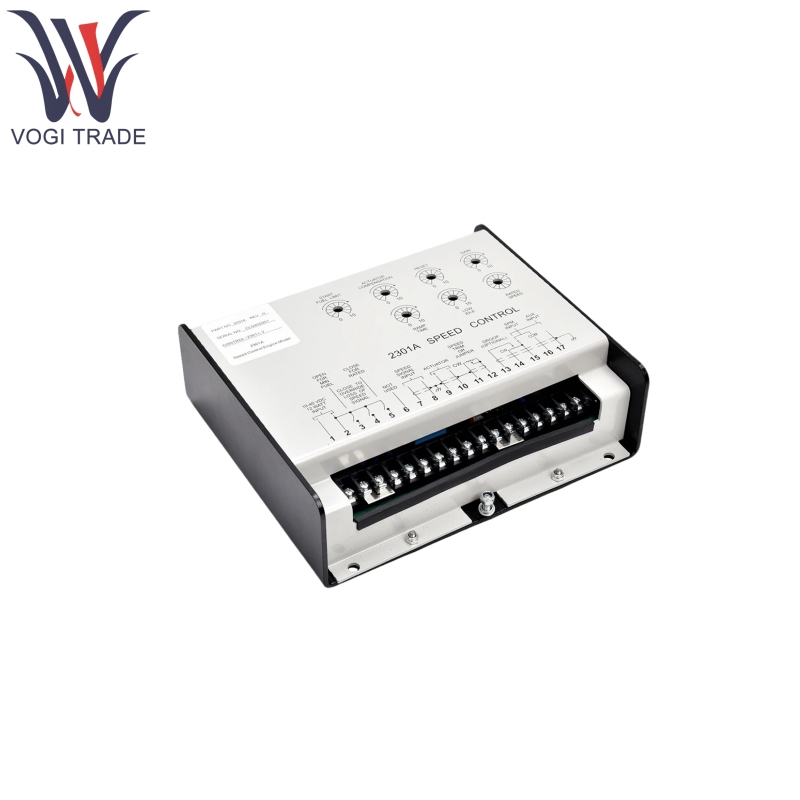

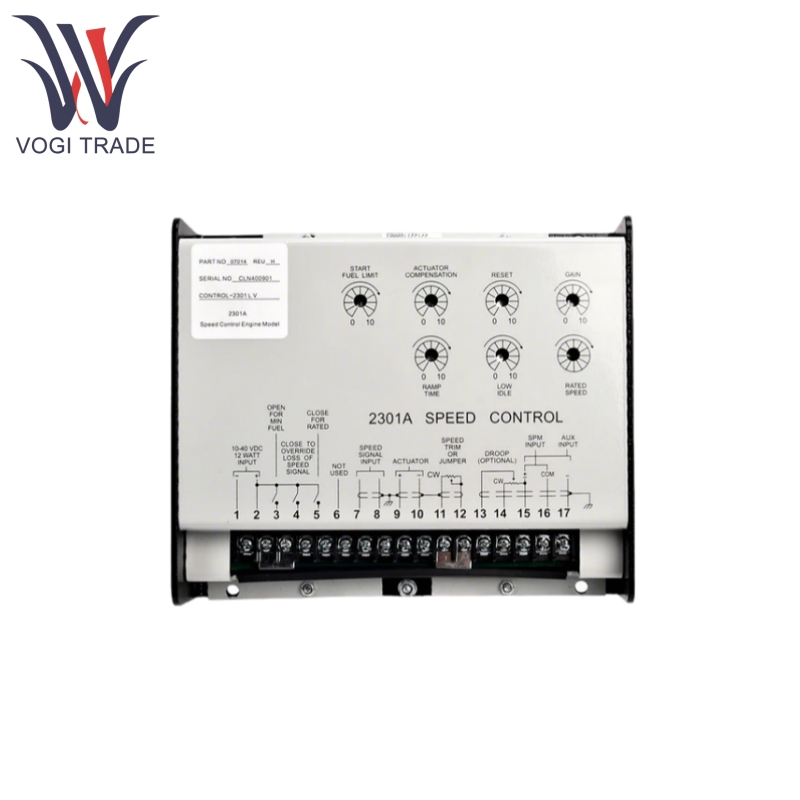

우드워드 9907-014

제품 기능

Woodward 9907-014에는 듀얼 모드 제어, 재분배 기능, 동적 조정 기능, 안전 보호 및 확장 호환성이 있습니다.

듀얼 모드 제어 : Woodward 9907-014는 등시 및 처진 모드를 지원합니다

등시 모드 : 단일 장치 또는 다중 장치에 적합한 일정한 속도를 유지합니다 (로드 제어 액세서리가 필요).

Droop Mode : 속도는 부하에 따라 다르며 (하중이 증가함에 따라 속도가 감소 함) 무한 그리드에 평행하게 연결하거나 여러 장치의 병렬 작동에 적합합니다.

로드 분포 기능 :

발전기 하중은 전류 변압기 (CT) 및 전압 변압기 (PT)에 의해 감지되며, 내부 하중 매칭 회로는 평행 작업 중 부하 균형을 보장하기 위해 여러 장치 간 부하의 비례 분포를 실현합니다.

동적 조정 기능 :

게인, 재설정 및 액추에이터 보상 손잡이를 조정하여 장치의 동적 응답을 최적화하기 위해 조정할 수 있습니다 (예 : 갑작스런 하중 변화 중 속도 안정성). Woodward 9907-014는 스타트 업 동안 속도 오버 슈트 또는 연기를 피하기 위해 시작 연료 한계 및 램프 시간 조정을 지원합니다.

안전 보호 :

통합 속도 신호 실패 감지 회로는 속도 센서 신호가 손실 될 때 액추에이터를 최소 연료 위치에 자동으로 배치합니다 (외부 비상 정지가 필요). Woodward 9907-014는 스타트 업에서 속도 신호 감지의 임시 우회에 대한 외부 결함 신호 재정의를 지원합니다.

확장 호환성 :

외부 속도 트리머 전위차계, SPM-A 동기화기 및 기타 액세서리를 연결하여 원격 속도 조정 및 유닛의 그리드와 동기화를 지원할 수 있습니다.

제품 응용 프로그램

Woodward 9907-014는 정밀한 속도 제어 및 병렬로드 분포가 필요한 발전 시스템에 적합합니다. 일반적인 시나리오는 다음과 같습니다.

디젤 / 가스 혈기 세트 :

Woodward 9907-014 단일 장치 (동기 모드) 또는 여러 장치 (SAG 모드)의 평행 전원 공급 장치 (예 : 데이터 센터 백업 전원, 원격 영역 마이크로 그리드)의 안정적인 작동.

해양 전력 시스템 :

Woodward 9907-014는 해양 발전기를 구동하여 여러 장치가 병렬 일 때로드 밸런싱을 보장하고 그리드 안정성을 유지합니다.

산업 발전소 :

Woodward 9907-014 화학 산업, 야금 및 기타 산업의 셀프 공급 발전소를위한 증기 터빈 또는 가스 터빈 구동 발전기 제어.

비상 전력 시스템 :

Woodward 9907-014는 ATS (Automatic Transfer Switch)와 협력하여 유틸리티 전원과 발전기 간의 원활한 전환을 실현하여 임계 부하에 대한 전원 공급 장치를 보장합니다.
