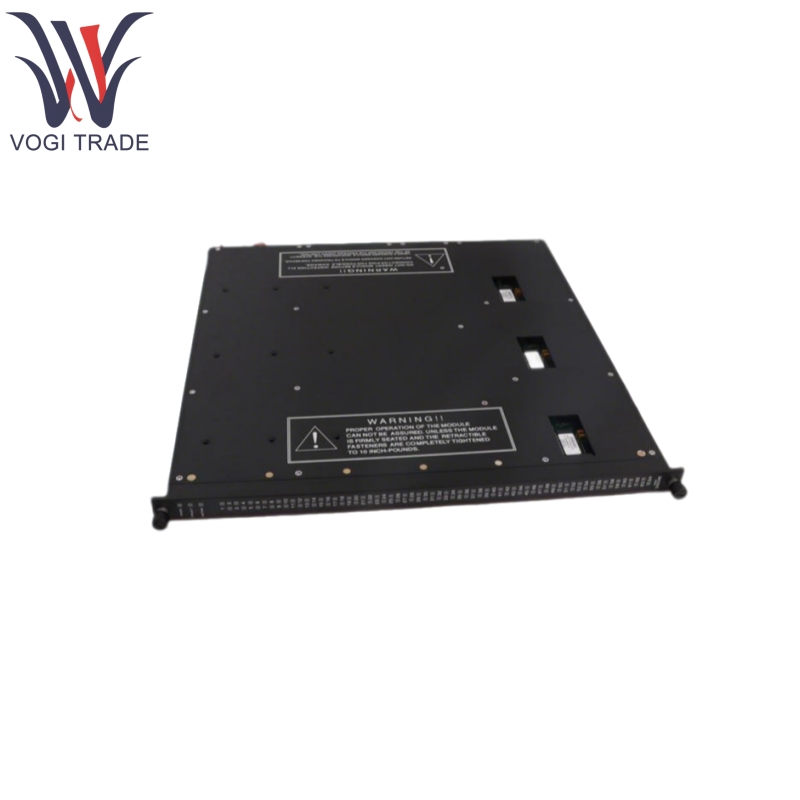

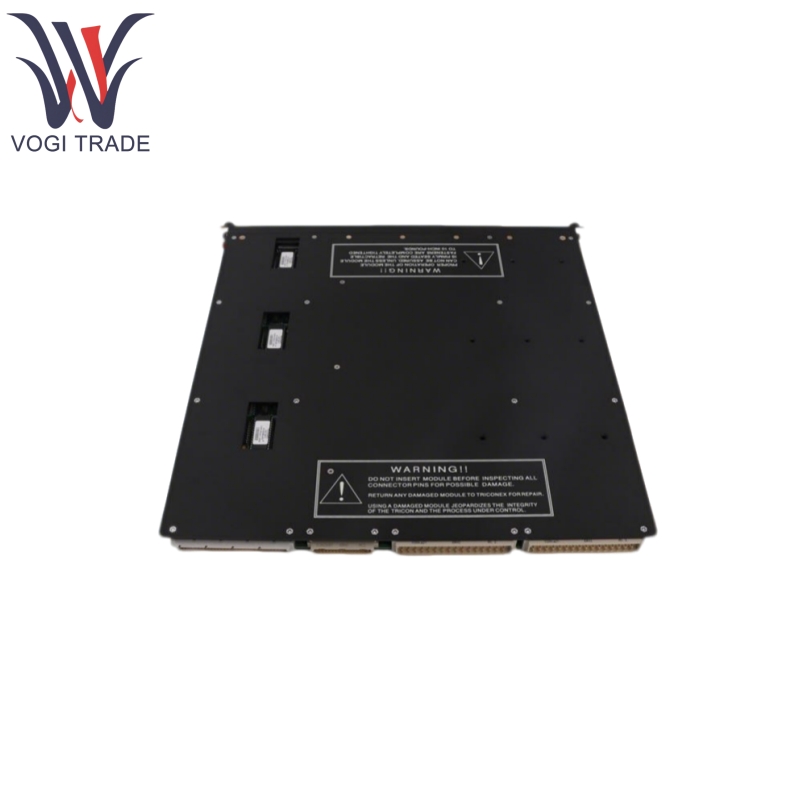

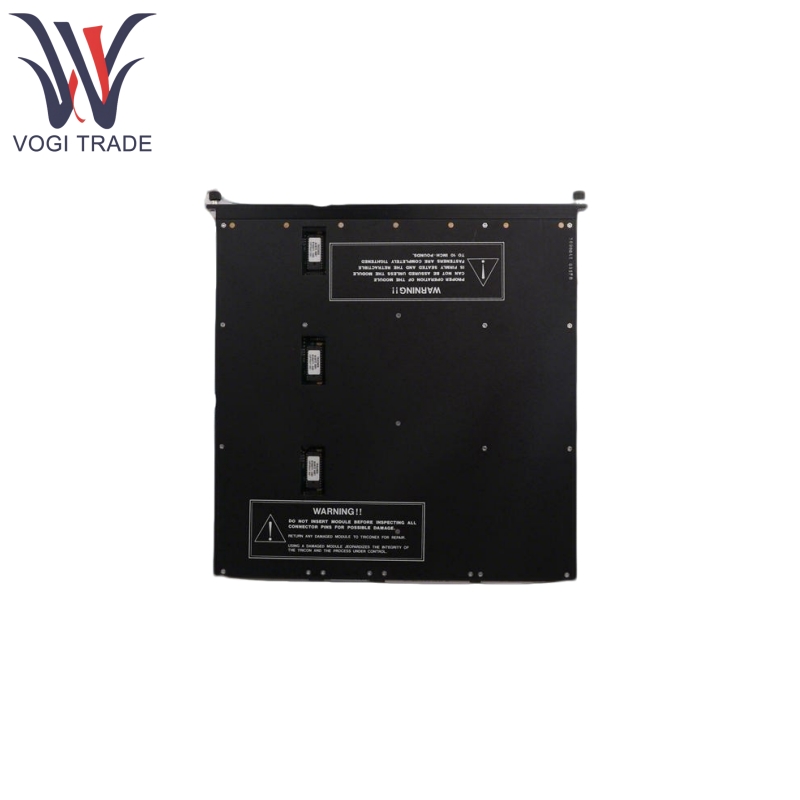

Triconex 3504E

제품 기능

TRICONEX 3504E 각 채널에는 입력 지점을 스캔하고 데이터를 컴파일하며 입력 데이터가 무결성을 위해 투표되는 주 프로세서로 전송하는 마이크로 프로세서가 장착되어 있습니다.

TRICONEX 3504E는 각 채널에 대한 완전하고 지속적인 진단을 지원하여 채널 고장시 결함 표시기 및 섀시 알람을 활성화합니다.

핫 대기 모듈은 별도의 외부 종단 패널 (ETP)과 함께 지원되며 Triconex 3504E 모듈은 섀시의 설치 오류를 방지하기 위해 기계적으로 키가 표시됩니다.

Triconex 3504E 채널은 필드와 트리콘 사이의 독립적 인 신호 조절이 가능하므로 다른 필드 신호 환경에 적응할 수 있습니다.

제품 매개 변수

채널 구성 : 32+32 채널 (총 64 포인트), Triconex 3504E는 통과되지 않은 설계를 지원하고 각 채널은 독립적으로 격리됩니다.

신호 유형 : 24V DC 디지털 입력, TRICONEX 3504E 건식 접촉 또는 활성 신호 (예 : 스위치, 센서 상태 신호)와 호환됩니다.

입력 특성 : TRICONEX 3504E는 와이어 브레이크 (LB) 및 단락 (SC) 모니터링 (KF 모듈에서 실현 된 선택적 기능)을 지원합니다.

응답 시간 : 일반적인 <1ms (필드에서 컨트롤러로 신호 전송 지연).

작동 온도 : -40 ° C ~ +70 ° C (산업 등급 넓은 온도 설계).

보호 클래스 : IP20 (DIN EN 50022에 따라 닫힌 캐비닛에 설치).

진동 및 충격 : 10-500Hz 범위의 5G 진동; 15g 피크 충격 (11ms 하프 사이신 펄스).

제품 응용 프로그램

산업 자동화 분야 :

Triconex 3504E 고밀도 디지털 입력 모듈은 공장 장비 및 생산 라인을 모니터링하고 제어하고 센서 및 액추에이터를 연결하고 모든 종류의 디지털 신호를 처리하여 생산 공정의 안정적인 작동을 보장 할 수 있습니다. 자동차 제조 공장에서는 로봇 암의 위치 피드백, 장비의 시작 신호 등과 같이 생산 라인에서 다양한 장비의 달리기 상태를 실시간으로 모니터링 할 수 있습니다. 플라스틱 기계의 생산에서 장비의 스위칭 신호를 수집하고 처리하고 자동화 제어를 실현합니다.

전원 시스템 :

발전소 및 기타 전력 시설에서 Triconex 3504E 고밀도 디지털 입력 모듈은 다양한 장치의 상태를 모니터링하는 데 사용됩니다. 예를 들어, 발전기의 차단기 상태, 변압기의 탭 체인저 위치 및 모든 종류의 보호 장치의 작업 신호 등을 모니터링합니다. 전력 시스템의 안전하고 안정적인 작동에 대한 데이터 지원을 제공하고 안정적인 전기 공급을 보장합니다.

석유 화학 산업 :

Triconex 3504E 고밀도 디지털 입력 모듈은 석유 추출, 정제 및 화학 생산에 중요한 역할을합니다. ESD (Emergency Stop Systems), 화재 및 가스 감지 시스템, 버너 관리 시스템, 터빈 제어 시스템, 프로세스 제어 시스템 등을 모니터링하는 데 사용할 수 있습니다. 오일 및 가스 추출 사이트에서, 다양한 유형의 밸브, 펌프 작동 등의 스위칭 상태를 모니터링합니다. 화학 생산 공장에서는 반응 주전자의 온도, 압력 및 기타 파라미터의 스위칭 경보 신호를 수집하여 비주교시 시간에 해당 안전 측정을 트리거 할 수 있습니다.

교통 산업 :

Rail Transportation에서 Triconex 3504E 고밀도 디지털 입력 모듈은 기차의 안전한 작동을 보장하기 위해 투표율의 위치, 신호 램프의 상태 등과 같은 철도 신호 시스템의 장비 상태를 모니터링하는 데 사용됩니다. 자동차 제조 공장의 자동 운송 시스템에서는 재료 전달 장비의 작동 상태를 모니터링하는 데 사용됩니다.

유해 영역 신호 분리 시나리오 :

Triconex 3504E 고밀도 디지털 입력 모듈은 석유 화학 위험 생산 구역, 천연 가스 마이닝 사이트 등과 같은 유해 지역에서 유해한 지역에서 사용될 수 있으며, 전기 장애로 인해 고장으로 인한 안전성과 분리 된 장애로 인해 안전하고 폭발성 가스 또는 먼지가 존재하는 이들 환경에서 안전하고 안정적으로 신호를 수집하고 전송할 수 있습니다. 그리고 일부 모델은 관련 폭발 방지 표준을 준수합니다.
