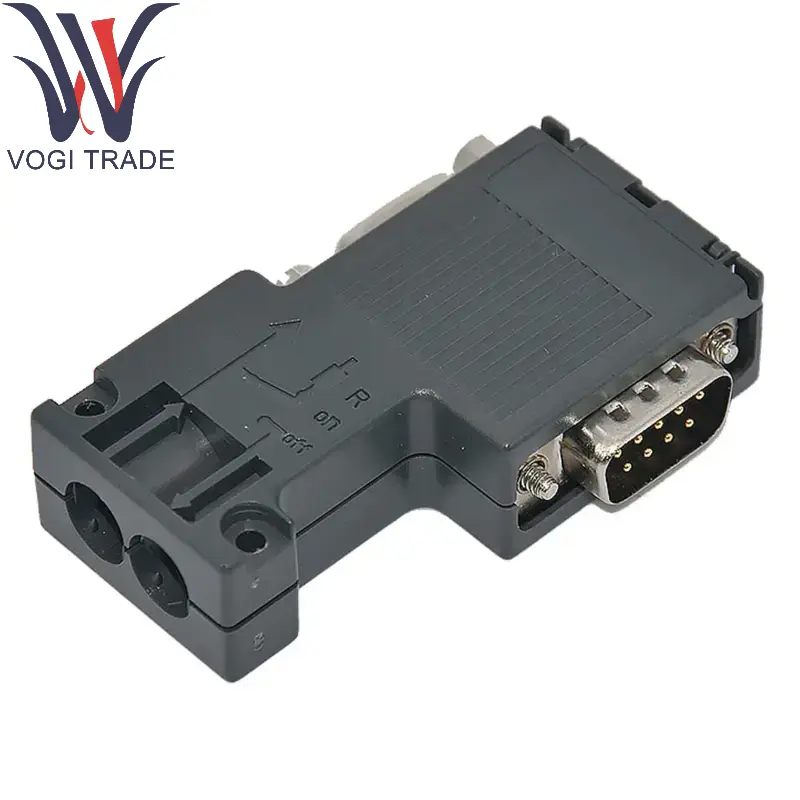

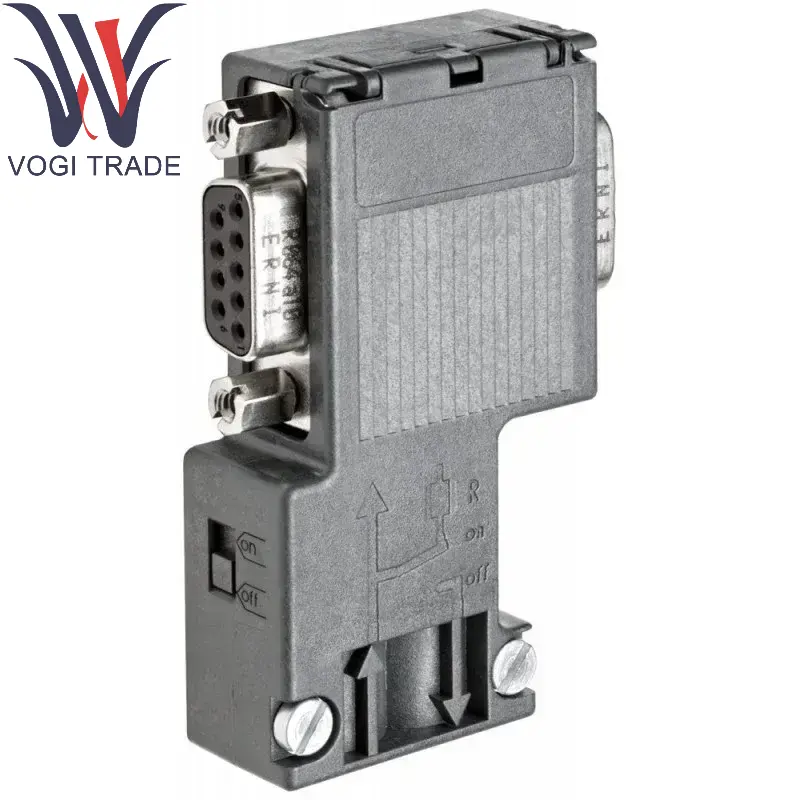

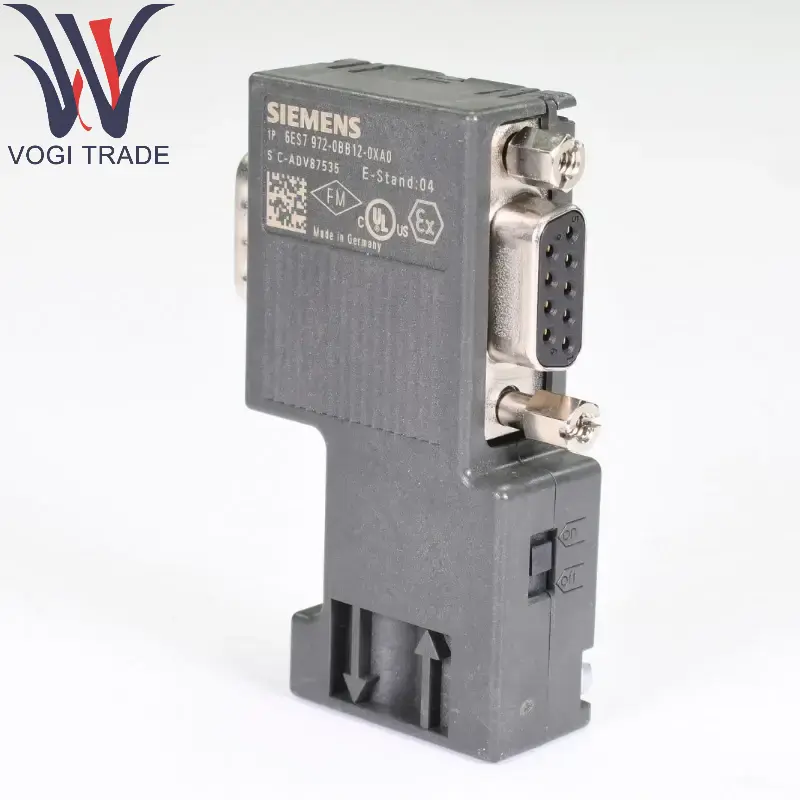

시멘스 6ES7972-0BB12-0XA0

기술 매개 변수

인터페이스 유형 :

Profibus DP 장치를 연결하는 데 사용되는 9 핀 서브 D 인터페이스 (Female).

Siemens 6ES7972-0BB12-0XA0은 쉽게 시운전 및 유지 보수를 위해 추가 프로그래밍 인터페이스 (PG/OP 인터페이스)를 제공합니다.

전기 특성 :

Siemens 6ES7972-0BB12-0XA0은 최대 전송 속도가 12Mbps 인 Profibus DP 프로토콜을 지원합니다.

터미널 저항없이 : 터미널 저항은 수동으로 구성되어야합니다 (버스 커넥터의 스위치에 의해 설정).

기계적 특성 :

케이블 배출 방향 : 수직 (90 ° 출구).

보호 수준 : IP20, 산업 제어 캐비닛에 설치에 적합합니다.

연결 케이블 : 표준 Profibus 차폐 트위스트 쌍 (예 : Siemens 6xv1830-0eh10)을 지원합니다.

호환성:

Simatic S7-300/400, et 200 시리즈와 같은 Profibus DP 장치에 적용 할 수 있습니다.

제품 세부 사항

디자인 기능 :

빠른 설치 및 교체 용 플러그인 디자인.

투명한 하우징은 연결 상태를 육안으로 검사 할 수 있습니다.

Siemens 6ES7972-0BB12-0XA0은 안전한 연결을 보장하기 위해 나사 잠금 기능을 제공합니다.

말기 저항 구성 :

커넥터가 버스의 양쪽 끝에있는 경우, 터미널 저항은 외부 터미널 저항 (예 : 6ES7972-0BA12-0XA0) 또는 수동 스위치에 의해 활성화되어야합니다.

응용 분야

산업 자동화 :

Siemens 6ES7972-0BB12-0XA0 PLC (예 : S7-300/400), 분산 I/O (ET 200) 및 기타 장치를 Profibus DP 네트워크에 연결하는 데 사용됩니다.

생산 라인 제어 :

자동차 제조 및 식품 가공과 같은 산업에서 분산 제어 시스템을 구축하십시오.

장치 디버깅 :

Siemens 6ES7972-0BB12-0XA0 온라인 진단 또는 프로그램 다운로드를 위해 프로그래밍 인터페이스 (PG 인터페이스)를 통해 프로그래머 (예 : PG/PC)에 연결합니다.

건물 자동화 :

건물 제어 시스템의 통신 네트워크에 통합됩니다.
