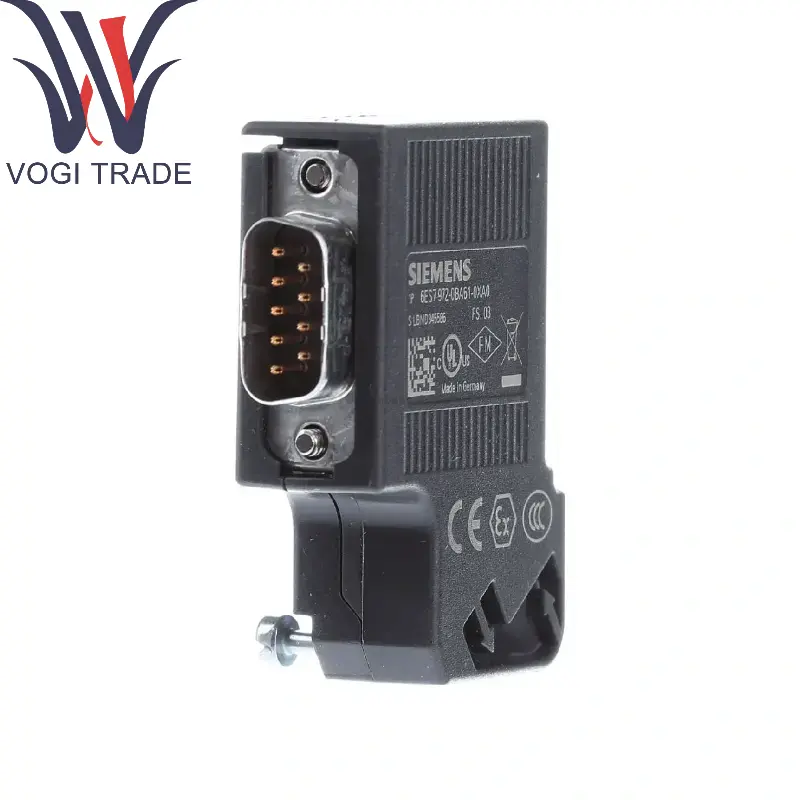

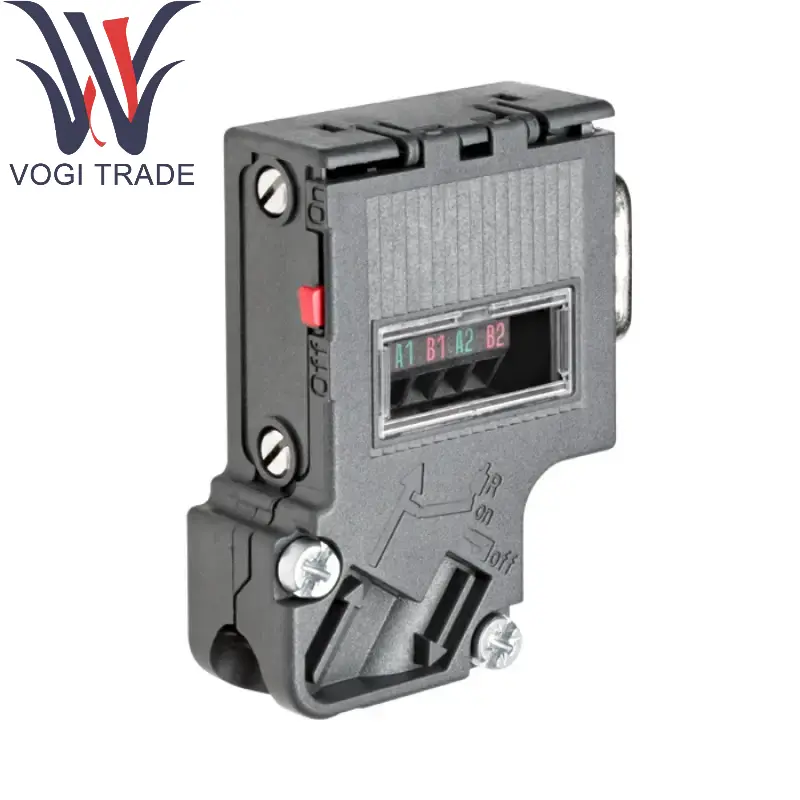

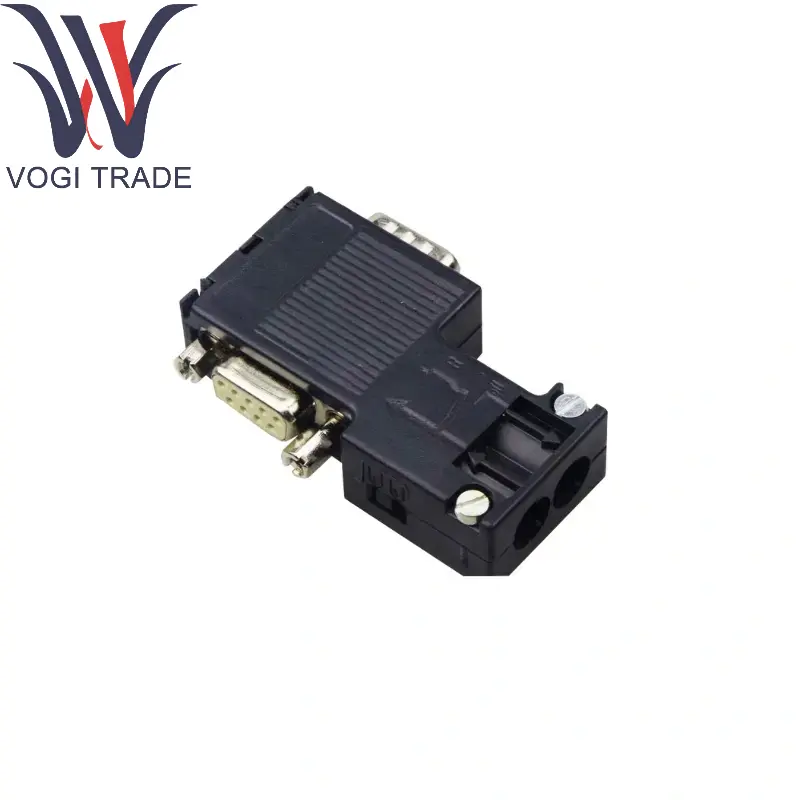

시멘스 6ES7972-0BA61-0XA0

제품 설명

기능:

Siemens 6ES7972-0BA61-0XA0 Profibus DP 장치 (PLC, HMI, 드라이브 등)를 RS485 네트워크에 연결하는 데 사용되었습니다.

Siemens 6ES7972-0BA61-0XA0은 신호 전송의 안정성을 보장하기 위해 터미널 저항 (스위치로 전환 가능)을 제공합니다.

프로그래밍 장치 (예 : Siemens PG 또는 PC 어댑터)를 통해 네트워크에 직접 액세스하기위한 통합 프로그래밍 인터페이스 (PG 인터페이스).

디자인 기능 :

플러그인 디자인 : 빠른 설치 및 제거를 지원합니다.

실드 연결 : 전자기 간섭 (EMI)을 줄이기위한 내장 방패 접지 터미널.

데이터 전송 속도 : Profibus DP 표준 속도 (9.6 kbps ~ 12Mbps)를 지원합니다.

기술 매개 변수

매개 변수 ： 사양

인터페이스 ： 유형 9 핀 서브 -D (여성)

네트워크 프로토콜 ： Profibus DP (IEC 61158 준수)

말기 저항 ： 전환 가능 (켜기/끄기)

최대 노드 수 : 32 (리피터없이)

케이블 길이 (12Mbps) ： 100 미터 (터미널 저항)

작동 온도 ： -20 ° C ~ +60 ° C

보호 수준 ： IP20 (실내 사용)

호환성 ： Siemens S7-200/300/400/1200/1500 등

응용 분야

산업 자동화 :

Siemens 6ES7972-0BA61-0XA0 PLC (예 : S7-300/400), 분산 I/O (ET200 시리즈) 및 기타 장치를 연결하는 데 사용됩니다.

Siemens 6es7972-0BA61-0XA0 장치 간의 고속 데이터 교환을 달성하기 위해 Profibus DP 네트워크를 구축합니다.

프로세스 제어 :

석유 및 화학 산업과 같은 산업의 센서, 액추에이터 및 제어 시스템을 연결하십시오.

조작:

생산 라인 자동화 (예 : 자동차 제조, 식품 포장).

건물 자동화 :

통합 된 HVAC 시스템, 조명 제어 등

메모

터미널 저항 : 네트워크의 양쪽 끝에있는 버스 커넥터는 터미널 저항을 가능하게해야하며 중간 노드를 꺼야합니다.

케이블 유형 : 차폐 된 꼬인 쌍 (예 : Siemens 6xv1830-0eh10)을 사용하는 것이 좋습니다.

접지 요구 사항 : 방패 층이 소음 간섭을 피하기 위해 단일 지점에 접지되어 있는지 확인하십시오.
