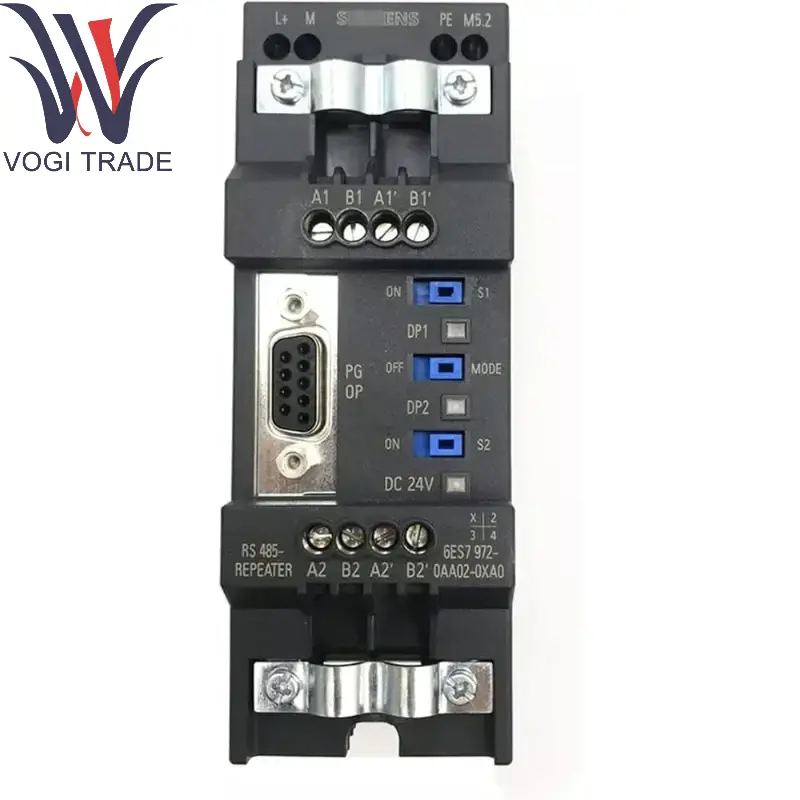

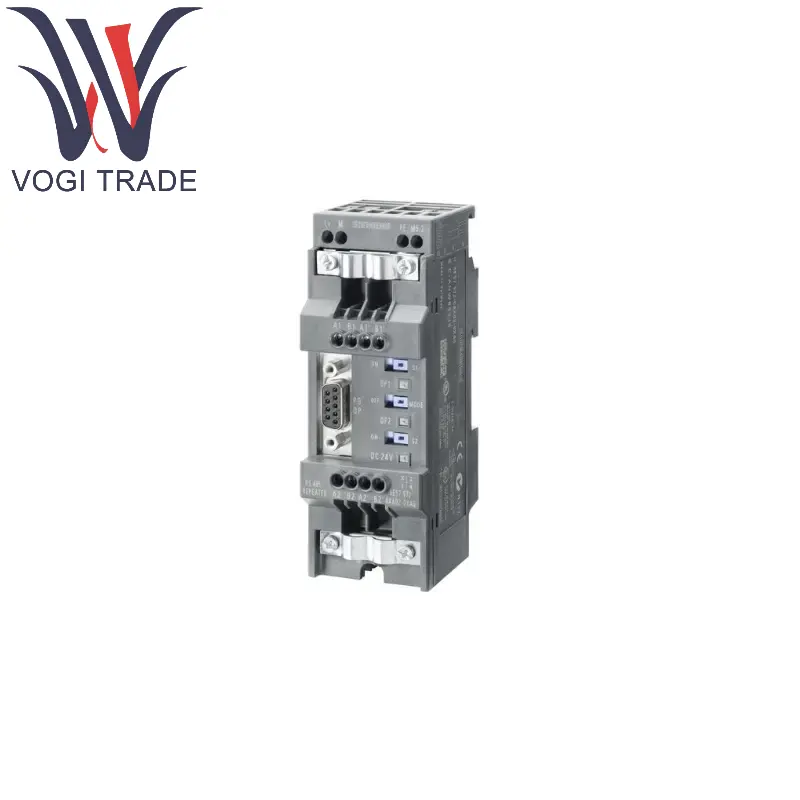

브랜드 : 지멘스설명 : RS485 버스 커넥터조건 : 새로운 브랜드인증서 : COO 테스트 보고서 보증서보증 : 1 년재고 수량 : 1지불 기간 : T/T배송 항구 : ShenzhenSiemens 6ES7972-0AA02-0XA0 SIMATIC DP, PROFIBUS/MPI 버스 시스템의 연결을위한 RS485 리피터. 31 개의 노드 최대. Baud Rate 12 MBIT/S, 보호 정도 IP20 향상된 사용자 취급
| 제조 |
지멘스 |
| 모델 번호 |
6ES7972-0AA02-0XA0 |
| 목록 |
SIMATIC DP |
| 원산지 국가 |
독일 |
| HS 코드 |
8538900000 |
| 차원 |
4.5cm × 12.8cm × 6.7cm |
| 포장 치수 |
6.5cm × 14.8cm × 8.7cm |
| 무게 |
0.35kg |
제품 설명
기능:
Profibus DP 네트워크의 물리적 연결을위한 Siemens 6ES7972-0AA02-0XA0, 터미널 저항 및 신호 릴레이 기능을 제공합니다.
Siemens 6ES7972-0AA02-0XA0은 FastConnect 기술을 지원하여 케이블 스트리핑 및 설치 프로세스를 단순화합니다.
네트워크 엔드 노드에 적합한 통합 터미널 저항 (스위치로 전환 가능).
물리적 특성 :
하우징 재료 : 차폐 디자인이있는 고강도 플라스틱.
인터페이스 : 9 핀 D 형 남성/여성 (특정 응용 프로그램에 따라 다름).
케이블 연결 : 나사 터미널 또는 FastConnect 플러그인을 통해.
전기 매개 변수 :
작동 전압 : 5V (버스로 구동).
최대 전류 소비 : ≤50 mA.
보호 수준 : IP20 (산업 제어 캐비닛 환경에 적합).
호환성:
모든 Siemens Profibus DP 장치 (예 : PLC, ET200 분산 I/O 등)와 호환됩니다.
Profibus International Standard (IEC 61158)를 준수합니다.
설치 방법 :
장치의 Profibus 인터페이스에 직접 연결하거나 케이블을 통해 여러 노드를 직렬로 연결하십시오.
응용 분야
산업 자동화 :
Siemens S7-300/400/1500 시리즈 PLC를 연결하는 데 사용되는 Profibus DP 네트워크.
분산 I/O 시스템의 통신 인터페이스 (예 : ET200M/ET200SP).
조작:
생산 라인 제어 및 모터 드라이브를위한 Profibus 커뮤니케이션 (예 : Siemens 인버터).
프로세스 제어 :
계측의 버스 통합 (유량계, 센서).
하부 구조:
건물 자동화에서 다른 Profibus 장치와의 네트워킹.
다른 고려 사항
말기 저항 :
네트워크의 양쪽 끝에서 터미널 저항을 활성화해야합니다 (커넥터의 스위치로 설정).
케이블 요구 사항 :
Siemens Shielded Twisted Pair (예 : 6xv1830-0eh10)를 사용하는 것이 좋습니다.
대체 모델 :
6ES7972-0BA12-0XA0 (프로그래밍 포트가있는 버전).
