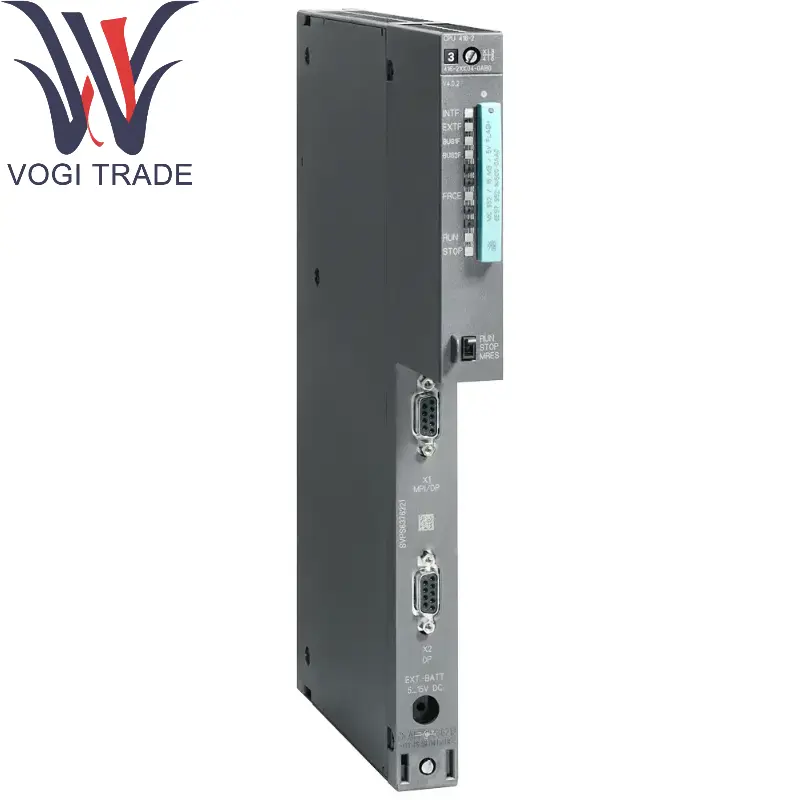

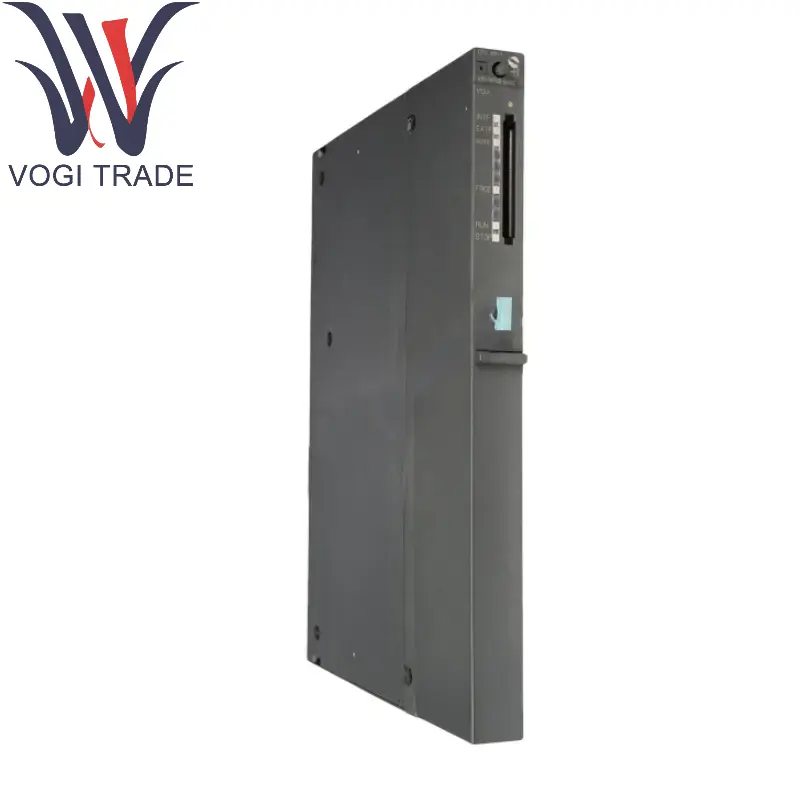

시멘스 6ES7416-2XN05-0AB0

제품 개요

모델 : 6ES7416-2XN05-0AB0

제품 이름 : SIMATIC S7-400 CPU 416-2

시리즈 : Siemens S7-400 PLC (고성능 프로그래밍 가능한 논리 컨트롤러)

포지셔닝 : 강력한 가공 전력 및 확장 성이있는 복잡한 자동화 작업에 적합한 중간에서 높은 엔드 제어 장치.

제품 설명

CPU 유형 : Siemens 6ES7416-2XN05-0AB0은 S7-400 시리즈의 고성능 CPU이며, 이중 프로세서 (2 개의 독립적 인 물리적 코어)가 장착되어 여러 작업의 병렬 처리를 지원합니다.

메모리 구성 :

작업 메모리 : 2.8MB (프로그램 및 데이터 저장 용).

로드 메모리 : Siemens 6ES7416-2XN05-0AB0은 확장 메모리 카드 (최대 64MB)를 지원합니다.

실행 속도 : 고속 제어 시나리오에 적합한 0.08ms/1000 명령 (바이너리 작동).

통신 기능 : MPI/DP (Multiple Communication Interfaces)를 통합하고 Profibus-DP Master-Slave 프로토콜을 지원하며 이더넷 모듈을 확장 할 수 있습니다.

제품 세부 사항

하드웨어 사양

전원 공급 장치 전압 : 24V DC (허용 범위 20.4V-28.8V).

전력 소비 : 전형적인 값 약 10W (하중에 따라 다름).

I/O 확장 기능 : Siemens 6ES7416-2XN05-0AB0은 최대 21,000 개의 디지털 I/O 또는 5,000 아날로그 I/O (확장 랙을 통해)를 지원합니다.

타이머/카운터 : 256 타이머, 256 카운터.

모듈 식 설계 : Siemens 6ES7416-2XN05-0AB0은 핫 스와핑을 지원합니다 (작동 중에 부분 모듈을 교체 할 수 있음).

소프트웨어 기능

프로그래밍 환경 : 7 단계 (TIA Portal 호환).

프로그래밍 언어 : LAD, FBD, STL, SCL, 그래프 등을 지원합니다.

진단 기능 : 내장 진단 버퍼, 하드웨어 인터럽트, 결함 경보 및 원격 모니터링을 지원합니다.

커뮤니케이션 프로토콜

통합 된 Profibus-DP 인터페이스 (MPI/DP 조합 포트).

Profibus, 산업 이더넷 (확장 모듈 필수), OPC UA 등을 지원합니다.

응용 분야

산업 자동화 : 자동차 제조, 화학 산업 및 야금과 같은 복잡한 생산 라인 제어.

공정 제어 : 대규모 공정 산업 (석유 및 가스)을위한 SCADA 시스템.

인프라 : 수처리 공장, 전력 분배 시스템.

높은 신뢰성 시나리오 : 중복 시스템 (H 형 중복 CPU로 구성 가능).

데이터 집약적 인 작업 : 대규모 데이터 볼륨 처리, 고급 알고리즘 제어 (예 : PID 멀티 루프 제어).

주요 장점

고성능 : 듀얼 코어 프로세서는 멀티 태스킹 병렬 처리에 적합합니다.

높은 신뢰성 : Siemens 6ES7416-2XN05-0AB0은 중복 구성 및 실패 안전 모드를 지원합니다 (안전 모듈과 일치해야 함).

유연한 확장 : 대규모 시스템 확장은 분산 I/O (예 : ET 200m)를 통해 달성됩니다.

메모

호환성 : Siemens 6ES7416-2XN05-0AB0은 S7-400 시리즈 I/O 모듈 (예 : 디지털 모듈 6ES7421-1BL00-0AA0)과 함께 사용해야합니다.

열 소산 요구 사항 : 고온 환경을 피하기 위해 설치 중에 환기를 보장합니다.
