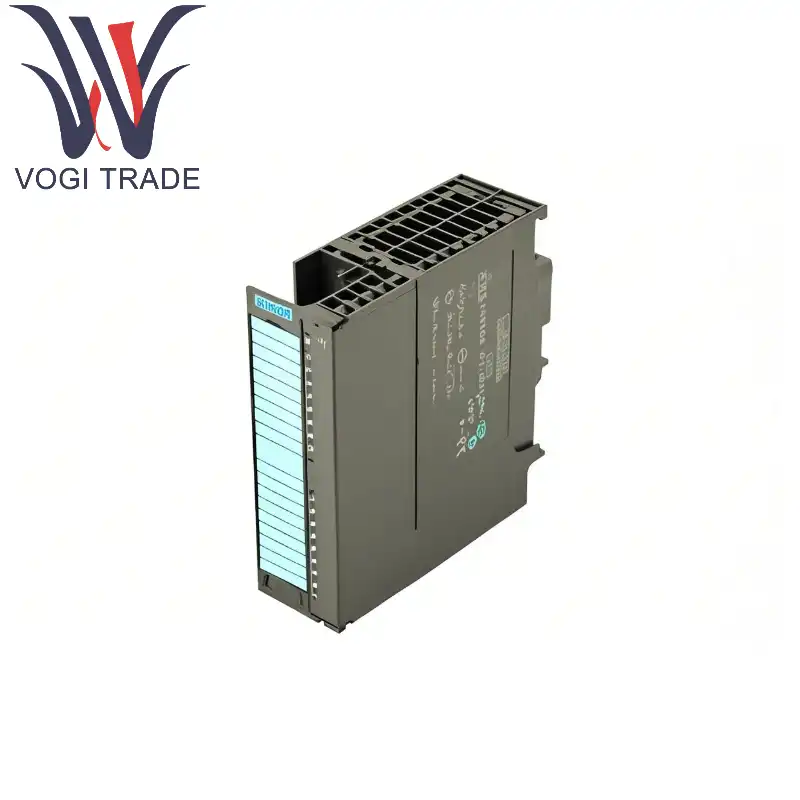

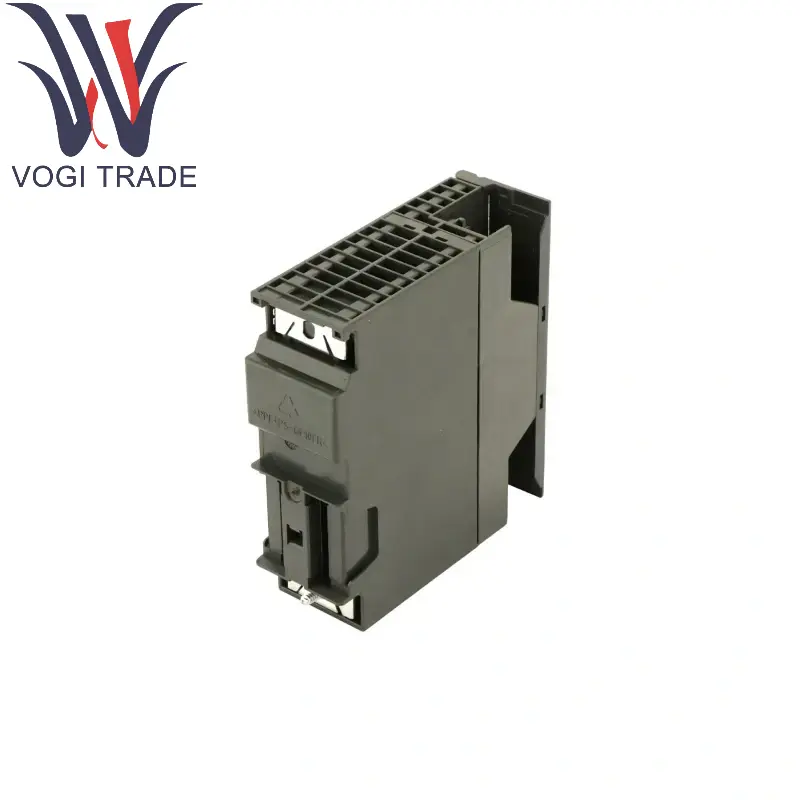

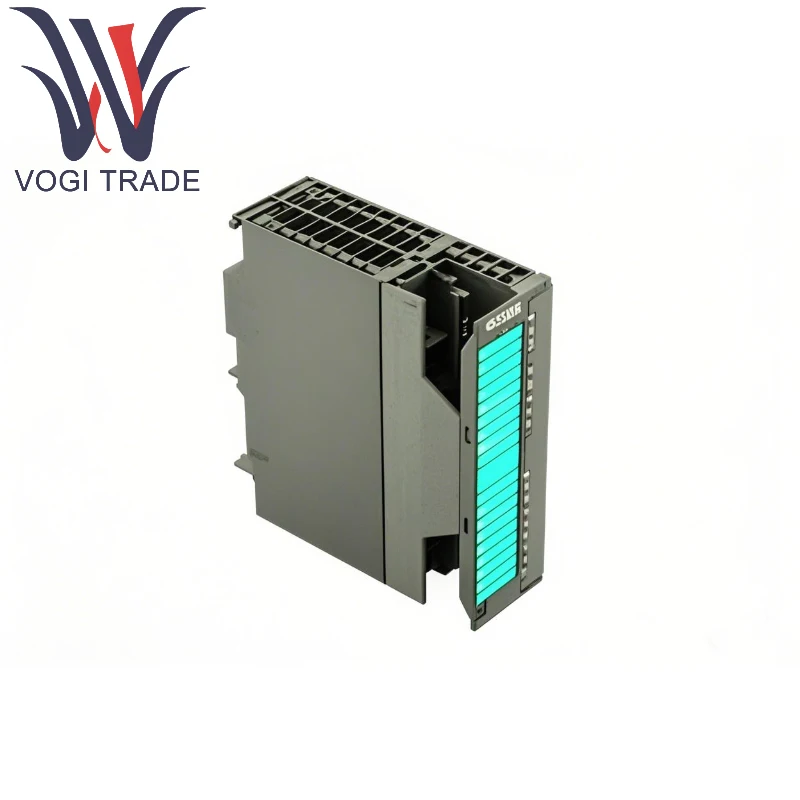

시멘스 6ES7332-5HD01-0AB0

제품 설명

출력 유형 : 트랜지스터 출력 (소스/싱크 옵션)은 DC로드를 지원합니다.

채널 수 : 16 개의 디지털 출력, 각 채널은 독립적으로 분리됩니다.

정격 전압 : 24V DC, Siemens 6ES7332-5HD01-0AB0은 넓은 범위 전압 (20.4V-28.8V)을 지원합니다.

출력 전류 : 채널 당 최대 0.5a, 총 하중 전류는 4A를 초과하지 않습니다 (모든 채널의 총).

스위칭 주파수 : Siemens 6ES7332-5HD01-0AB0은 펄스 제어 시나리오에 적합한 고주파 스위칭 (최대 100Hz)을 지원합니다.

격리 보호 : 채널은 백플레인 버스에서 광학적으로 분리되어 간섭 방지 능력을 향상시킵니다.

주요 제품 세부 사항

전기 특성

부하 유형 : Siemens 6ES7332-5HD01-0AB0은 저항성 및 유도 부하 (예 : 릴레이, 솔레노이드 밸브, 표시등 등)를 지원합니다.

단락 보호 : 내장 된 전자 단락 보호는 과부하 진단을 지원합니다.

기계적 및 환경 매개 변수

작동 온도 : -25 ° C ~ +60 ° C

보호 수준 : IP20

모듈 크기 : 40mm × 125mm × 120mm (너비 × 높이 × 깊이)

체중 : 약 300g

의사 소통 및 진단

진단 기능 : Siemens 6ES7332-5HD01-0AB0은 모듈 수준 진단 (예 : 단락, 와이어 브레이크, 과개 분위기 등)을 지원하고 LED 표시기를 통해 상태를 표시합니다.

호환성 : Siemens 6ES7332-5HD01-0AB0은 S7-300 PLC의 DIN 레일에 연결할 수 있으며 모든 S7-300 CPU와 호환됩니다.

응용 분야

이 모듈은 고속 및 고정밀 디지털 제어가 필요한 산업 자동화 시나리오에 적합합니다. 일반적인 응용 프로그램에는 다음이 포함됩니다.

제조 : Siemens 6ES7332-5HD01-0AB0 솔레노이드 밸브, 실린더, 생산 라인의 모터 등의 시작 및 정지를 제어합니다.

포장 기계 : 라벨링 기계 및 충전 장비의 액추에이터를 구동하십시오.

물류 시스템 : 분류 기계 및 컨베이어 벨트의 속도 제어.

에너지 관리 : 주파수 변환기 또는 소프트 스타터로의 스위치 신호 출력.

테스트 장비 : 센서 트리거 또는 스테퍼 모터 제어를위한 고주파 펄스 출력.

장점과 특징

높은 신뢰성 : 산업 등급 설계, 반 진동 및 항 전자기 간섭.

유연한 구성 : Siemens 6ES7332-5HD01-0AB0 유지 보수를 쉽게하기위한 그룹 배선 (2 × 8 채널)을 지원합니다.

효율적인 진단 : 빠른 결함 위치 및 다운 타임 감소.

소형 설계 : 제어 캐비닛 공간을 저장하고 고밀도 설치에 적합합니다.

메모

부하 매칭 : 출력 회로를 보호하려면 유도 부하를 프리 휠링 다이오드와 병렬로 연결해야합니다.

열 소산 요구 사항 : Siemens 6ES7332-5HD01-0AB0은 고온 환경에서 모듈이 잘 통풍이 가능하도록합니다.

배선 사양 : Siemens 6ES7332-5HD01-0AB0 차폐 케이블을 사용하여 노이즈 간섭을 줄입니다.
