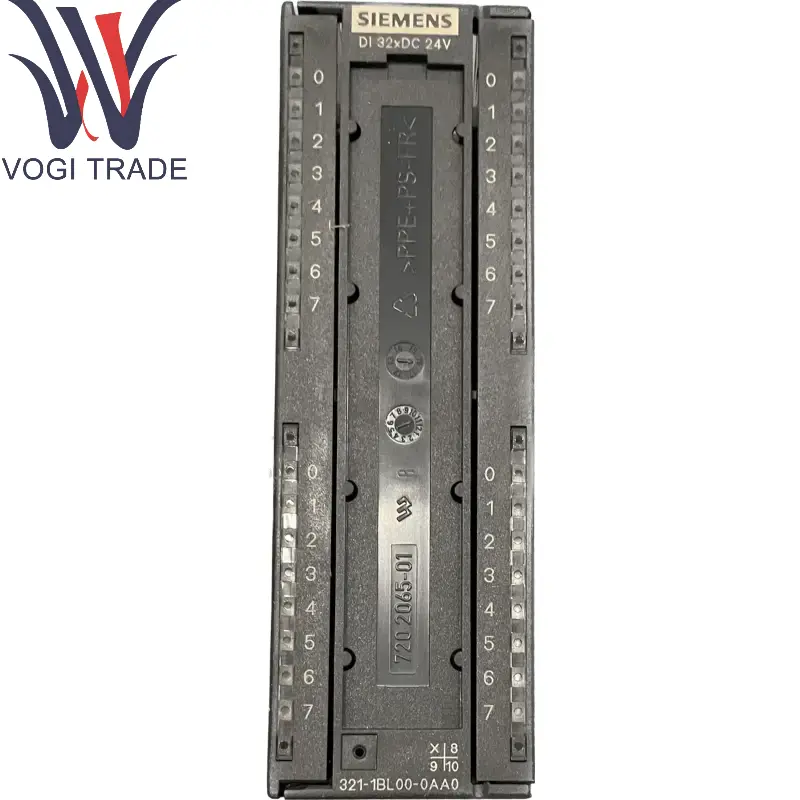

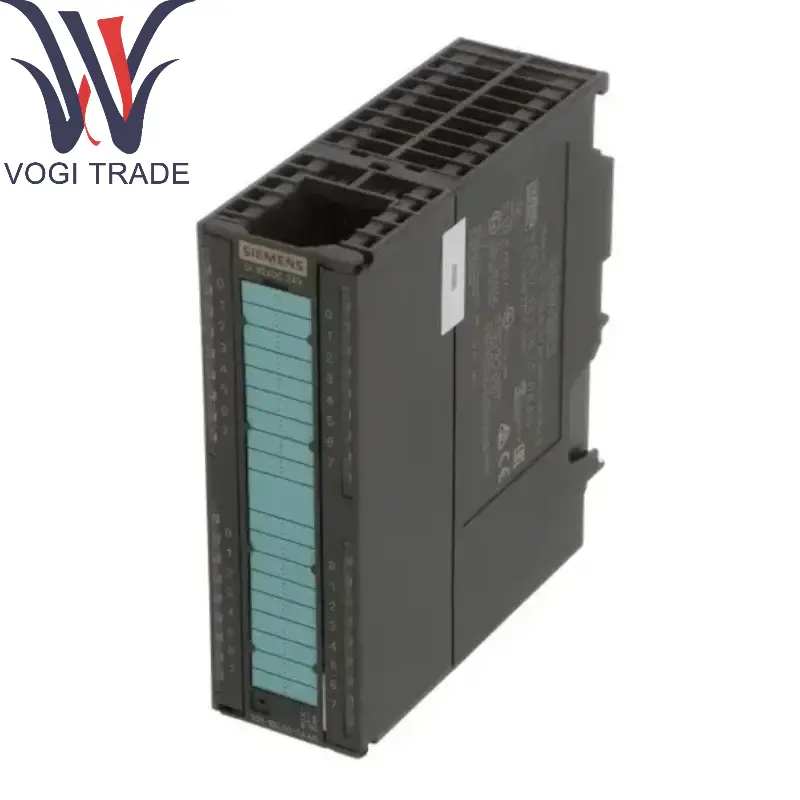

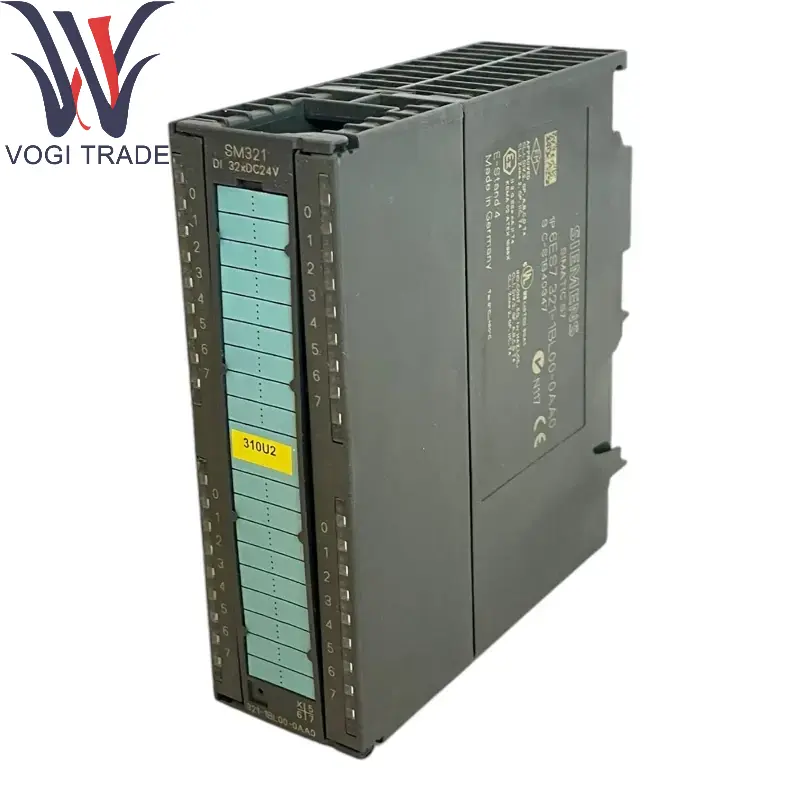

시멘스 6ES7321-1BL00-0AA0

제품 설명

기능 : Siemens 6ES7321-1BL00-0AA0 24V DC 디지털 신호를 연결하고 외부 신호를 PLC로 처리 할 수있는 논리 레벨 (0/1)으로 변환하는 데 사용됩니다.

채널 수 : 고밀도 신호 획득을 지원하는 32 개의 입력 포인트.

전기 분리 : 항의 방지 능력을 향상시키기 위해 채널 (일반적으로 그룹당 8 점) 간의 그룹 분리.

호환성 : Siemens 6ES7321-1BL00-0AA0은 S7-300의 DIN 레일에 연결하여 CPU 및 기타 모듈과 함께 작동 할 수 있습니다.

기술 매개 변수s

입력 전압 : 24V DC (정격 범위 : 20.4V ~ 28.8V)

입력 전류 : 7ma/포인트에 대한 일반적인 값 (24V)

신호 유형 : Siemens 6ES7321-1BL00-0AA0은 싱크 또는 소스 입력을 지원합니다

응답 시간 : 0.1ms ~ 20ms (구성 가능한 필터 시간)

분리 전압 : 500V (채널과 백플레인 버스 사이)

연결 방법 : 프론트 커넥터 (20 핀 또는 40 핀과 같이 별도로 주문해야 함)

전력 소비 : 약 2W (백플레인 버스에서)

작동 온도 : -20 ° C ~ +60 ° C

보호 수준 : IP20 (실내 설치 만)

제품 기능

고밀도 설계 : 32 포인트 입력은 설치 공간을 절약하고 조밀 한 신호 응용 프로그램에 적합합니다.

유연한 배선 : Siemens 6ES7321-1BL00-0AA0은 PNP/NPN 센서에 적합한 소스/싱크 입력을 지원합니다.

진단 기능 : 각 채널의 상태는 LED 표시기 (Green = Normal Signal, Red = Fault)를 통해 모니터링 할 수 있습니다.

모듈 식 확장 : 다른 S7-300 모듈과의 원활한 통합.

응용 분야

산업 자동화 : 생산 라인 제어, 포장 기계, 조립 라인 등

프로세스 제어 : 스위치 상태 모니터링 상태, 제한 신호, 버튼 입력 등

물류 시스템 : 분류 기계, 컨베이어 벨트 센서 신호 획득.

에너지 관리 : 장비 상태 모니터링.

설치 및 구성

하드웨어 : U- 타입 버스 커넥터를 사용하여 인접한 모듈에 연결된 DIN 레일을 통해 설치되었습니다.

소프트웨어 : 7 단계 또는 TIA 포털을 통해 모듈 매개 변수를 구성합니다.
