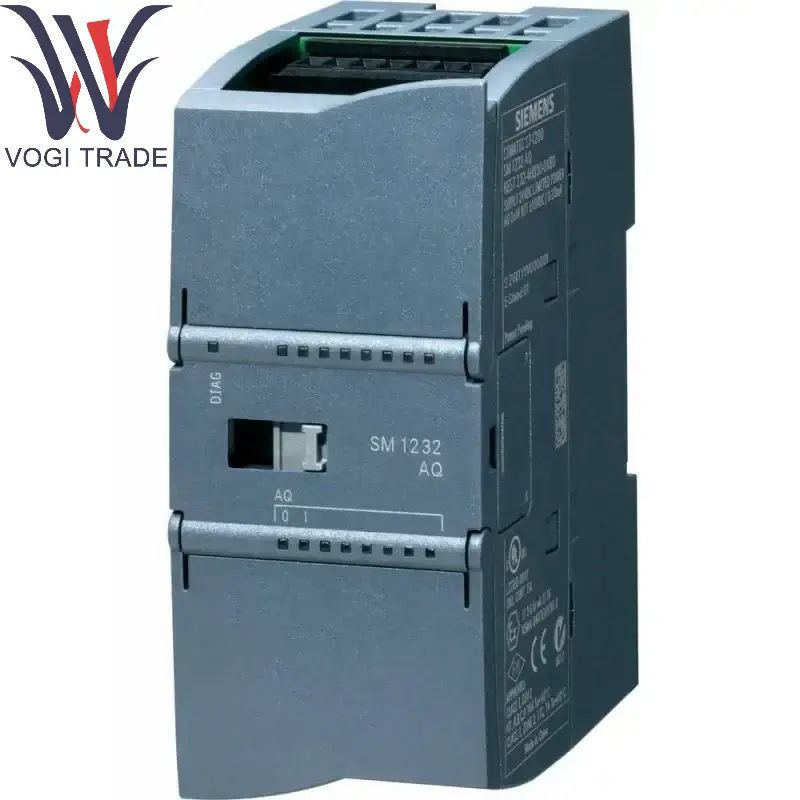

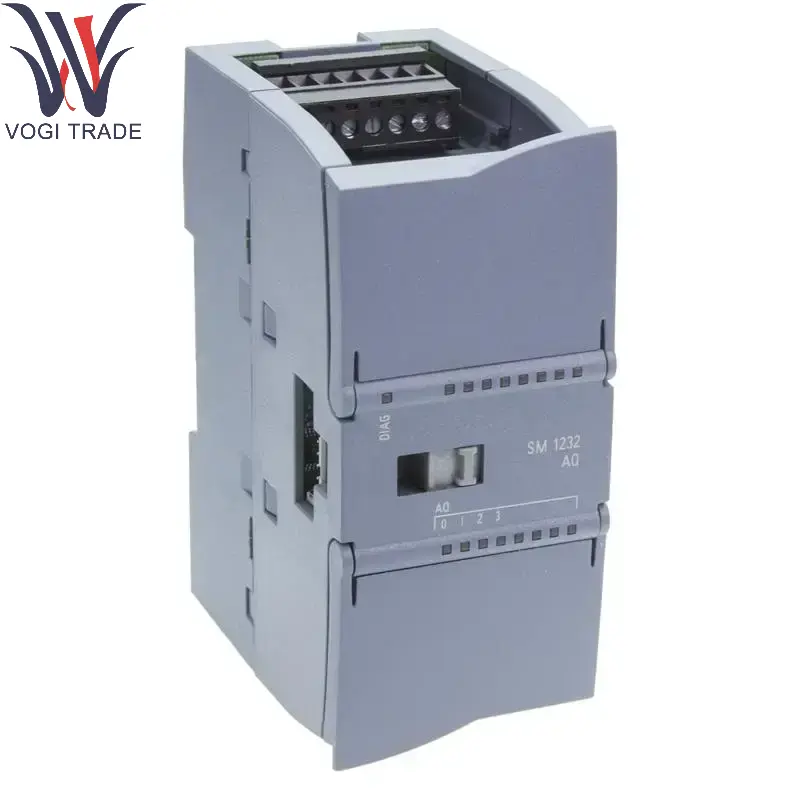

시멘스 6ES7232-4HD32-0XB0

기술 매개 변수

Siemens 6ES7232-4HD32-0XB0 주요 기능

채널 수 : 4 개의 분리 된 아날로그 출력.

신호 유형 :

전압 출력 : ± 10 V, 0 ~ 10 V, 1 ~ 5V (프로그램 가능)

전류 출력 : 0 ~ 20 ma, 4 ~ 20 ma, ± 20 ma (프로그래밍 가능)

해상도 : 16 비트 (부호 비트 포함), 고정밀 출력.

로드 용량 :

현재 출력 : 최대 500 Ω 부하

전압 출력 : 최소 1kΩ 부하

정확도 : ± 0.3% (풀 스케일).

전기 분리 : 채널과 채널과 백플레인 버스 사이의 분리.

모듈 너비 : 35 mm (표준 ET 200SP 모듈 크기).

전원 공급 장치 : 시스템 전원 공급 장치 또는 외부 24V DC로 구동.

통신 및 구성

호환성:

Siemens 6ES7232-4HD32-0XB0은 Profinet 또는 Profibus-DP를 지원합니다 (해당 인터페이스 모듈과 함께 사용해야 함).

Simatic S7-1500 및 S7-1200과 같은 PLC와의 원활한 통합.

구성 도구 : TIA 포털 (단계 7) 소프트웨어를 통해 매개 변수를 구성합니다.

다른 기능

진단 기능 : 단락, 와이어 브레이크 및 과잉 제한과 같은 결함 진단을 지원합니다.

핫 스왑 : 작동 중 모듈 교체를 지원합니다 (시스템 지원 필요).

제품 세부 사항

터미널 설계 : ET 200SP의 고유 한 색상 코드 터미널 모듈 (BaseUnit)을 사용하여 배선을 단순화합니다.

LED 표시기 : 각 채널의 상태 (녹색/빨간색)를 표시합니다.

환경 조건 :

작업 온도 : -20 ° C ~ +60 ° C

보호 수준 : IP20 (제어 캐비닛에 설치해야 함).

응용 분야

Siemens 6ES7232-4HD32-0XB0은 다음과 같은 고정밀 아날로그 제어가 필요한 산업 자동화 시나리오에서 널리 사용됩니다.

프로세스 제어 : 조절 밸브, 인버터 속도 제어.

제조 : 드라이브 서보 시스템, 온도 제어.

에너지 관리 : 전력 출력 규정.

테스트 장비 : 아날로그 센서 신호 출력.
